Детали установки передних громкоговорителей: 1 - Громкоговоритель; 2 - Контактный разъем

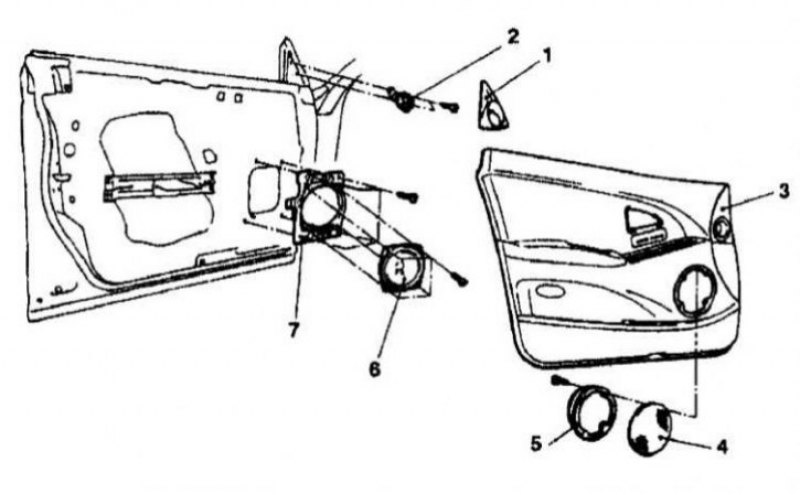

Детали установки дверных ВЧ динамиков: 1 - Декоративная накладка; 2 - ВЧ динамик; 3 - Панель внутренней обивки двери; 4 - Декоративная решетка; 5 - Крышка; 6 - Громкоговоритель; 7 - Монтажный кронштейн громкоговорителя
Детали типичной установки задних громкоговорителей: 1 - Декоративная решетка; 2 - Громкоговоритель; 3 - Задняя полка
Передние громкоговорители
Снятие
1. Передние громкоговорители вмонтированы сверху в панель приборов автомобиля. Детали установки передних громкоговорителей показаны на сопроводительной иллюстрации.
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. Снимите декоративную решетку переднего громкоговорителя.
4. Отпустите фиксаторы, отсоедините электропроводку и извлеките громкоговоритель из панели приборов. Действуйте крайне осторожно, - постарайтесь не повредить мембрану динамика.
Установка
Установка производится в обратном порядке.
Дверные громкоговорители
Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Снимите панель внутренней обивки двери (см. Главу Кузов).

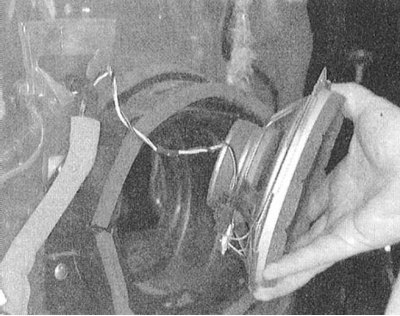

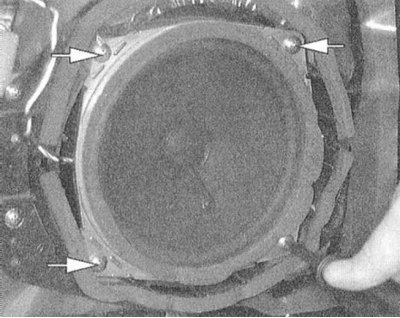

3. Выверните крепежные винты, высвободите громкоговоритель из своего посадочного гнезда в дверной раме и отсоедините от него электропроводку. Действуйте крайне осторожно, - постарайтесь не повредить мембрану динамика.
 |
 |
Установка
Установка производится в обратном порядке.
Дверные высокочастотные динамики
Снятие
1. Детали установки ВЧ дверного динамика показаны на иллюстрации.
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. Выверните крепежные винты
4. Высвободите динамик из посадочного гнезда и отсоедините от него электропроводку.
Установка
Установка производится в обратном порядке
Задние громкоговорители
Снятие
1. Задние громкоговорители обычно монтируются на задней полке салона, детали их установки показаны на иллюстрации.
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. Снимите декоративную решетку громкоговорителя.
4. Выверните крепежные винты.
5. Высвободите громкоговоритель из посадочного отверстия в задней полке.
6. Отсоедините электропроводку и снимите громкоговоритель.
Установка
Установка производится в обратном порядке.
