Указатели поворотов (Mirage 1993-1996 г.) (Mitsubishi Galant 6 и 7)

0

Указатели поворотов, модели Mirage 1993-1996 г.

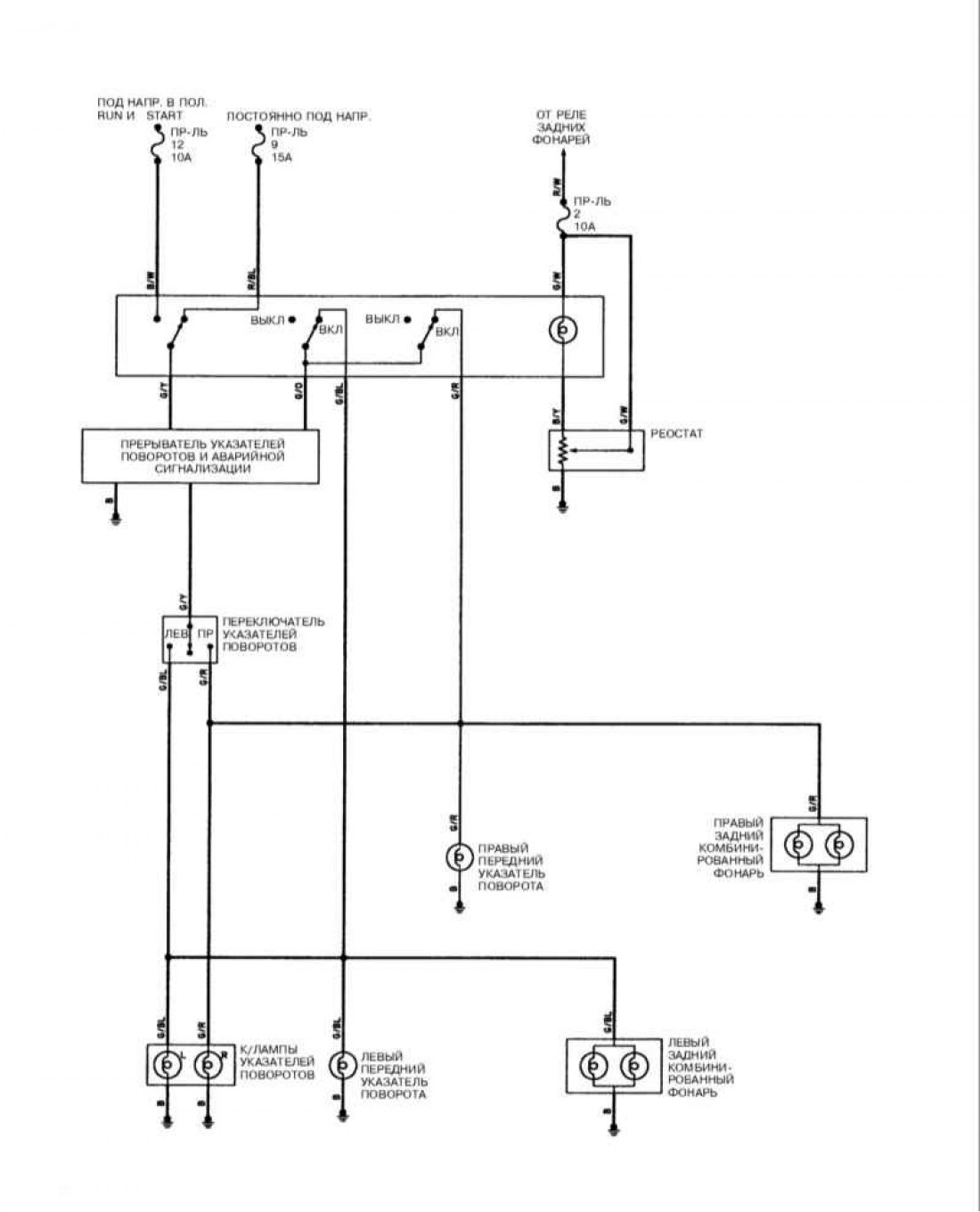

Указатели поворотов (Mirage 1993-1996 г.)

Открыть большую картинку в новой вкладке »

Обозначения элементов на схемах и цветов электропроводки смотрите здесь →

Статья проверена экспертом: Анатолий Стопариков
