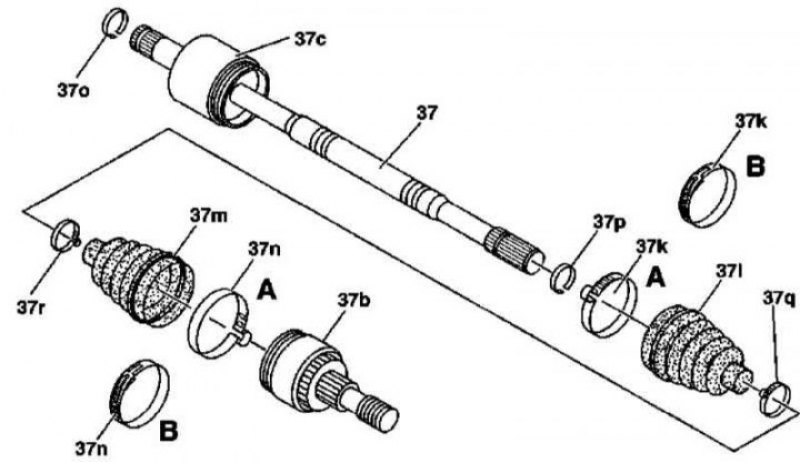

Детали установки пыльников шарнирных сборок приводного вала (любого): 37 - Приводной вал; 37b - Наружный шарнир; 37с - Внутренний шарнир; 37k - Крепежный хомут; 37l - Защитный чехол внутреннего шарнира; 37m - Защитный чехол наружного шарнира; 37n - Крепежный хомут; 37о - Стопорное кольцо; 37р - Стопорное кольцо; 37q - Крепежный хомут; 37r - Крепежный хомут; А - Хомут с язычком; В - Хомут с канавкой
1. Детали установки пыльников шарнирных сборок приводного вала (переднего и заднего) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите соответствующий приводной вал (см. Раздел Снятие и установка педали взведения стояночного тормоза).
3. Отпустите крепежные хомуты и снимите защитный чехол с соответствующего шарнира.
Примечание. При необходимости замены внутреннего пыльника необходимо предварительно снять наружный шарнир.
4. При помощи подходящей выколотки/съемника демонтируйте с вала наружный ШРУС, затем снимите наружный/наружный и внутренний пыльники.
5. Установка производится в обратном порядке, - во избежание повреждения пыльников при посадке на вал обмотайте шлицевую цапфу последнего изолентой. В обязательном порядке замените стопорные кольца (37о и 37q).
