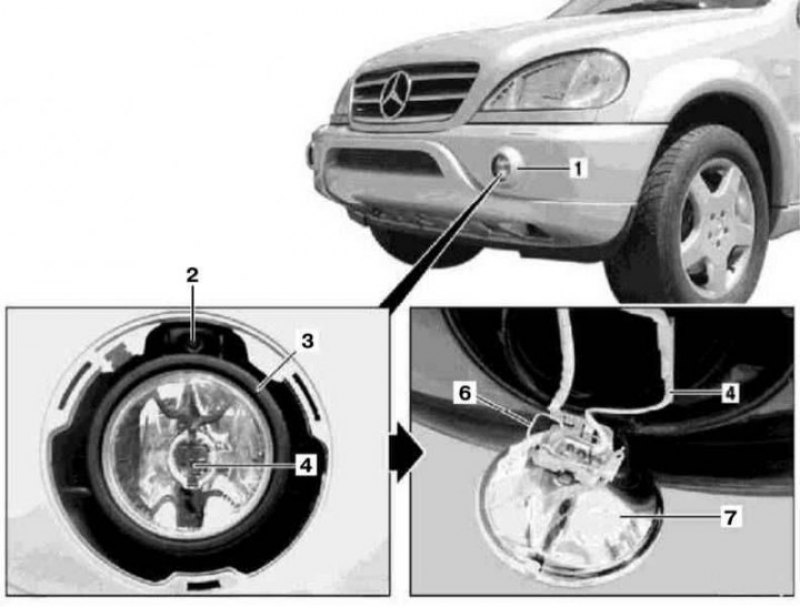

Детали установки противотуманной фары и ее лампы (версия 1): 1 - Крышка; 2 - Болт; 3 - Кожух фары; 4 - Лампа; 5 - Контактный разъем электропроводки; 6 - Блокирующий механизм; 7 - Рефлектор

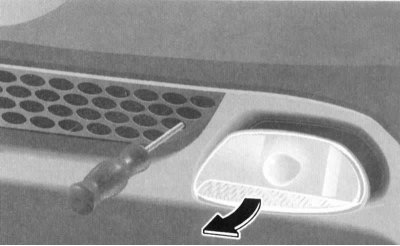

Снятие противотуманной фары (версия 2)

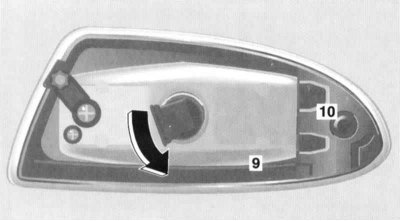

Замена лампы противотуманной фары (версия 2)
9 - Лампа; 10 - Стопорные язычки
Соответствующий иллюстративный материал представлен на иллюстрациях, к которой относятся все встречающиеся в тексте ссылки.
Снятие и установка
1. Детали установки противотуманных фар показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите с бампера крышку (1), - постарайтесь не повредить стопорные язычки.
3. Выверните болт (2).
4. Высвободите сборку противотуманной фары из своего посадочного гнезда в переднем бампере.
5. Установка производится в обратном порядке.
Замена лампы
1. Снимите с бампера крышку (1), - постарайтесь не повредить стопорные язычки
2. Повернув против часовой стрелки, снимите кожух противотуманной фары (3).
3. Поддев подходящим клином, высвободите из кожуха рефлектор (7).
4. Рассоедините контактный разъем (5) электропроводки и извлеките лампу (4) с задней стороны рефлектора (7), - постарайтесь не прикасаться к колбе лампы голыми пальцами (правильнее всего будет выполнять работу в чистых хлопчатобумажных перчатках).
5. Установка производится в обратном порядке, - проследите за надежностью защелкивания всех фиксаторов.
