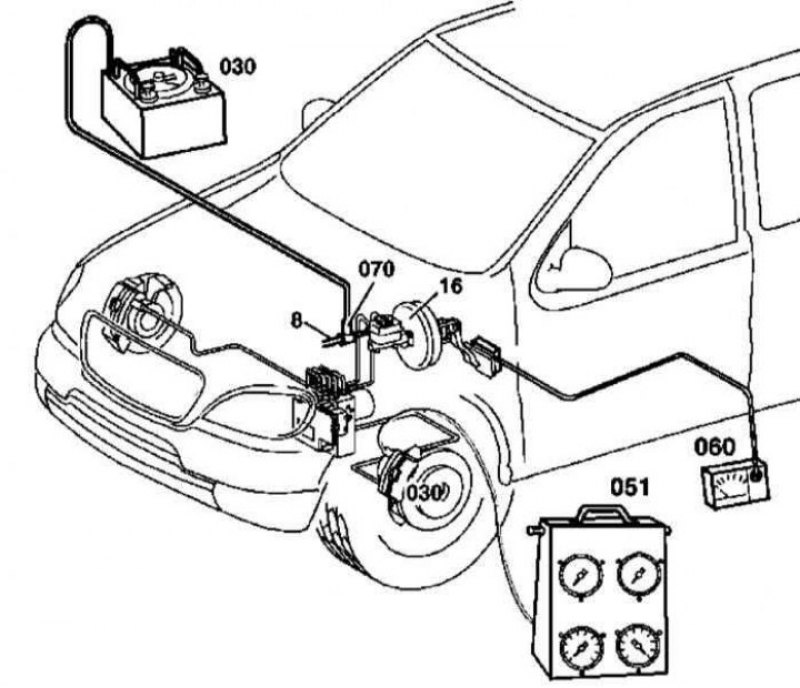

Проверка исправности функционирования вакуумного усилителя тормозов: 8 - Вакуумная линия; 070 - Соединительный разъем
1. Иллюстративный материал по проверке исправности функционирования вакуумного усилителя тормозов представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Подсоедините вакуумметр (030) к тормозному усилителю (16) и несколькими нажатиями на педаль ножного тормоза сбросьте разрежение в вакуумном тракте.
3. Подключите тестер (051) к суппорту тормозного механизма.
4. Подсоедините измеритель (060) к педали ножного тормоза.
5. Запустите двигатель и резким отпусканием выжатой педали газа создайте в вакуумном тракте требуемое разрежение (0.75÷0.80 бар).
6. Если разрежение сразу падает, либо глубина его недостаточна, следует проверить состояние уплотнительного кольца, устанавливаемого между сервоприводом вакуумного усилителя и ГТЦ, не исключена также вероятность выхода из строя контрольного клапана в вакуумной линии. Проверьте невозвратный клапан (см. Раздел Проверка невозвратного клапана). Замените вышедшие из строя компоненты.
7. Выжимая педаль с требуемыми усилиями, считайте показание тестера. Сравните результаты измерений с требованиями Спецификаций.
8. Отсоедините от педали измеритель (060), отсоедините тестер (051) и вакуумметр (030).
(Оригинал найдёте на этом ресурсе: autoinstruction)
9. Прокачайте тормозную систему (см. Раздел Прокачка тормозной системы).
