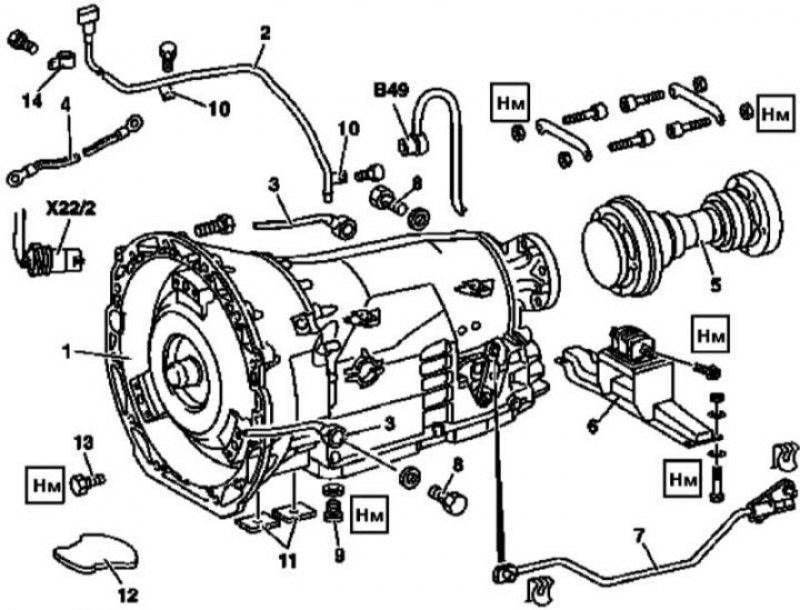

Детали установки АТ: 1 - Картер АТ; 2 - Заливная трубка; 3 - Маслопроводы; 4 - Шина заземления на массу; 5 - Карданный вал; 6 - Задняя опора подвески силового агрегата; 7 - Тяга переключения; 8 - Полый болт штуцерного соединения; 9 - Сливная пробка поддона картера АТ; 10 - Кронштейн; 11, 12 - Крышки; 13 - Болты (наружный TORX); 14 - Крепежный хомут; В49 - Датчик выходных оборотов АТ; Х22/2 - Разъем электропроводки АТ
1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
2. Отсоедините отрицательный провод от батареи.
3. Поддомкратьте автомобиль и установите его на подпорки.
4. Отсоедините от картеров двигателя и трансмиссии заливную трубку (2).
5. Выверните пробку (9) и слейте трансмиссионную жидкость, - сразу же оцените состояние ATF, в случае необходимости произведите ее замену (см. Главу Текущий уход и обслуживание).
6. Отпустите бандажи, отделите жгут электропроводки от заливной трубки и рассоедините контактный разъем (Х22/2), - приготовьте сменные бандажи.
7. Выверните датчик выходных оборотов трансмиссии (В49), - в случае необходимости приготовьте сменное уплотнительное кольцо.
8. Отверните левый и правый маслопроводы, идущие к маслоохладителю.
9. Отпустите крепежный хомут и снимите тягу переключения (7).
10. Снимите крышку (12) и отсоедините гидротрансформатор от приводного диска.
11. Подоприте трансмиссию специальным домкратом.
12. Снимите поперечную балку в сборе с задней опорой подвески силового агрегата (6).
13. Отболтите карданный вал (5) от выходного фланца трансмиссии и раздаточной коробки и извлеките из-под автомобиля, - в случае необходимости предварительно отболтите и наклоните трансмиссию (см. ниже), - и подвяжите его к элементам днища.
14. Снимите стабилизатор поперечной устойчивости (см. Главу Подвеска и рулевое управление).
15. Отпустите бандаж крепления к раме жгута электропроводки, проложенного слева от трансмиссии.
16. Отболтите шину заземления (4).
17. Выверните болты крепления АТ к двигателю и опустите ее под углом, - если еще не проделали это, снимите карданный вал.
18. В случае необходимости при помощи специальных съемников извлеките из трансмиссии гидротрансформатор.
19. Установка производится в обратном порядке, - перед установкой приводной фланец гидротрансформатора следует слегка смазать. Проследите за правильностью установки карданного вала.
20. В заключение деактивируйте сервисный режим системы TELE AID и произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
