Главный салонный светильник

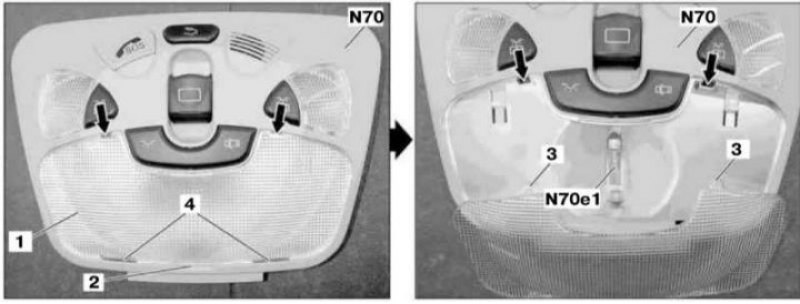

Замена лампы главного салонного светильника: 1 - Плафон; 2 - Выборки; 3 - Посадочные язычки; 4 - Направляющие пазы; N70 - Панель потолочной консоли; N70е1 - Лампа главного салонного светильника
1. Поддев отверткой через выборки (2) и высвободив посадочные язычки (3) из направляющих пазов (4), снимите плафон (1) главного салонного светильника.
2. Через чистую сухую салфетку ухватитесь за лампу (N70е1) и высвободите ее из контактных зажимов.
3. Установка производится в обратном порядке, - проследите за правильностью попадания посадочных язычков (3) плафона (1) в направляющие пазы (4) консольной панели (N70).
Передние направленные светильники (лампы для чтения)

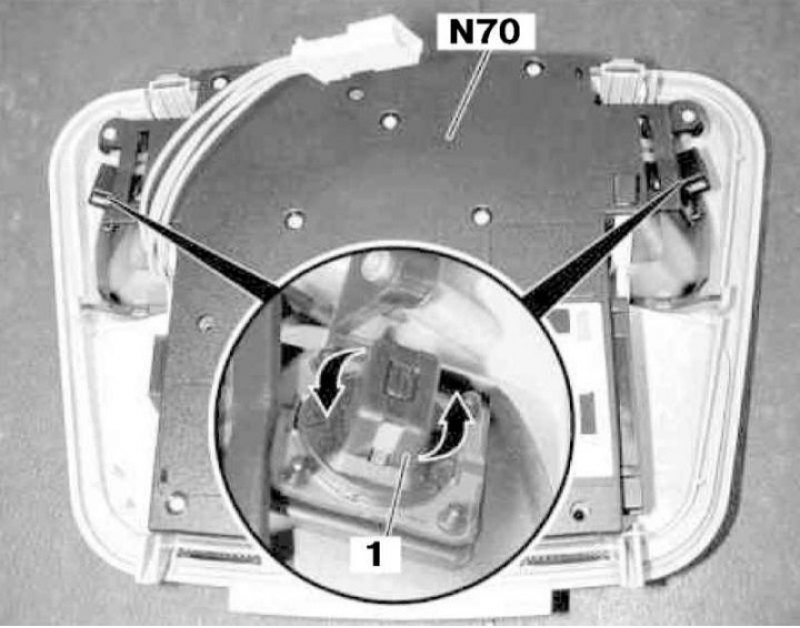

Замена ламп передних направленных светильников: 1 - Патрон; N70 - Панель потолочной консоли
1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
2. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

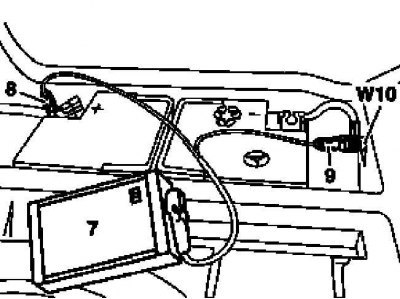

7 - Вспомогательный аккумулятор; 8 - Клемма положительного провода модуля; 9 - Клемма отрицательного провода модуля; W10 - Заземление батареи
3. Снимите панель потолочной консоли (N70) (см. Раздел Снятие и установка панели потолочной консоли).
4. Повернув в указанном стрелками направлении, снимите патрон (1) соответствующего светильника.
5. Через чистую сухую салфетку ухватитесь за лампу и высвободите ее из контактных зажимов.
6. Установка производится в обратном порядке, - при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
7. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя) и выполните процедуры базового программирования.
Задние салонные светильники (модели Универсал)

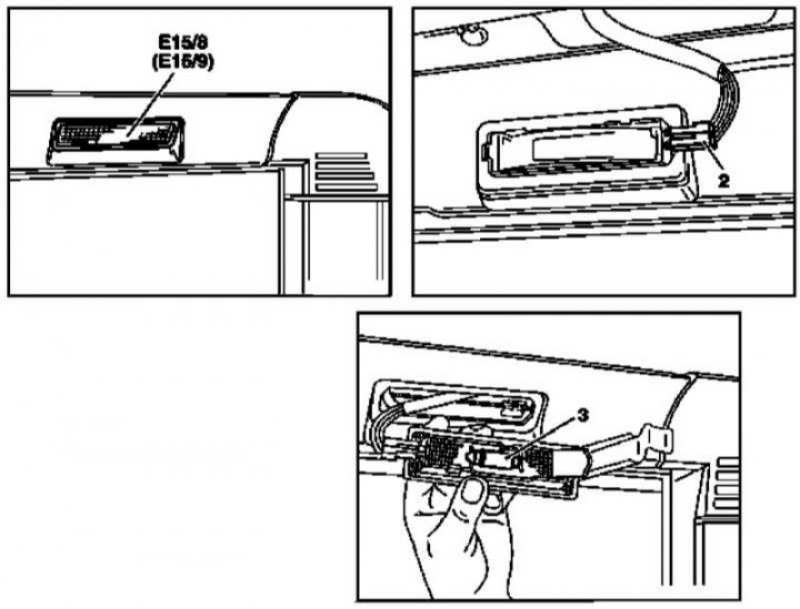

Замена ламы заднего салонного светильника: 2 - Разъем; 3 - Лампа; Е15/8 - Левый задний салонный светильник; Е15/9 - Правый задний салонный светильник
1. Отпустив фиксаторы, высвободите сборку заднего светильника (Е15/8 или Е15/9) из панели потолочной обивки.
2. Рассоедините разъем (2) электропроводки.
3. Через чистую сухую салфетку ухватитесь за лампу и высвободите ее из контактных зажимов.
4. Установка производится в обратном порядке.
Задние направленные светильники (модели Универсал)

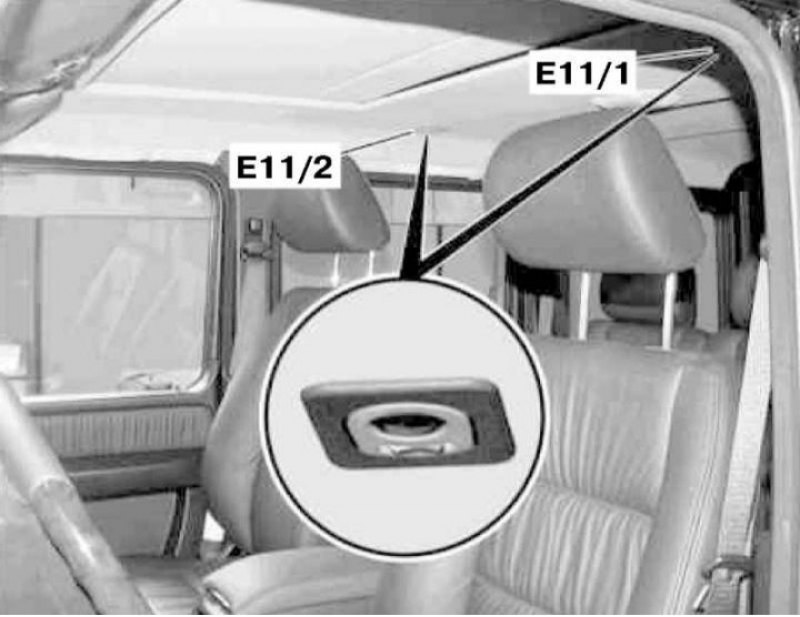

Замена ламп задних направленных светильников (Е11/1 и Е11/2)
1. Поддевая длинным клином, аккуратно высвободите светильник (Е11/1 или Е11/2) из панели потолочной обивки, стараясь не повредить последнюю.
2. Через чистую сухую салфетку ухватитесь за лампу и высвободите ее из контактных зажимов.
3. Установка производится в обратном порядке.
Фонарь подсветки вещевого ящика

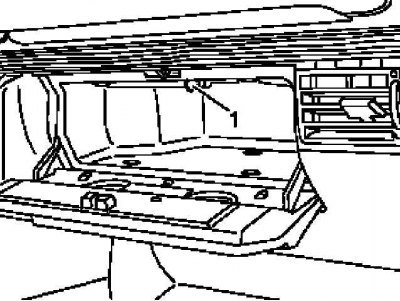

Замена лампы (1) подсветки вещевого ящика
1. Откройте крышку вещевого ящика и аккуратно высвободите фонарь из фиксаторов.
2. Через чистую сухую салфетку ухватитесь за лампу и высвободите ее из контактных зажимов.
3. Установка производится в обратном порядке.
