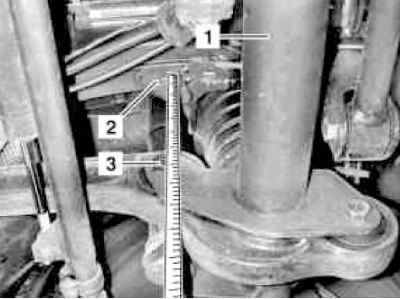

Снятие первого контрольного замера при определении величины выбега: 1 - Передний мост; 2 - Нижний край рамы; 3 - Болт продольного рычага

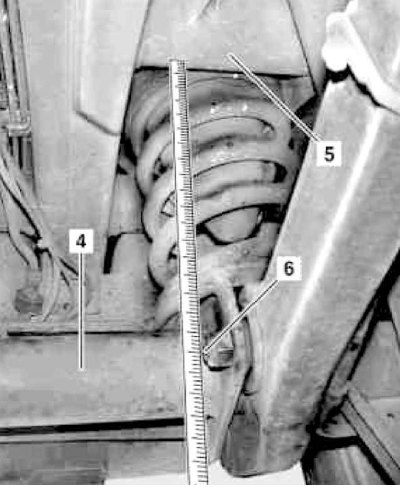

Снятие второго контрольного замера при определении величины выбега: 4 - Задний мост; 5 - Балка рамы; 6 - Болт продольного рычага
1. Измерьте расстояние между центром болта (3) продольного рычага на переднем мосту (1) и нижним краем рамы (2).
2. Измерьте расстояние между центром болта (6) продольного рычага на заднем мосту (4) и нижним краем балки (5).
3. Пользуясь соответствующей номограммой (см. Спецификации), определите требуемую величину выбега, определяемую величиной хода пружин подвески.
