Передние сиденья
Модели Кабриолет/короткая база
Детали установки спинки переднего сиденья (модели Кабриолет/короткая база): 1 - Заглушка; 2 - Винт; 3 - Отделочная панель; 4 - Винты соединительного блока; 5 - Электропроводка; 6 - Обвязка; 7 - Болты крепления спинки; 8 - Спинка; 9 - Пневматическая линия; 10 - Управляющий клапан; a, b, c - Разъемы электропроводки модуля управления; N32/1 - Модуль управления регулировки водительского сиденья/рулевой колонки с памятью установок; N32/2 - Модуль управления регулировки пассажирского сиденья с памятью установок; Х55/3 - Разъем электропроводки обогрева водительского сиденья; Х55/4 - Разъем электропроводки обогрева пассажирского сиденья; Стрелка - Уплотнительная заглушка
1. Снимите сборку переднего сиденья (см. Раздел Снятие и установка сборок передних сидений).
2. Снимите заглушку (1) и выверните из отделочной панели (3) винт (2).
3. Извлеките уплотнительную заглушку (стрелка) и выверните расположенный под ней крепежный винт.
4. Отжав назад, высвободите из фиксаторов и снимите боковую отделочную панель (3).
5. Рассоедините разъем (а) электропроводки модуля управления (N32/1 или N 32/2).
6. Пометив установочные положения, рассоедините разъемы (b и c) на колодке (Х55/3 или Х55/4).
7. Выверните винты (4) соединительного блока.
8. На моделях соответствующей комплектации (код SM7 и SM/8) снимите контрольный клапан (10) и отсоедините пневматическую линию (9) многоконтурной регулировки.
9. Отведите в сторону электропроводку (5) и (при соответствующей комплектации) пневматическую линию, - обвязочные бандажи (6) подлежат замене в обязательном порядке.
10. Выверните крепежные болты с левой и с правой стороны и снимите спинку (8) сиденья.
11. Установка производится в обратном порядке, - проследите за правильностью подсоединения электропроводки.
Модели Универсал
Детали установки спинки переднего сиденья (модели Универсал): 1 - Правая отделочная панель; 2 - Крепежный болт; 3 - Левая отделочная панель; 4 - Винты соединительного блока; 5 - Электропроводка; 6 - Обвязка; 7 - Болты крепления спинки; 8 - Спинка; 9 - Пневматическая линия; 10 - Управляющий клапан; a, b, c - Разъемы электропроводки модуля управления; N32/1 - Модуль управления регулировки водительского сиденья/рулевой колонки с памятью установок; N32/2 - Модуль управления регулировки пассажирского сиденья с памятью установок; Х55/3 - Разъем электропроводки обогрева водительского сиденья; Х55/4 - Разъем электропроводки обогрева пассажирского сиденья; Стрелка - Разъем электропроводки
1. Снимите сборку переднего сиденья (см. Раздел Снятие и установка сборок передних сидений).
2. Снимите уплотнительную заглушку, выверните крепежный винт (2) и снимите правую отделочную панель (1).
3. Левая отделочная панель (3) снимается также как и на моделях Кабриолет (см. параграфы со 2 по 4).
4. Рассоедините разъем (5) электропроводки модуля управления (N32/1 или N 32/2).
5. На моделях с обогревом сидений (код Н10) рассоедините разъемы (Х55/3 или Х55/4) соответствующей электропроводки. Также отпустите указанный стрелкой разъем и высвободите из его кожуха оба провода обогрева спинки (8), предварительно их промаркировав.
6. На моделях соответствующей комплектации (код SM7 и SM/8) снимите контрольный клапан (10) и отсоедините пневматическую линию (9) многоконтурной регулировки.
7. Далее действуйте в манере, аналогичной описанной выше для моделей Кабриолет (см. выше параграфы с 9 по 11).
Задние сиденья

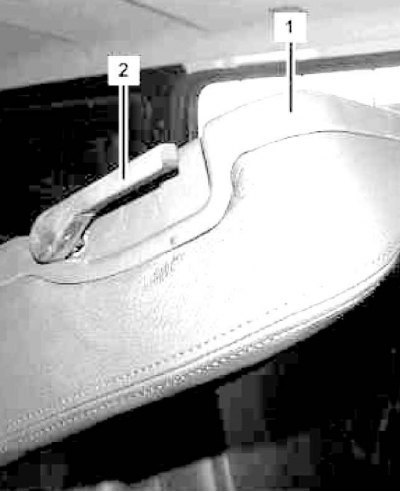

Детали установки спинки заднего сиденья (1 из 2): 1 - Отделочная панель; 2 - Рычаг отпускания фиксатора спинки
Детали установки спинки заднего сиденья (2 из 2): 3 - Разъемы электропроводки обогрева (R13/6x1, - слева, или R13/8x1, - справа); 4 - Механизм блокировки спинки; 5 - Стопорная шайба болтов блокиратора; 6 - Болты блокиратора спинки; 7 - Винты крепления спинки
1. Снимите задние подголовники и сложите спинку сиденья вперед.
2. Поддев, снимите рычаг (2) отпускания фиксатора спинки.
3. Выверните крепежные винты и снимите отделочную панель (1).
4. На моделях соответствующей комплектации (код Н11) рассоедините разъемы (3) электропроводки обогрева спинки (R13/6x1 или R13/8x1), разрежьте обвязные бандажи и высвободите из спинки провода.
5. Снимите стопорную шайбу (5), выверните болты (6) и отсоедините механизм блокировки спинки.
6. Выверните крепежные болты (7) и снимите спинку.
7. Установка производится в обратном порядке.
