Детали установки резервуара омывающей жидкости (кроме моделей 463.323) (1 из 2): 1 - Расширительный бачок системы охлаждения; 3 - Гайка; 4 - Заливная горловина; 9 - Крепежные болты

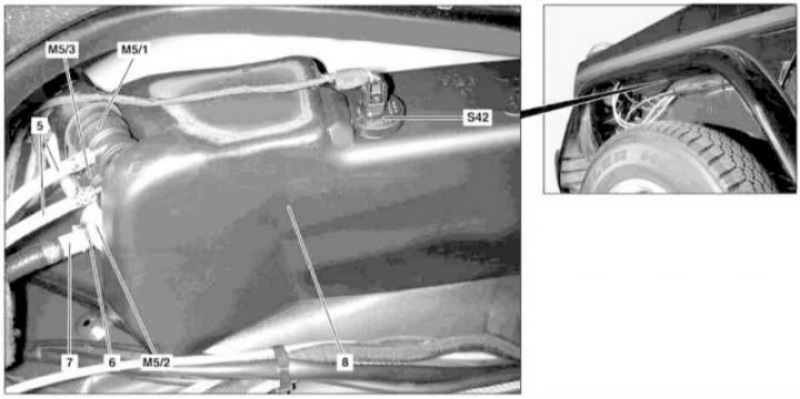

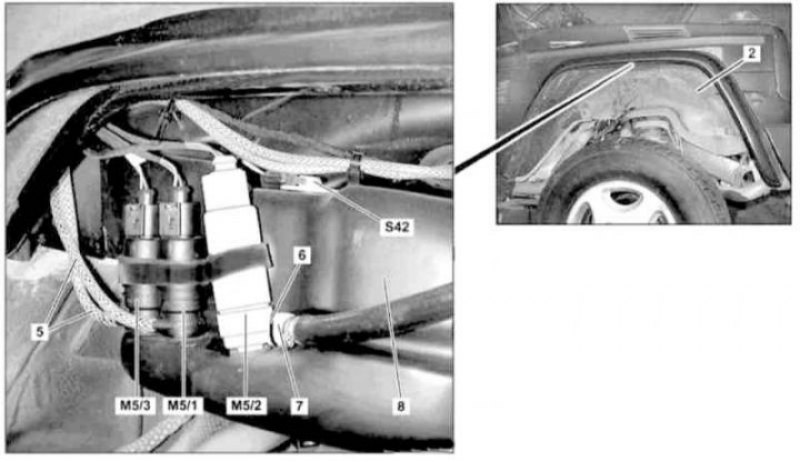

Детали установки резервуара омывающей жидкости (кроме моделей 463.323) (2 из 2): 2 - Локер; 5, 7 - Шланги; 6 - Хомут; 8 - Резервуар омывающей жидкости; М5/1 - Насос омывания ветрового стекла; М5/2 - Насос фароомывателей; М5/3 - Насос омывания заднего стекла; S42 - Датчик-выключатель уровня омывающей жидкости
Детали установки резервуара омывающей жидкости (модели 463.323)
(Источник доступен на веб-сайте: Autoinstruction.ru)
1. Снимите расширительный бачок (кроме моделей 463.323), - на моделях 463.323 резервуар помещается в левой части двигательного отсека.
2. Снимите локер (2) защиты соответствующей колесной арки (см. Раздел Снятие и установка локеров защиты колесных арок).
3. Снимите резонаторную камеру воздушного тракта с водосборником (см. Главу Системы питания и выпуска отработавших газов) и, не отсоединяя дренажные шланги сдвиньте сборку в сторону (кроме моделей 463.323).
4. Отдайте гайку (3) болты (9), рассоедините разъемы электропроводки насосов (М5/1, М5/2 и М5/3) и датчика уровня омывающей жидкости (S42), отпустите обвязку шланга (5) и снимите резервуар (8).
5. Слейте остатки жидкости из резервуара в приготовленную емкость, затем отсоедините приемные шланги насосов, предварительно промаркировав их с целью гарантии правильности подсоединения при сборке.
Примечание. Для отсоединения шланга (7) насоса фароомывателей (М5/2) отпустите хомут (6).
6. Установка производится в обратном порядке, - проследите за правильностью посадки уплотнительного кольца заливной горловины (4).
7. В заключение залейте в резервуар омывающую жидкость и проверьте исправность ее подачи к соплам соответствующих омывателей.
