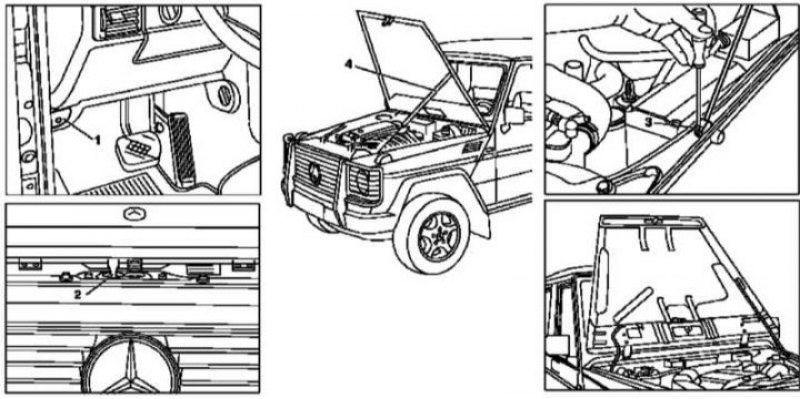

Перевод капота в вертикальное положение: 1 - Рычаг отпускания защелки; 2 - Страховочный крюк; 3 - Держатель; 4 - Газонаполненный упор
1. Потянув за рычаг (1) слева под панелью приборов, отпустите защелку замка капота, - капот приоткроется на длину стопорного крюка (2).
2. Обойдите автомобиль спереди, слегка приподнимите капот и, освободив стопорный крюк (2), полностью поднимите крышку.
Внимание! Предварительно удостоверьтесь, что щетки стеклоочистителей прижаты к ветровому стеклу!
3. Отверткой отжав держатель (3), отделите газонаполненный упор (4) капота от шаровой головки, затем откиньте капот до упора назад, предварительно подложив под него что-нибудь мягкое.
Снятие и установка

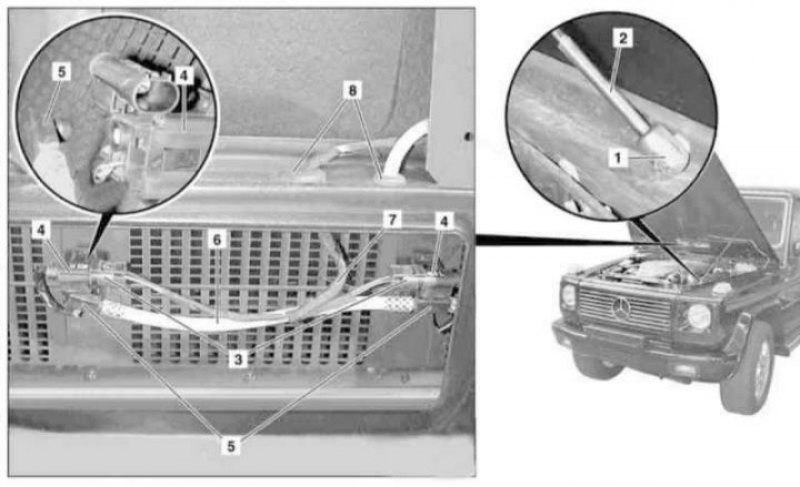

Детали установки капота (1 из 2): 1 - Держатель; 2 - Телескопический демпфер; 3 - Разъемы электропроводки; 4 - Сопла подачи жидкости омывания стекол; 5 - Штуцерные разъемы; 6 - Шланг; 7 - Жгут электропроводки; 8 - Проходные втулки

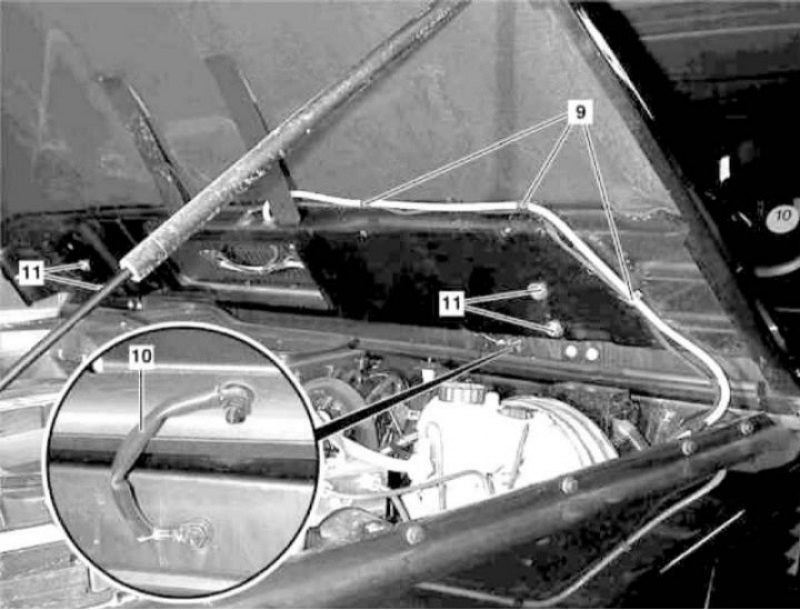

Детали установки капота (2 из 2): 9 - Промежуточные фиксаторы; 10 - Шина заземления; 11 - Крепежные винты

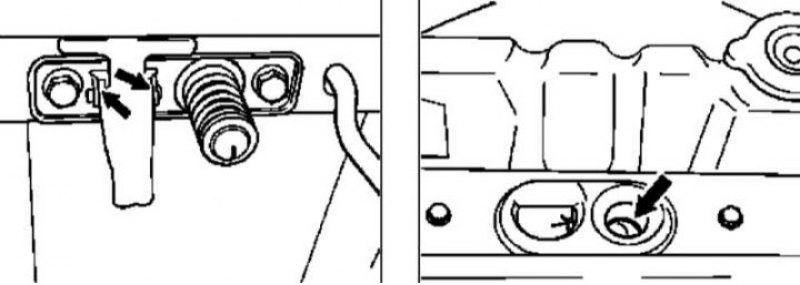

Места смазывания компонентов замка капота
1. Отсоедините электропроводку (3) от сопел (4) подачи жидкости омывания ветрового стекла.
2. Снимите с сопел (4) штуцерные разъемы (5).
3. Снимите шланг (6) и жгут электропроводки (7) и высвободите из капота их проходные втулки (8). Также снимите промежуточные фиксаторы (9). Оцените состояние втулок и фиксаторов, в случае необходимости приготовьте сменные компоненты.
4. Отсоедините шину заземления (10).
5. Попросив помощника придержать капот, выверните крепежные винты (11).
6. Установка производится в обратном порядке. Не забудьте смазать петли и замковую сборку.
7. Удостоверьтесь, что зазор посадки капота в кузовном проеме одинаков по всему периметру, в случае необходимости снимите переднюю решетку (см. Раздел Снятие и установка передней решетки) и подкорректируйте положение защелки так, чтобы ее срабатывание происходило с незначительным сопротивлением.
8. Проверьте исправность функционирования стеклоомывателей.
