Блок цилиндров — сборка (Lexus RX300)

Компоненты, сопряжённые с блоком цилиндров

1 - Разъём датчика детонации; 2 - Датчик детонации; 3 - Разъём Д/В ECT №2; 4 - Приёмный патрубок ОЖ; 5 - Стяжка жгута электропроводки; 6 - Электропроводка двигателя; 7 - Сливная пробка ОЖ; 8 - Прокладка; 9 - Водяной насос; 10 - Кронштейн ролика №2 ремня привода ГРМ; 11 - Уплотнительная прокладка системы охлаждения; 12 - Сливная пробка двигательного масла; 13 - Муфта масляного фильтра; 14 - Масляный фильтр; 15 - Уплотнительное кольцо; 16 - Масляный насос; 17 - Д/В давления двигательного масла; 18 - Разъём датчика 17; 19 - Кронштейн компрессора К/В; 20 - Верхняя секция поддона картера; 21 - Разъём датчика CKP; 22 - Передний сальник коленчатого вала; 23 - Генератор; 24 - Маслозаборник; 25 - Нижняя секция поддона картера

В связи с типичностью процедур, связанных с обслуживанием блока цилиндров, в данном разделе приведены только иллюстрации, поясняющие его конструкцию, и описывающие части, сопряжённые с ним.

Сборка блока цилиндров

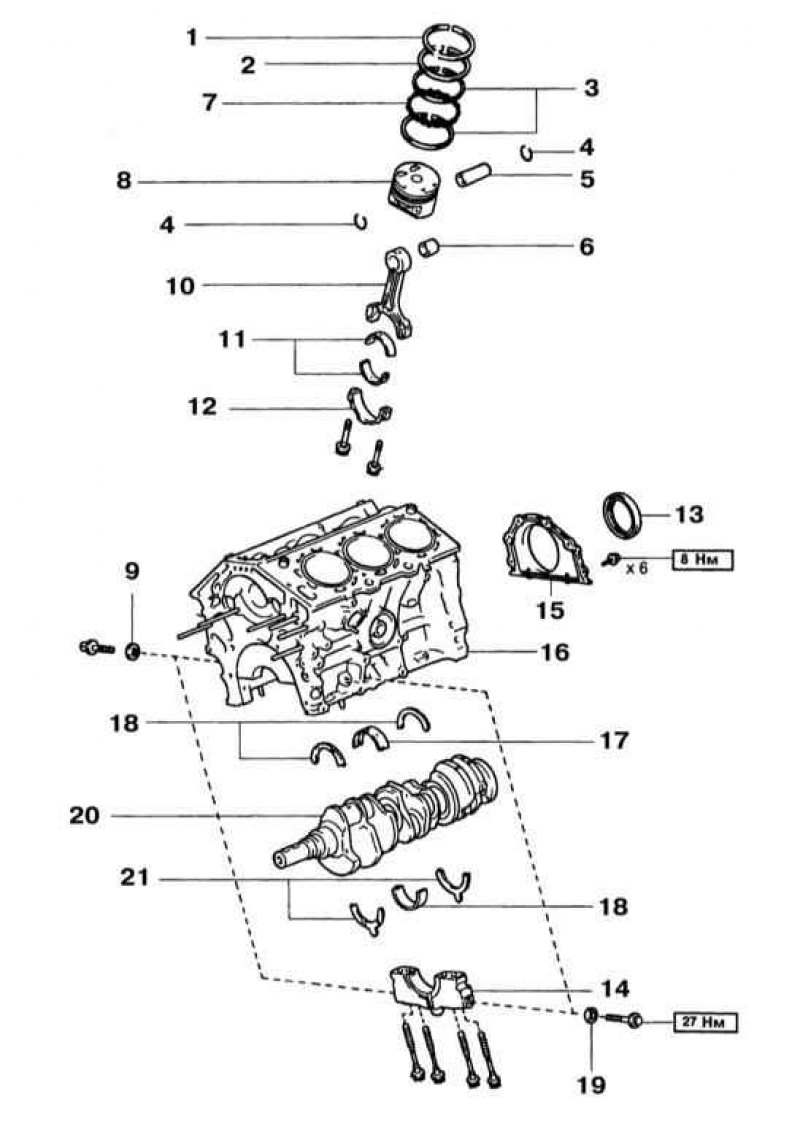

1 - Поршневое кольцо №1; 2 - Поршневое кольцо №2; 3 - Пластины маслосъёмного кольца; 4 - Стопорное кольцо; 5 - Палец; 6 - Втулка шатуна; 7 - Расширитель маслосъёмного кольца; 8 - Поршень; 9 - Шайба; 10 - Шатун; 11 - Вкладыши шатунного подшипника; 12 - Крышка шатунного подшипника; 13 - Задний сальник коленчатого вала; 14 - Крышка коренного подшипника; 15 - Крышка сальника 13; 16 - Блок цилиндров; 17 - Верхний вкладыш коренного подшипника; 18 - Верхние упорные шайбы; 19 - Нижний вкладыш коренного подшипника; 20 - Коленчатый вал; 21 - Нижние упорные шайбы

Данные, относящиеся к ремонту и проверкам блока цилиндров, приведены в Спецификациях Главы Двигатель.

1. При установке крышек коренных подшипников коленчатого вала сначала затягивайте болты с 12-гранными головками, а затем с 6-гранными головками.

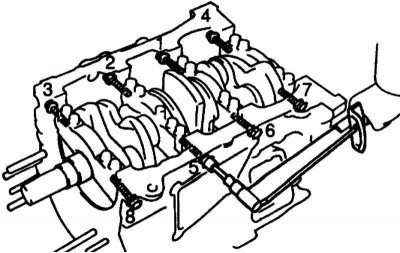

Последовательность затягивания болтов крепления крышек коренных подшипников с 12-гранными головка.

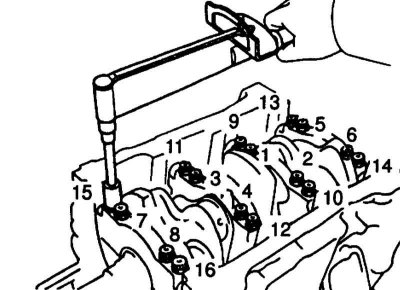

Последовательность затягивания болтов крепления крышек коренных подшипников с 6-гранными головками.

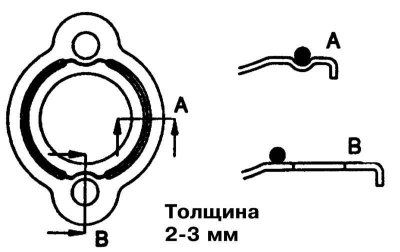

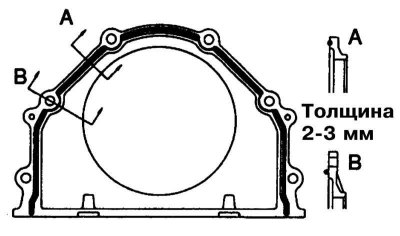

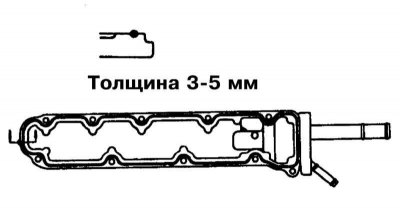

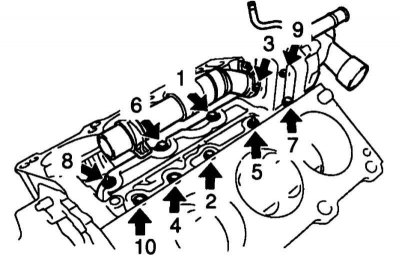

2. При установке держателя заднего сальника коленчатого вала, уплотнительной прокладки системы охлаждения и приёмного патрубка ОЖ нанесите герметик (№08826-00080 по каталогу Toyota/Lexus).
