Демонтаж
1. Снимите клапанную крышку левой головки цилиндров.
Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Прокладка клапанных крышек.
2. Выверните 8 свечей зажигания.

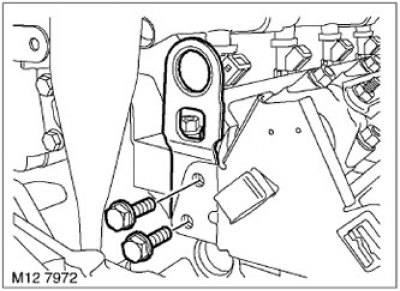

3. Отверните 2 болта крепления заднего такелажного рыма на правой головке цилиндров и снимите рым.

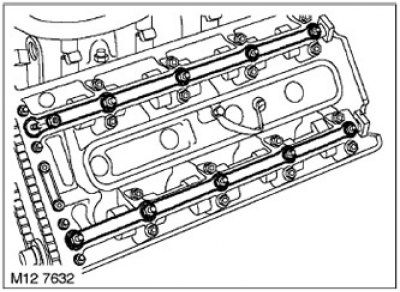

4. Отверните 20 гаек крепления 4-х маслораспределительных трубок смазки распредвалов левой и правой головок цилиндров и снимите маслораспределительные трубки.

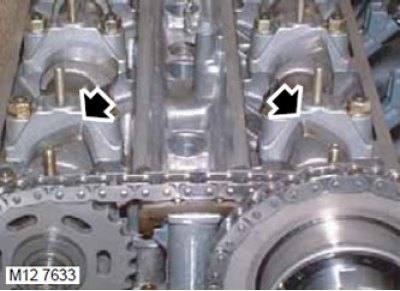

5. Поверните коленчатый вал так, чтобы кулачки распредвала на первом цилиндре встали в положение В.М.Т начала рабочего такта.

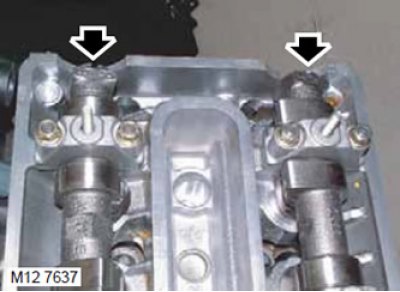

6. Задняя часть распредвала может казаться смещённой по углу и занимающей неправильное положение при том, что кулачки первого цилиндра стоят в положении В.М.Т. начала рабочего такта.
Примечание: Кажущееся неправильным положение распредвалов не говорит о неправильной установке фаз газораспределения.

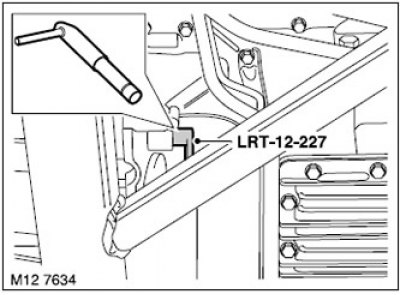

7. Вставьте палец LRT-12-227 через лючок и зафиксируйте маховик в положении В.М.Т.
8. Снимите верхние передние крышки привода механизма газораспределения.
Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Верхняя крышка привода ГРМ. Разборка

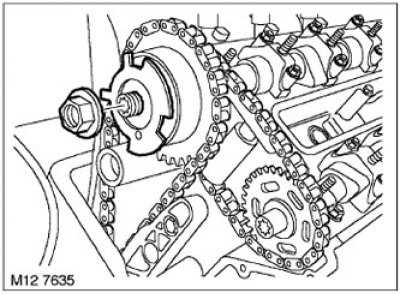

1. Отверните гайку крепления диска датчика положения распредвала левой головки и снимите диск.
Примечание: Эта резьба левосторонняя.

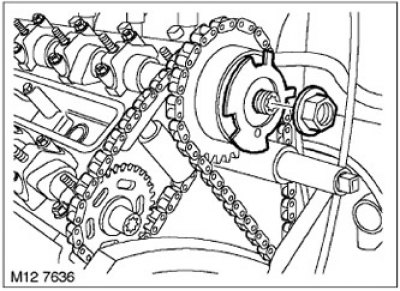

2. Отверните гайку крепления диска датчика положения распредвала правой головки и снимите диск.
Примечание: Эта резьба левосторонняя.

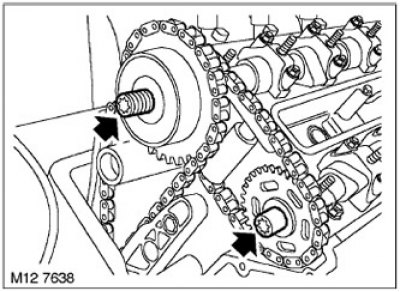

3. Ослабьте на пол-оборота 2 болта крепления VCC левой головки и звёздочки выпускного распредвала левой головки.
Примечание: Эта резьба левосторонняя.

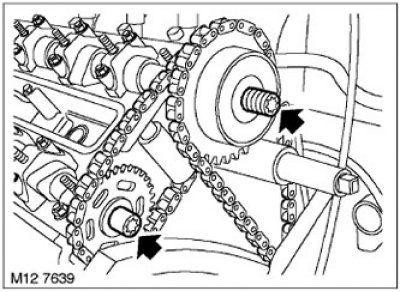

4. Ослабьте на пол-оборота 2 болта крепления VCC правой головки и звёздочки выпускного распредвала правой головки.
Примечание: Эта резьба левосторонняя.
5. Ослабьте болт крепления оправки LRT-12-223/2 к оправке LRT-12-223/1.

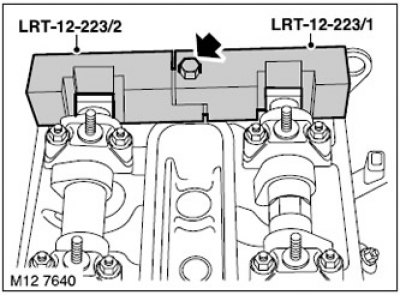

6. Установите оправки LRT-12-223/2 и LRT-12-223/1 на заднюю часть распредвалов правой головки цилиндров и затяните болт.
7. Установите оправки LRT-12-223/5 и LRT-12-223/6 на правую головку цилиндров и притяните оправку LRT-12-223/6, используя резьбовое гнездо свечи.

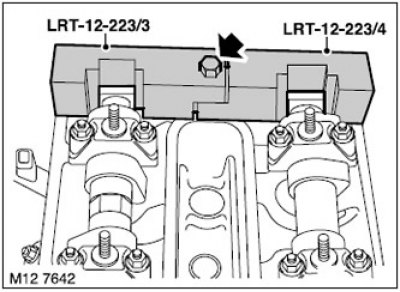

8. Ослабьте болт крепления оправки LRT-12-223/4 к оправке LRT-12-223/3.
9. Установите оправки LRT-12-223/4 и LRT-12-223/3 на заднюю часть распредвалов левой головки цилиндров и затяните болт.

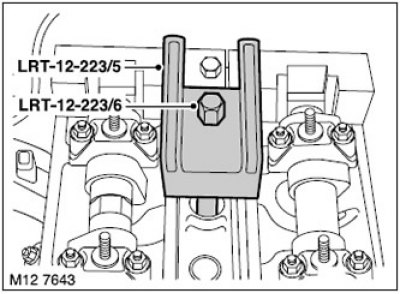

10. Установите оправки LRT-12-223/5 и LRT-12-223/6 на левую головку цилиндров и притяните LRT-12-223/6, используя резьбовое гнездо свечи.

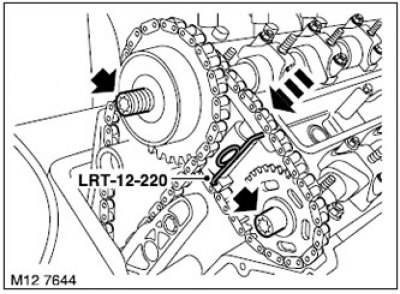

11. Сожмите пружину натяжителя цепи привода выпускного вала левой головки, вставьте чеку LRT-12-220 в натяжитель и отверните 2 болта крепления VCC и звёздочки выпускного распредвала.
Примечание: Эта резьба левосторонняя.
12. Снимите звёздочку выпускного распредвала, цепь привода выпускного вала и VCC левой головки.
Примечание: Чтобы цепь не упала вниз, прикрепите её к головке цилиндров.
Сборка
1. Надев цепь привода на VCC левой головки, установите VCC и звёздочку выпускного распредвала на свои распредвалы, вверните и притяните 2 болта крепления так, чтобы устранить люфт.
Примечание: Эта резьба левосторонняя.
2. Сожмите пружину натяжителя цепи привода выпускного распредвала левой головки и выньте чеку LRT-12-220.

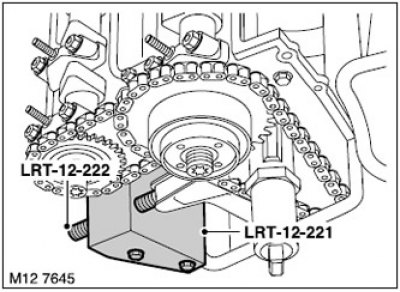

3. Установите оправку LRT-12-221 на правую головку цилиндров, закрепите оправку LRT-12-222 на LRT-12-221 и притяните усилием руки.
Примечание: Вворачивайте регулировочный болт лишь до появления лёгкого сопротивления.

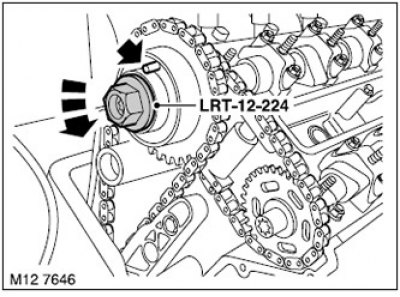

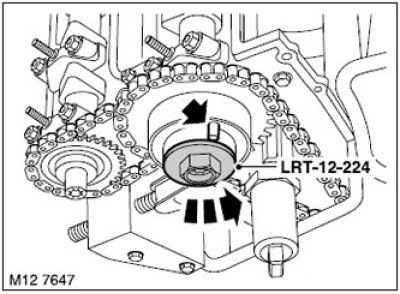

4. Установите приспособление LRT-12-224 на VCC левой головки цилиндров и подключите тестер между контактом на РФГ и шпилькой на маслораспределительной трубке.
5. Вращайте VCC левой головки против часовой стрелки за приспособление LRT-12-224 до тех пор, пока усилие вращения не достигнет 40 Н·м, при помощи тестера убедитесь в неразрывности цепи.
Примечание: Вращением VCC за приспособление LRT-12-224 достигается устранение излишков масла и выведение VCC на упор. Цепь замыкается при выходе VCC на упор.
6. Затяните болты крепления левого VCC и звёздочки выпускного распредвала моментом 15 Нм и ослабьте на четверть оборота.
Примечание: Эта резьба левосторонняя.
7. Установите приспособление LRT-12-224 на блоке VCC правой головки цилиндров и подключите тестер между контактом на VCC и шпилькой на маслораспределительной трубке.
8. Вращайте блок VCC правой головки против часовой стрелки за приспособление LRT-12-224 до тех пор, пока усилие вращения не достигнет 40 Н·м, при помощи тестера убедитесь в неразрывности цепи.
Примечание: Вращением VCC за приспособление LRT-12-224 достигается устранение излишков масла и выведение VCC на упор. Цепь замыкается при выходе VCC на упор.
9. Затяните болты крепления правого блока VCC и звёздочки выпускного распредвала моментом 15 Н·м и ослабьте на четверть оборота.
Примечание: Эта резьба левосторонняя.
10. Отрегулируйте натяжение цепи, затянув приспособление LRT-12-222 до момента 0,7 Н·м.

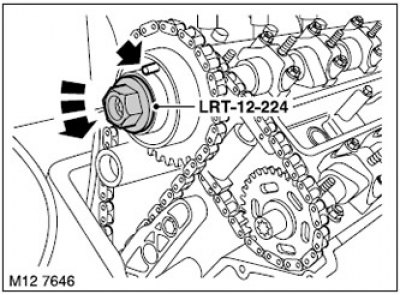

11. Установите приспособление LRT-12-224 на блок VCC левой головки цилиндров и подключите тестер между контактом на VCC и шпилькой на маслораспределительной трубке.
Примечание: При регулировке натяжения цепи происходит смещение VCC, после чего требуется вывести его на левый упор.
12. Вращайте VCC левой головки против часовой стрелки за приспособление LRT-12-224 до тех пор, пока усилие вращения не достигнет 40 Н·м, при помощи тестера убедитесь в неразрывности цепи.
Примечание: Вращением VCC за приспособление LRT-12-224 достигается устранение излишков масла и выведение VCC на упор. Цепь замыкается при выходе VCC на упор.
13. Затяните болты крепления левого VCC моментом 110 Н·м, а болт крепления звёздочки выпускного вала - моментом 125 Н·м.
Примечание: Эта резьба левосторонняя.

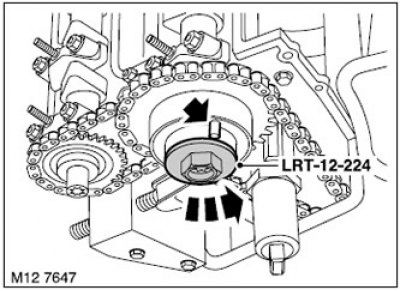

14. Установите приспособление LRT-12-224 на блок VCC правой головки цилиндров и подключите тестер между контактом на VCC и шпилькой на маслораспределительной трубке. ПРИМЕЧАНИЕ: При регулировке натяжения цепи происходит смещение VCC, после чего требуется вывести его на левый упор.
15. Вращайте блок VCC правой головки против часовой стрелки за приспособление LRT-12-224 до тех пор, пока усилие вращения не достигнет 40 Н·м, при помощи тестера убедитесь в неразрывности цепи.
Примечание: Вращением VCC за приспособление LRT-12-224 достигается устранение излишков масла и выведение VCC на упор. Цепь замыкается при выходе VCC на упор.
16. Затяните болты крепления правого VCC моментом 110 Н·м, а болт крепления звёздочки выпускного вала - моментом 125 Н·м.
Примечание: Эта резьба левосторонняя.
17. Установите диск датчика положения распредвала на правой головке цилиндров и притяните усилием руки гайку крепления диска.
Примечание: Эта резьба левосторонняя.

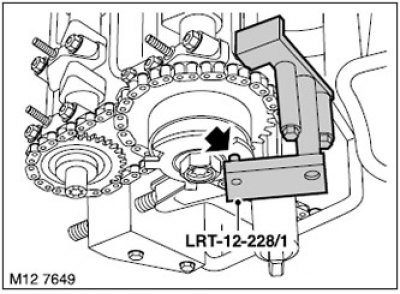

18. Установите фиксатор LRT-12-228/1 на диск датчика правой головки положения распредвала, вверните 2 болта крепления фиксатора к правой головке цилиндров и затяните их.
Примечание: Для того, чтобы правильно отрегулировать положение диска датчика положения распредвала, перед тем, как затягивать болты крепления фиксатора, нужно убедиться в том, что приспособление плотно прилегает к поверхности головки цилиндров и к нижней части передней крышки двигателя (крышки привода ГРМ).
19. Затяните гайку крепления диска датчика положения распредвала моментом 40 Н·м и снимите фиксатор LRT-12-228/1 с правой головки цилиндров.
Примечание: Эта резьба левосторонняя.
20. Установите левый диск датчика положения распредвала и притяните усилием руки гайку крепления диска.
Примечание: Эта резьба левосторонняя.

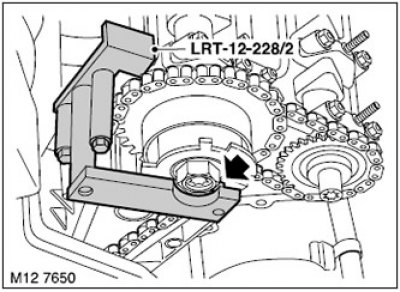

21. Установите фиксатор LRT-12-228/2 на левый диск датчика положения распредвала, вверните 2 болта крепления фиксатора к левой головке цилиндров и затяните их.
Примечание: Для того, чтобы правильно отрегулировать положение диска датчика положения распредвала, перед тем, как затягивать болты крепления фиксатора, нужно убедиться в том, что приспособление плотно прилегает к поверхности головки цилиндров и к нижней части передней крышки двигателя (крышки привода ГРМ).
22. Затяните гайку крепления диска датчика положения распредвала моментом 40 Н·м и снимите фиксатор LRT-12-228/2 с левой головки цилиндров.
Примечание: Эта резьба левосторонняя.
23. Снимите приспособления LRT-12-223/6, LRT-12-223/5, LRT-12-223/2 и LRT-12-223/1 с распредвалов правой головки цилиндров.
24. Снимите приспособленияLRT-12-223/6, LRT-12-223/5, LRT-12-223/3 и LRT-12-223/4 с распредвалов левой головки цилиндров.
25. Ослабьте LRT-12-222, отверните 2 болта крепления LRT-12-222 правой головке цилиндров и снимите приспособление LRT-12-221.
Сборка
1. Установите верхние передние крышки привода механизма газораспределения.
Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Верхняя крышка привода ГРМ.
2. Выньте палец LRT-12-227 из отверстия под фиксатор.
3. Установите 4 маслораспределительные трубки на левую и правую головки цилиндров, вверните и затяните 20 болтов крепления.
4. Установите задний такелажный рым правой головки цилиндров, вверните и затяните 2 болта его крепления.
5. Вверните и затяните 8 свечей зажигания. Момент затяжки 23 Н·м.
6. Установите прокладки клапанных крышек.
Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Прокладка клапанных крышек.
