ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите шумоизолирующий кожух двигателя.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Шумоизолирующий кожух двигателя.
3. Снимите воздушный патрубок.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
4. Сбросьте остаточное давление в системе подачи топлива.
СИСТЕМА ТОПЛИВОПОДАЧИ ДВИГАТЕЛЯ V8, РЕГУЛИРОВКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Сброс остаточного давления.

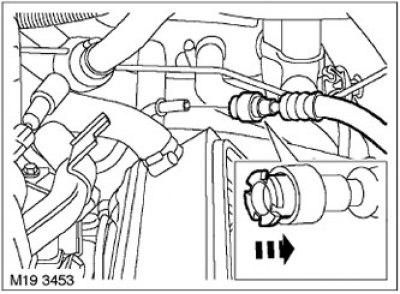

5. Отсоедините топливоподающий шланг от топливной рампы.
Внимание: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

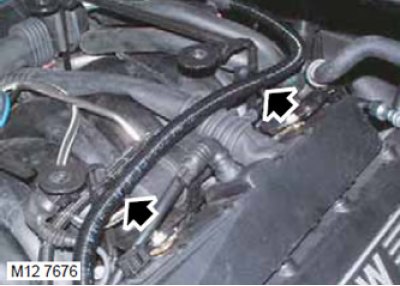

6. Отстегните 2 хомута крепления провода аккумулятора к кронштейнам шумоизолирующего кожуха.

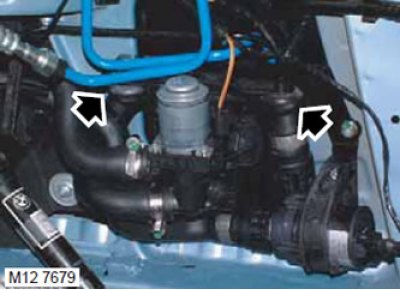

7. Освободите насос отопителя от опорных резиновых подушек и отведите его в сторону.
8. Ослабьте хомут и отсоедините шланг вентиляции картера от клапанной крышки.
9. Снимите левую крышку катушек зажигания.
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Крышка катушек зажигания левого ряда.

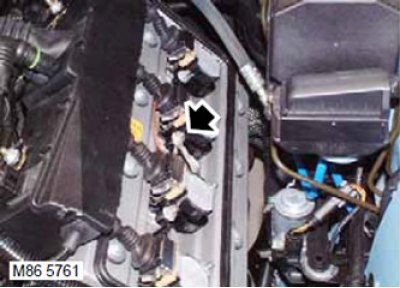

10. Отверните гайку и снимите провод "массы" с клапанной крышки.

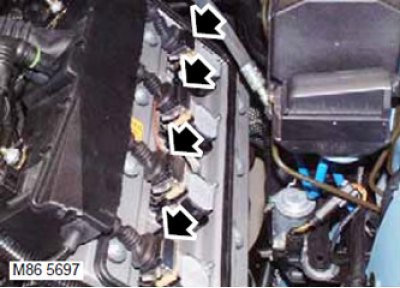

11. Отсоедините колодки от катушек зажигания.

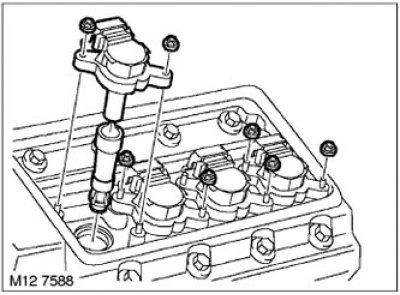

12. Отверните 7 гаек крепления катушек зажигания к клапанной крышке. Выньте 4 катушки зажигания.
13. Утилизируйте прокладку крышки катушек зажигания.

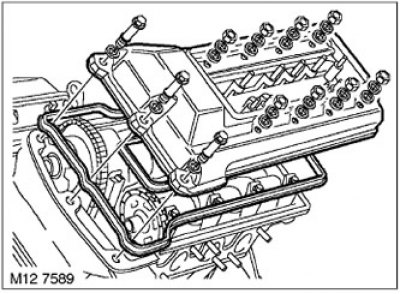

14. Отверните 8 гаек и 3 болта крепления клапанной крышки к головке цилиндров. Снимите клапанную крышку, утилизируйте 2 прокладки и 11 уплотнительных шайб.
Сборка
1. Протрите привалочные поверхности клапанной крышки и головки цилиндров.

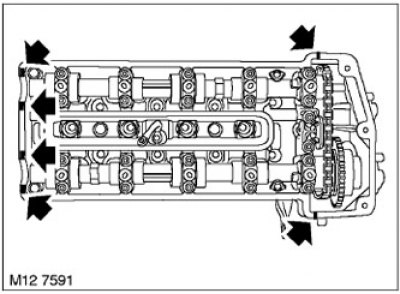

2. Нанесите герметик STC 50550 на места, показанные на рисунке.
3. Использовав 2 новые прокладки и 11 уплотнительных шайб, поставьте клапанную крышку на головку цилиндров.

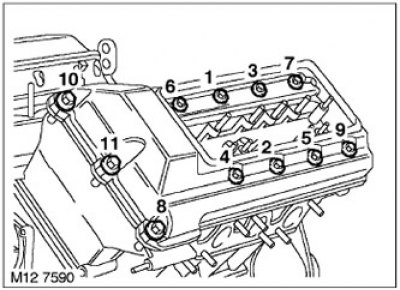

4. Наживите 8 гаек и 3 болта крепления клапанной крышки и затяните их в показанной последовательности. Момент затяжки 10 Н·м.
5. Вставьте 4 катушки зажигания.
6. Наверните 7 гаек крепления катушек зажигания к клапанной крышке и затяните их. Момент затяжки 4 Н·м.
7. Наденьте разъёмы на катушки зажигания.
8. Наденьте провод "массы" на клапанную крышку и затяните гайку. Момент затяжки 4 Н·м.
9. Установите новую прокладку крышки катушек зажигания.
10. Установите левую крышку катушек зажигания.
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Крышка катушек зажигания левого ряда.
11. Присоедините шланг вентиляции картера и затяните хомут.
12. Прикрепите насос отопителя к резиновым подушкам.
13. Пристегните 2 хомута крепления провода аккумулятора к кронштейнам шумоизолирующего кожуха.
14. Присоедините быстродействующий разъём топливного шланга к топливной рампе.
15. Установите на место воздушный патрубок.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
16. Установите на место шумоизолирующий кожух двигателя.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Шумоизолирующий кожух двигателя.
17. Присоедините "отрицательную" клемму аккумуляторной батареи.
