Прокладка клапанной крышки правой головки цилиндров (Range Rover 3)

Оглавление: Демонтаж ↓ Сборка ↓

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите шумоизолирующий кожух двигателя.

Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Шумоизолирующий кожух двигателя.

3. Снимите воздушный патрубок.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.

4. Снимите правую крышку катушек зажигания.

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Крышка катушек зажигания правого ряда.

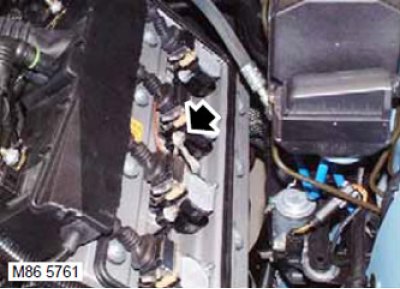

5. Отверните гайку и снимите провод "массы" с клапанной крышки.

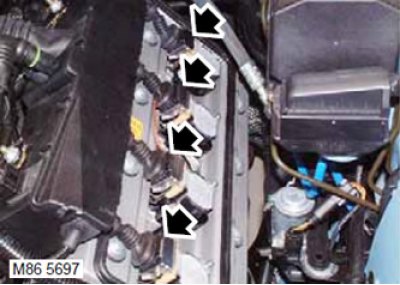

6. Отсоедините колодки от катушек зажигания.

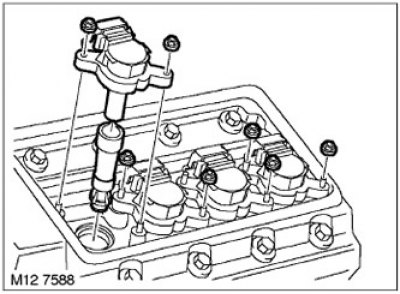

7. Отверните 7 гаек крепления катушек зажигания к клапанной крышке. Выньте 4 катушки зажигания.

8. Утилизируйте прокладку крышки катушек зажигания.

9. Выньте трубку масляного щупа.

Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Трубка масляного щупа.

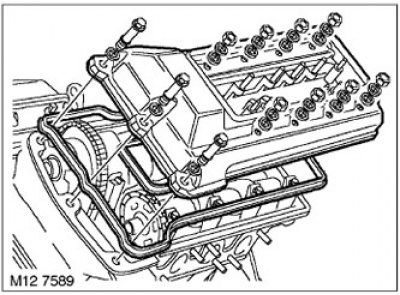

10. Отверните 6 гаек и 3 болта крепления клапанной крышки к головке цилиндров. Снимите клапанную крышку, утилизируйте 2 прокладки и 11 уплотнительных шайб.

Сборка

1. Протрите привалочные поверхности клапанной крышки и головки цилиндров.

[Смотрите источник на портале: autoinstruction.ru]

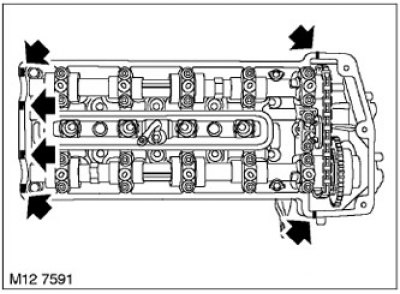

2. Нанесите герметик STC 50550 на места, показанные на рисунке.

3. Использовав 2 новые прокладки и 11 уплотнительных шайб, поставьте клапанную крышку на головку цилиндров.

4. Вставьте трубку масляного щупа.

Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Трубка масляного щупа.

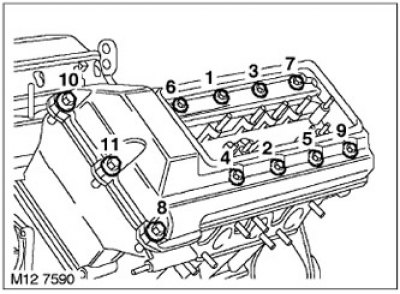

5. Наживите 6 гаек и 3 болта крепления клапанной крышки и затяните их в показанной последовательности. Момент затяжки 10 Н·м.

6. Вставьте 4 катушки зажигания.

7. Наверните 7 гаек крепления катушек зажигания к клапанной крышке и затяните их. Момент затяжки 4 Н·м.

8. Установите новую прокладку крышки катушек зажигания.

9. Наденьте разъёмы на катушки зажигания.

10. Наденьте провод "массы" на клапанную крышку и затяните гайку. Момент затяжки 4 Н·м.

11. Установите правую крышку катушек зажигания.
