ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Установите автомобиль на подъемник.
2. Отсоедините "отрицательную" клемму аккумуляторной батареи.
3. Слейте из двигателя охлаждающую жидкость.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
4. Слейте масло из двигателя и выньте фильтрующий элемент из корпуса масляного фильтра.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ОПЕРАЦИИ ОБСЛУЖИВАНИЯ, Моторное масло и масляный фильтр - двигатель V8.
5. Снимите правый выпускной коллектор.
ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель V-8, РЕМОНТНЫЕ РАБОТЫ, Прокладка (прокладки) правого выпускного коллектора.
6. Отсоедините шланги системы охлаждения от жидкостного насоса.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Трубки, соединяющие распределительный патрубок с насосом системы охлаждения.
7. Снимите правый регулятор фаз газораспределения.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Регулятор фаз газораспределения (VCC). Правая головка цилиндров.

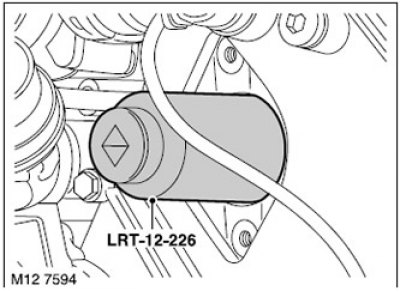

8. Установите торцевую головку LRT-12-226 на электромагнитный клапан регулятора фаз газораспределения и снимите клапан.
Внимание: Снимая электромагнитный клапан, не допускайте попадания масла на приводные ремни.

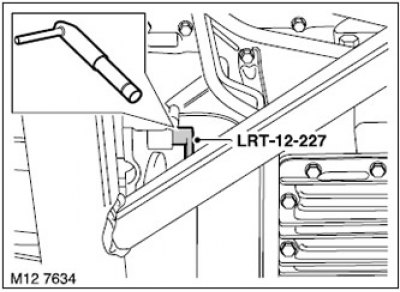

9. Выньте палец LRT-12-227 из отверстия под фиксатор.

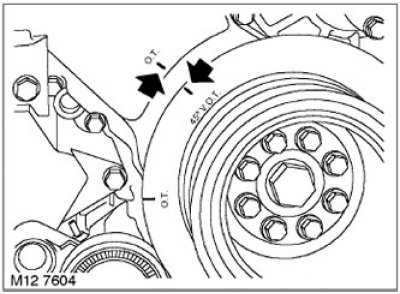

10. Поверните коленчатый вал против часовой стрелки в положение 45о до В.М.Т.
Примечание: Во время поворота коленчатого вала подтяните цепь привода распредвала и удерживайте её в натянутом состоянии.
11. Снимите приспособления LRT-12-223/6, LRT-12-223/5, LRT-12-223/2 и LRT-12-223/1 с распредвалов правой головки цилиндров.

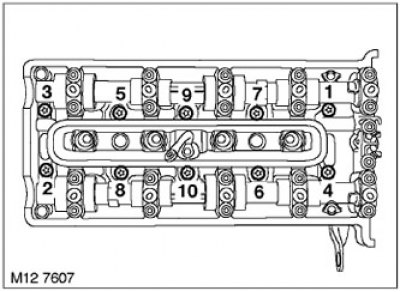

12. В указанной на рисунке последовательности ослабьте 10 болтов крепления головки цилиндров.
13. Утилизируйте болты крепления головки и выньте 10 шайб болтов.

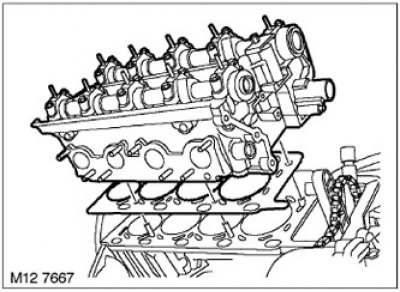

14. С помощью напарника снимите головку цилиндров.
15. Утилизируйте прокладку головки блока цилиндров.

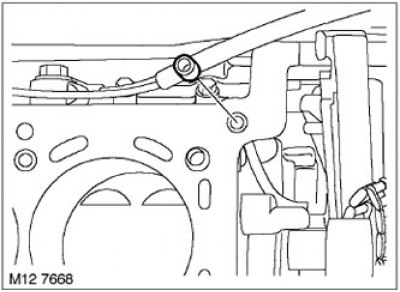

16. Утилизируйте кольцевое уплотнение на блоке цилиндров.
Сборка
1. Очистите поверхности головки блока, блока цилиндров, штифты и отверстия под штифты. При необходимости, удалите остатки герметика скребком из твёрдого дерева. Убедитесь в том, что остатки удалённого герметика не попали в масляные и водяные каналы и в резьбовые гнёзда.
Оригинал опубликован на веб-сайте Autoinstruction.ru
Внимание: Убедитесь в том, что в резьбовых гнёздах блока цилиндров не осталось масло или охлаждающая жидкость. Если этого не сделать, то, при заворачивании болтов крепления головки, можно повредить блок цилиндров.

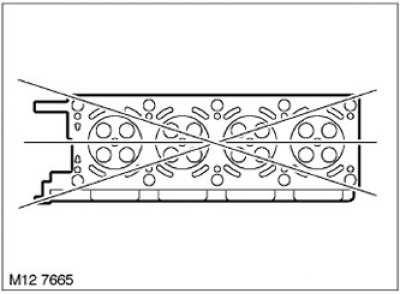

2. Используя поверочную линейку и щуп, проверьте линейность нижней плоскости головки по направлениям, указанным на рисунке.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - V8.
3. Установите на блок цилиндров новое кольцевое уплотнение.

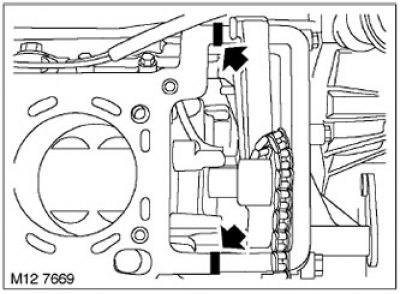

4. Нанесите герметик STC 50550 на места, показанные на рисунке.
5. Наденьте новую прокладку головки блока на установочные штифты в блоке цилиндров.
6. С помощью напарника поставьте головку на блок, проследив за тем, чтобы она попала на штифты.

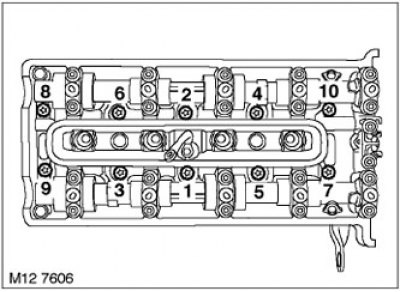

7. Вложите на место шайбы болтов крепления головки и вверните новые болты. Затяните болты крепления головки моментом 30 Н·м в последовательности, указанной на рисунке. При помощи углового динамометрического ключа, в той же последовательности, доверните болты на 80°, а затем - ещё на 80°.
Примечание: Не пытайтесь удалить с новых болтов специальное покрытие.

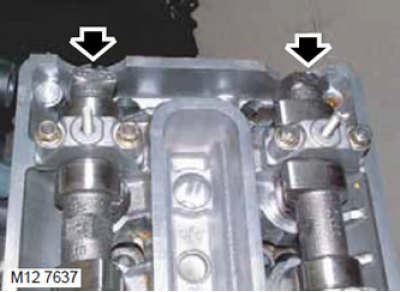

8. Осторожно поворачивайте распредвалы до тех пор, пока буквы и номера цилиндров, расположенные в задней части валов, не окажутся направленными вверх.
Примечание: Кажущееся неправильным положение распредвалов не говорит о неправильной установке фаз газораспределения.
9. Ослабьте болт крепления оправки LRT-12-223/2 к оправке LRT-12-223/1.

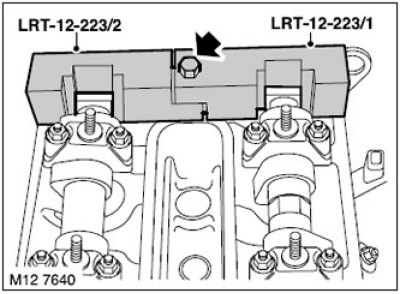

10. Установите оправки LRT-12-223/2 и LRT-12-223/1 на заднюю часть распредвалов правой головки цилиндров и затяните болт.

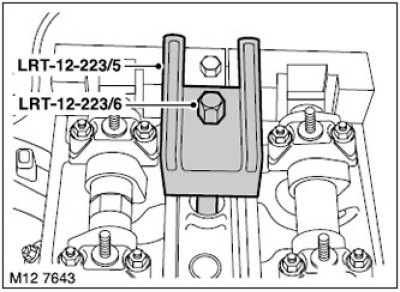

11. Установите оправки LRT-12-223/5 и LRT-12-223/6 на правую головку цилиндров и притяните оправку LRT-12-223/6, используя резьбовое гнездо свечи.

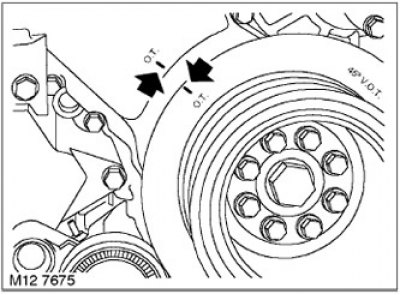

12. Поверните коленчатый вал по часовой стрелке до совпадения меток В.М.Т.
Примечание: Во время поворота коленчатого вала подтяните цепь привода распредвала и удерживайте её в натянутом состоянии.

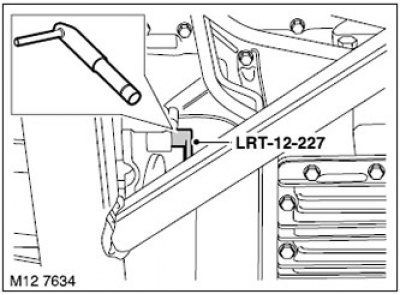

13. Вставьте палец LRT-12-227 через лючок и зафиксируйте маховик в положении В.М.Т.

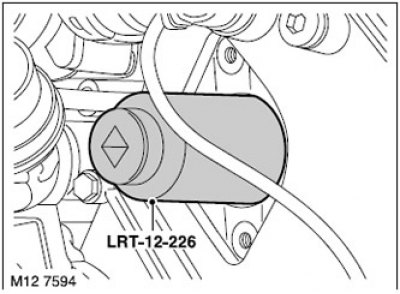

14. Установите торцевую головку LRT-12-226 на электромагнитный клапан регулятора фаз газораспределения и вверните клапан.
15. Установите правый регулятор фаз газораспределения.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Регулятор фаз газораспределения (VCC). Правая головка цилиндров.
16. Присоедините шланги системы охлаждения к жидкостному насосу.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Трубки, соединяющие распределительный патрубок с насосом системы охлаждения.
17. Установите правый выпускной коллектор.
ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель V-8, РЕМОНТНЫЕ РАБОТЫ, Прокладка (прокладки) правого выпускного коллектора.
18. Приверните новый масляный фильтр и залейте в двигатель масло.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ОПЕРАЦИИ ОБСЛУЖИВАНИЯ, Моторное масло и масляный фильтр - двигатель V8.
19. Заполните систему охлаждения охлаждающей жидкостью.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
20. Присоедините "отрицательную" клемму аккумуляторной батареи.
