Демонтаж

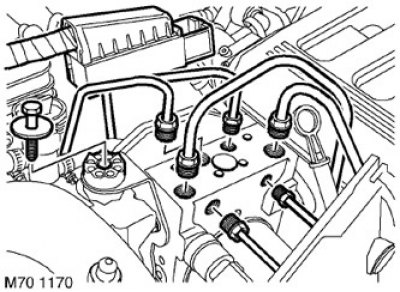

1. Освободите фиксатор и отсоедините колодку разъема регулятора давления АБС.
2. Отсоедините колодку от датчика.
3. Подстелите ткань под регулятор давления, чтобы избежать разбрызгивания тормозной жидкости.
Внимание: Тормозная жидкость может повредить лакокрасочное покрытие. Если тормозная жидкость попала на окрашенные поверхности, немедленно удалите следы жидкости и промойте это место водой. Не допускается попадание воды в отверстия регулятора давления.
4. Отметив положение 6 тормозных трубопроводов на корпусе регулятора давления, отсоедините их от регулятора давления.
Внимание: Перед разъединением или снятием компонентов тормозной системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.
5. Выверните винт крепления регулятора давления АБС к кронштейну.
6. Освободите и снимите регулятор давления АБС с кронштейна.
Примечание: Не производите дальнейшую разборку, если узел снимается только для облегчения доступа.
7. Выверните 2 винта крепящие кронштейн к регулятору давления и снимите кронштейн.
Сборка
1. Установите кронштейн на регулятор давления АБС, заверните винты и затяните их с моментом 8 Н·м.
2. Установите регулятор давления АБС на кронштейн крепления, заверните винт и затяните его с моментом 8 Н·м.
3. Очистите места присоединения тормозных трубопроводов и наконечники трубопроводов.
4. Присоедините тормозные трубопроводы к регулятору давления АБС, обеспечив соединения трубопроводов с соответствующими им отверстиями регулятора.
5. Затяните гайки крепления трубопроводов к регулятору давления АБС с моментом 18 Н·м.
6. Присоедините колодку к датчику давления.
7. Присоедините колодку к разъему регулятора давления АБС и застегните фиксатор разъема.
8. Удалите воздух из тормозной системы.
9. Чтобы убедиться в правильной работе АБС, следует провести диагностику с помощью диагностического прибора Testbook/T4.
