Демонтаж
1. Снимите крышку, закрывающую агрегаты в моторном отсеке
2. Снимите главный тормозной цилиндр.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Главный тормозной цилиндр - тандем.

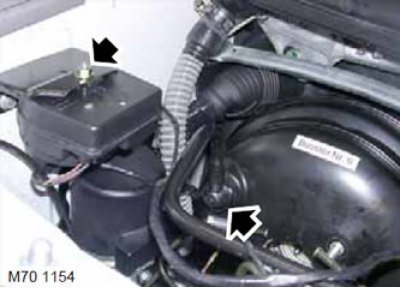

3. Отсоедините вакуумный шланг от вакуумного усилителя.
4. Отверните гайку крепления сирены охранной сигнализации к кронштейну и сдвиньте сирену в сторону.

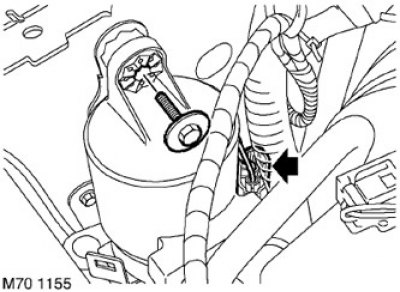

5. Выверните винт, креплящий кронштейн насоса предварительного давления к кузову автомобиля.
6. Освободите насос от резиновой опоры.
7. Отсоедините колодку с электрическим кабелем.
8. Снимите насос предварительного давления.
9. Снимите защитный щиток.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижний кожух панели управления.

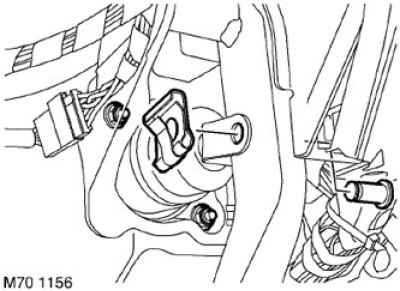

10. Выньте шплинт и снимите палец, соединяющий толкатель вакуумного усилителя с тормозной педалью.
11. Отверните и выбросьте две гайки крепления вакуумного усилителя.
12. Снимите вакуумный усилитель.
Сборка
1. Установите новую прокладку вакуумного усилителя и установите вакуумный усилитель на место.
Внимание: Для моделей с правосторонним расположением рулевого колеса: При установке вакуумного усилителя обратите внимание, чтобы за ним не оказался зажатым шланг пневматической подвески.
2. Наверните новые гайки крепления вакуумного усилителя и затяните их с моментом 26 Н·м.
Внимание: Гайки, соединяющие вакуумный усилитель с кронштейном педали, следует повторно подтянуть через 20 минут.
3. Очистите палец и нанесите на него консистентную смазку.
ЗАПРАВОЧНЫЕ ЁМКОСТИ, ПРИМЕНЯЕМЫЕ ЭКСПЛУАТАЦИОННЫЕ ЖИДКОСТИ, МАСЛА И ГЕРМЕТИКИ, Система смазки.
4. Соедините толкатель с педалью, вставьте палец и установите в его отверстие шплинт.
5. Установите на место защитный щиток.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижний кожух панели управления.
6. Соедините насос предварительного давления с резиновой опорой.
7. Присоедините колодку кабеля.
8. Установите винт крепления насоса предварительного давления и затяните винт с моментом 8 Н·м.
9. Установите сирену охранной сигнализации на кронштейн, наверните гайку крепления и затяните ее с моментом 8 Н·м.
10. Присоедините вакуумный шланг.
11. Установите главный тормозной цилиндр.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Главный тормозной цилиндр - тандем.
12. Установите на место крышку, закрывающую агрегаты в моторном отсеке.
