Демонтаж
1. Снимите подкрылок передней колесной арки.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок - передняя колесная арка.

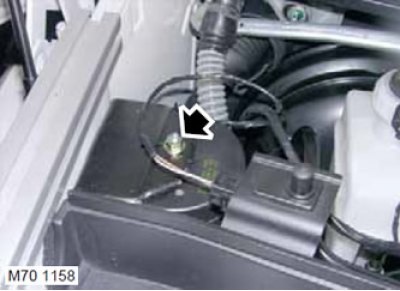

2. Отверните гайку крепления сирены охранной сигнализации к кронштейну и сдвиньте сирену в сторону.
3. Установите емкость для сбора вытекающей тормозной жидкости.
Внимание: Тормозная жидкость может повредить лакокрасочное покрытие. Если тормозная жидкость попала на окрашенные поверхности, немедленно удалите следы жидкости и промойте это место водой.
(Весь материал скопирован с сайта: autoinstruction)

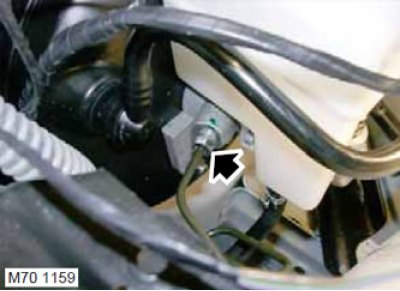

4. Отсоедините тормозной трубопровод от главного тормозного цилиндра.
Внимание: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

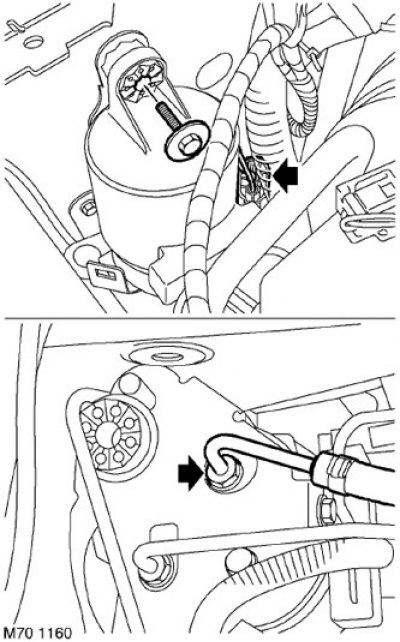

5. Отсоедините шланг подачи.
6. Выверните винт, крепящий кронштейн насоса предварительного давления к кузову автомобиля.
7. Освободите насос от резиновой опоры.
8. Отсоедините колодку с электрическим кабелем.
9. Снимите насос предварительного давления.
Примечание: Не производите дальнейшую разборку, если узел снимается только для облегчения доступа.

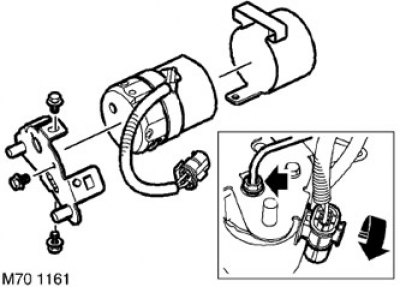

10. Отметьте положение тормозного трубопровода и снимите его.
11. Снимите колодку кабеля, выверните 3 винта и отделите кронштейн и крышку насоса.
Сборка
1. Установите кронштейн крепления и крышку на насос предварительнjго давления, заверните винты и затяните их с моментом 8 Н·м.
2. Установите на место колодку с кабелем.
3. Очистите места присоединения тормозных трубопроводов и наконечников трубопроводов.
4. Присоедините тормозной трубопровод к насосу и слегка затяните гайку трубопровода.
5. Присоедините колодку кабеля.
6. Соедините насос предварительного давления с резиновой опорой.
7. Установите винт крепления насоса предварительного давления и затяните винт с моментом 8 Н·м.
8. Соедините насос предварительного давления с главным тормозным цилиндром и затяните крепления с моментом 14 Н·м.
9. Присоедините к насосу предварительного давления шланг подачи в главный тормозной цилиндр и затяните крепление с моментом 14 Н·м.
10. Установите сирену охранной сигнализации на кронштейн, наверните гайку крепления и затяните ее с моментом 8 Н·м.
11. Установите на место брызговик передней колесной арки.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок - передняя колесная арка.
12. Удалете воздух из системы с помощью процедуры с применением диагностического прибора Testbook/r4.
