Узел тормозной педали (Range Rover 3)

Демонтаж

1. Снимите панель, закрывающую узел тормозной педали.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит панели управления - сторона пассажира.

2. Снимите защитный щиток.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижний кожух панели управления.

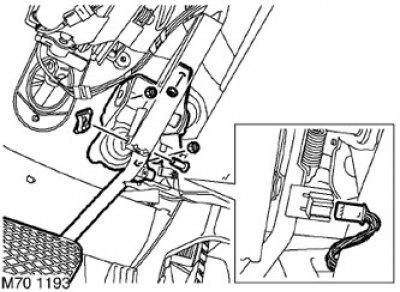

3. Отсоедините колодку кабеля датчика положения тормозной педали от узла педали.

4. Выньте шплинт и снимите палец, соединяющий толкатель вакуумного усилителя с тормозной педалью.

5. Отверните и выбросьте три гайки, крепящие узел тормозной педали к панели кузова.

6. Отделите узел тормозной педали и выньте его из автомобиля.

Примечание: Не производите дальнейшую разборку, если узел снимается только для облегчения доступа.

7. Освободите и извлеките из гнезда датчик положения тормозной педали.

8. Снимите гнездо датчика с кронштейна тормозной педали.

9. Снимите возвратную пружину тормозной педали.

10. Отверните две гайки и выньте два болта крепления кронштейна возвратной пружины к узлу тормозной педали. Снимите кронштейн пружины.

Сборка

1. Установите кронштейн возвратной пружины на узел тормозной педали, вставьте болты крепления, наверните на них гайки и затяните их с моментом 10 Н·м.

2. Соедините возвратную пружину с кронштейном педали и установите на него датчик положения педали.

3. Установите узел педали на панель кузова, наверните новые гайки и затяните их с моментом 26 Н·м.

Внимание: Гайки, соединяющие вакуумный усилитель с кронштнейном педали, следует повторно подтянуть через 30 минут.

4. Установите датчик положения тормозной педали в гнездо, подсоедините к его разъему колодку провода и закрепите его в гнезде.

5. Соедините толкатель с педалью, вставьте палец и установите в его отверстие шплинт.

[Источник статьи доступен на портале: www.autoinstruction.ru]

6. Убедитесь, что датчик контактирует с выступом педали, когда педаль находится в поднятом положении.

7. Установите на место защитный щиток.
