ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Автомобили с люком крыши: Откройте люк крыши.
2. Выполните все правила безопасности при работе с системами пассивной безопасности.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры безопасности при работе с системой подушек безопасности (SRS).
3. Снимите правое заднее сиденье.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее сиденье.
4. Снимите верхние накладки стоек "А".
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "А" - верхняя.
5. Снимите верхние накладки средних стоек "В" кузова.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка " В" - верхняя.
6. Снимите верхние накладки задних стоек "D" кузова.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "D" - верхняя.
7. Снимите накладки стоек "Е" кузова.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Декоративная накладка - задняя стойка "Е" кузова.

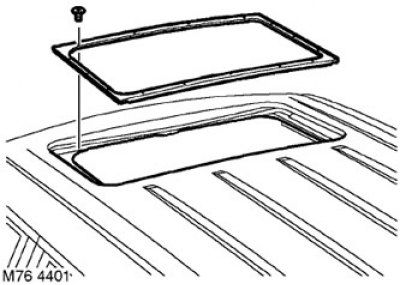

8. Автомобили с люком крыши: Выверните 15 винтов Torx крепления панели потолка к люку крыши и снимите рамку люка.
9. Снимите солнцезащитные козырьки.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Солнцезащитный козырек.
10. Снимите переднюю верхнюю консоль с потолка.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Передняя потолочная консоль.
11. Снимите заднюю консоль с потолка.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Задняя потолочная консоль.
12. Снимите поручни.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Поручень салона.

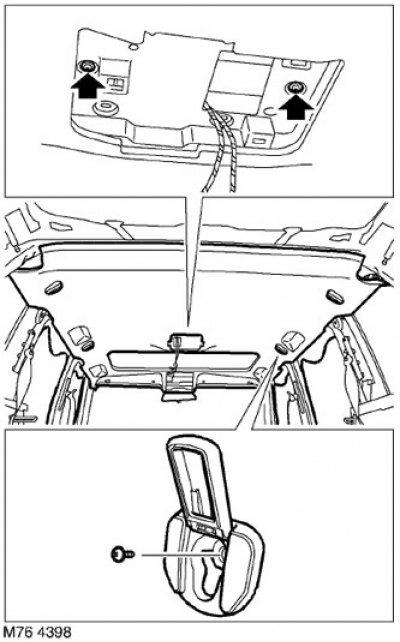

13. Откройте щиток, выверните 4 винта крепления верхних накладок крючков багажной сетки и снимите накладки.
14. Снимите уплотнители с кромок дверных проемов, чтобы освободить панель потолка.
15. Отверните 2 винта крепления обивки потолка.
16. Автомобили с люком крыши: Отверните 4 винта крепления панели потолка.

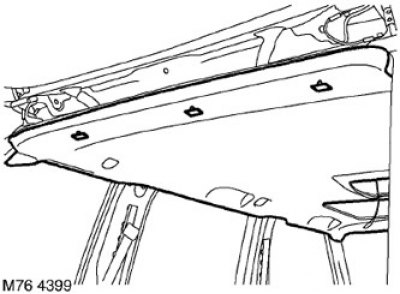

17. Осторожно освободите 3 фиксатора крепления заднего края панели потолка.
18. С помощью помощника осторожно опустите панель потолка и извлеките ее через дверь багажного отделения.
Сборка
1. Установите панель потолка и закрепите ее винтами.
2. Закрепите фиксаторы задней кромки панели потолка.
3. Установите накладки крючков багажной сетки и закрепите их винтами.
4. Установите на место уплотнители дверных проемов.
5. Установите поручни.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Поручень салона.
6. Установите на место заднюю консоль.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Задняя потолочная консоль.
7. Установите на место верхнюю переднюю консоль.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Передняя потолочная консоль.
8. Установите солнцезащитные козырьки.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Солнцезащитный козырек.
9. Автомобили с люком в крыше: Установите и совместите с крышей рамку люка и затяните винты крепления панели потолка к люку с моментом 2,5 Н·м.
10. Установите на место накладки стоек "Е" кузова.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Декоративная накладка - задняя стойка "Е" кузова.
11. Установите на место верхние накладки стоек "D" кузова.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "D" - верхняя.
12. Установите на место верхние накладки средних стоек "В" кузова.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "В" - верхняя.
13. Установите верхние накладки стоек "А".
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "А" - верхняя.
14. Установите на место заднее сиденье.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее сиденье.
15. Автомобили с люком в крыше: Закройте люк крыши.
16. Присоедините "отрицательную" клемму аккумуляторной батареи.
