Перчаточный ящик (Range Rover 3)

Демонтаж

1. Снимите верхнюю накладку панели управления

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Верхняя накладка панели управления - сторона водителя.

2. Снимите нижнюю накладку панели управления.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижняя накладка панели управления - сторона пассажира.

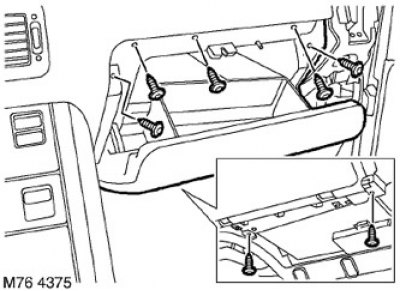

3. Выверните 2 винта Torx, крепящие перчаточный ящик снизу панели управления.

4. Откройте перчаточный ящик.

5. Выверните 5 винтов Torx крепления перчаточного ящика.

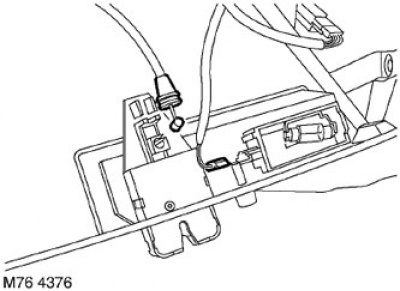

6. Отсоедините колодку разъема от плафона освещения перчаточного ящика.

7. Отсоедините провод от замка перчаточного ящика.

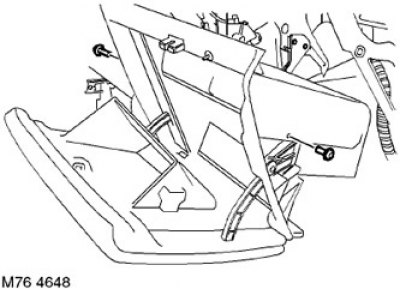

8. Если установлен на автомобиле: Выверните 2 винта Torx крепления чейнджера компакт-дисков к перчаточному ящику.

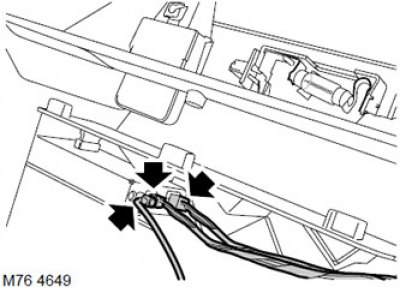

9. Если установлен на автомобиле: Извлеките чейнджер компакт-дисков из перчаточного ящика и отсоедините клемму провода и обе колодки разъемов. Снимите чейнджер компакт-дисков.

10. Снимите перчаточный ящик в сборе.

Примечание: Не производите дальнейшую разборку, если компонент снимается только для облегчения доступа.

11. Извлеките приспособление для снятия предохранителей.

12. Снимите фиксаторы с перчаточного ящика.

13. Снимите крышку блока предохранителей.

14. Снимите плафон подсветки.

15. Выверните 2 винта крепления замка к перчаточному ящику.

16. Снимите пластину замка и замок с перчаточного ящика.

Сборка

1. Совместите замок и пластину с перчаточным ящиком, закрепите винтами.

2. Установите плафон подсветки на перчаточный ящик.

3. Установите на место крышку блока предохранителей.

4. Установите фиксаторы в перчаточный ящик.

5. Установите приспособление для снятия предохранителей.

6. Расположите перчаточный ящик на панели управления.

7. Если установлен на автомобиле: Вставьте чейнджер компакт-дисков в перчаточный ящик и присоедините клемму провода и колодки разъемов.

8. Если установлен на автомобиле: Установите чейнджер компакт-дисков и закрепите его винтами Torx.

9. Присоедините провод к замку перчаточного ящика.

10. Присоедините колодку к плафону подсветки.

11. Закрепите перчаточный ящик винтами.

12. Закройте перчаточный ящик.

13. Установите на место нижнюю накладку панели управления.
