Снятие
1. Поднимите автомобиль на подъемнике.
Предупреждение: Установите под автомобиль надежные опоры.
2. Снимите систему выпуска. Обратитесь к процедуре: Система выпуска отработавших газов (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).
3. Отбракуйте болты.
Предупреждение: Не используйте рычаг, чтобы отсоединить шарниры карданного вала от фланцев раздаточной коробки или заднего дифференциала.
Оригинал расположен на ресурсе [autoinstruction.ru]

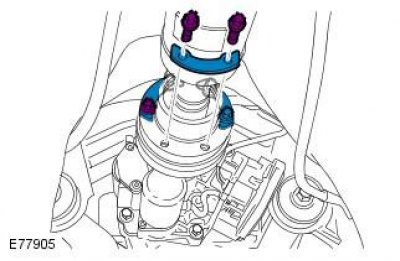

Отметьте положение элементов, чтобы облегчить последующую установку. Закрепите карданный вал подходящими хомутами.
3.
4.

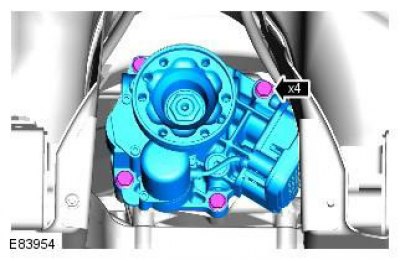

5. Поставьте емкость для сбора вытекающего масла. Отбракуйте масляное уплотнение.
Установка
1. Смажьте и установите новое уплотнительное кольцо. Обратитесь к процедуре: Спецификации (205-02 Задний ведущий мост/ дифференциал, Спецификации).
2. Установите активную муфту. Момент затяжки: 24 Nm
Внимание: Очистите зону вокруг элемента и удалите из нее посторонний материал.

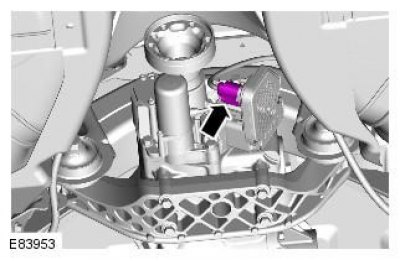

3. Состыкуйте электрический разъем.

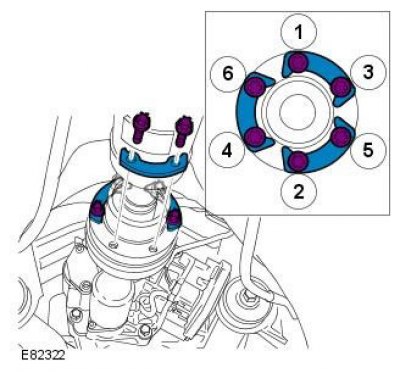

4. Присоедините карданный вал к активной муфте. Момент затяжки: 40 Nm
Внимание: Используйте новые болты.
Примечание: Установите элемент в положение, отмеченное при снятии.

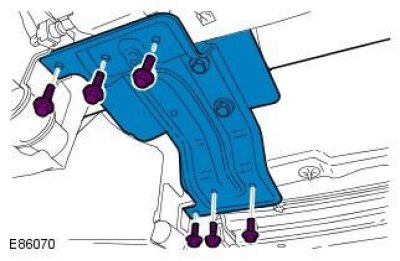

5. Установите задний опорный кронштейн карданного вала. Момент затяжки: 35 Nm
6. Проверьте уровень рабочей жидкости в активной муфте и при необходимости долейте. Обратитесь к процедуре: Активируемый наполнитель фрикционной муфты (205-02 Задний ведущий мост/ дифференциал, Общие процедуры).
7. Установите систему выпуска. Обратитесь к процедуре: Система выпуска отработавших газов (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).
