Предупреждение! При работе рядом с нагретыми элементами системы выпуска отработавших газов соблюдайте меры предосторожности.
Снятие
1. Поднимите автомобиль на подъемнике.
2. Снимите нижний защитный экран двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).
3. Снимите выпускную систему. Обратитесь к процедуре: Система выпуска отработавших газов (309-00A Система выпуска отработавших газов - 3.2L NA - I6, Снятие и установка).
4.

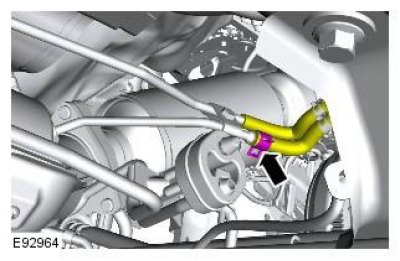

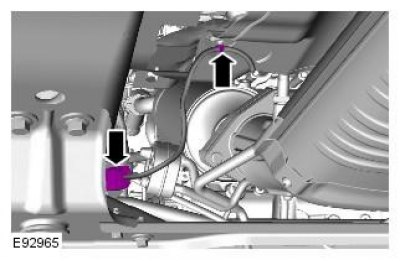

Отметьте положение элементов, чтобы облегчить последующую установку. Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.
Статья опубликована первоначально здесь [autoinstruction]
5.
6.

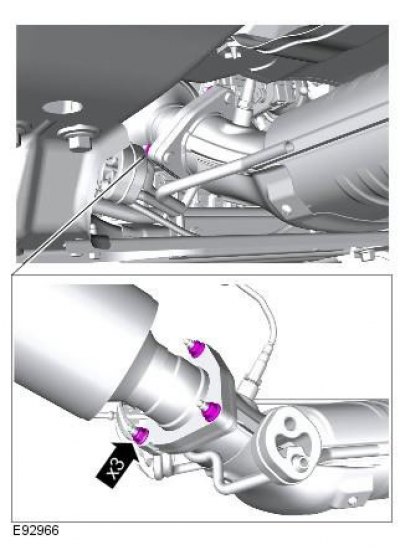

Внимание: Отбракуйте гайки.
7.
8.
9.
Внимание: Перед отсоединением или снятием элементов очистите зону вокруг контактных поверхностей и соединений. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.
10.
Внимание: Перед отсоединением или снятием элементов очистите зону вокруг контактных поверхностей и соединений. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.
Установка
1. Нанесите противозадирную смазку на резьбу датчика и штуцера. Обратитесь к процедуре: Спецификации (303-08B Понижение токсичности выхлопа - 2.2L Duratorq - Td4, Спецификации).

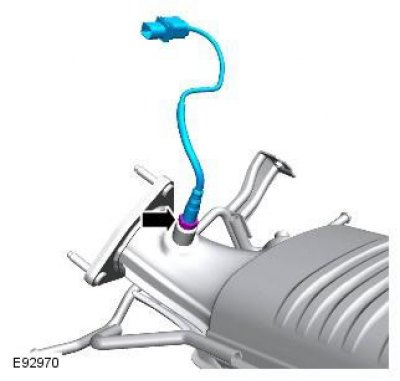

2. Установите датчик температуры. Момент затяжки: 35 Nm

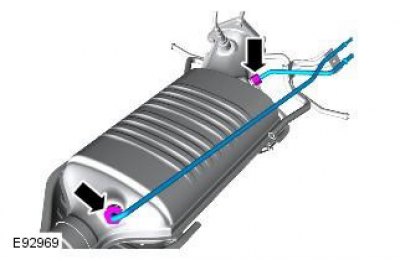

3. Установите трубопроводы датчика давления. Момент затяжки: 25 Nm
4. Установите трубный зажим. Момент затяжки: 10 Nm

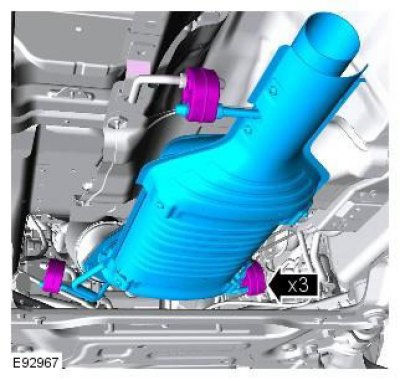

5. Установите фильтр продуктов сгорания дизельного топлива. Момент затяжки: 25 Nm
Предупреждение: Используйте новые гайки.
Внимание: Очистите сопрягаемые поверхности от инородного материала.

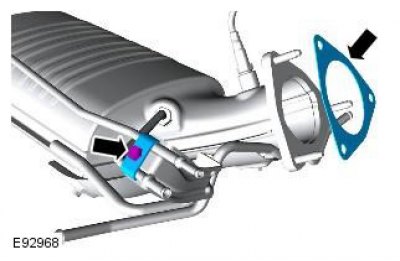

Примечание: Установите новую прокладку.
6. Состыкуйте электрический разъем датчика температуры.
Внимание: Удостоверьтесь в правильности расположения жгутов электропроводки.
7. Подсоедините шланги датчика.
Установочные метки должны быть отцентрированы. Закрепите шланг высокого давления зажимом.
8. Установите системы выпуска отработавших газов. Обратитесь к процедуре: Система выпуска отработавших газов (309-00A Система выпуска отработавших газов - 3.2L NA - I6, Снятие и установка).
9. Установите нижний защитный экран двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).
