Примечание: Удостоверьтесь в правильности расположения жгута электропроводки.
Снятие
Все автомобили
1. Снимите корпус воздушного фильтра. Обратитесь к процедуре: Воздушный фильтр (303-12B Распределение и фильтрация впускаемого воздуха - 2.2L Duratorq - Td4, Снятие и установка).
2. Снимите топливный фильтр. Обратитесь к процедуре: Топливный фильтр (310-01B Топливный бак и топливные магистрали - 2.2L Duratorq - Td4, Снятие и установка).
3. Снимите закрывающую панель моторного отсека. Обратитесь к процедуре: Центральная панель дополнительной перегородки - 2.2L Duratorq - Td4 (501-02 Кузовные панели передка, Снятие и установка).
4. Снимите кронштейн аккумулятора. Обратитесь к процедуре: Полка для установки аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Снятие и установка).
5. Снимите нижнюю защиту двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).
6. Снимите передний правый брызговик. Обратитесь к процедуре: Брызговик крыла (501-02 Кузовные панели передка, Снятие и установка).
7. Поднимите и подоприте автомобиль.
Предупреждение: Установите под автомобиль надежные опоры.

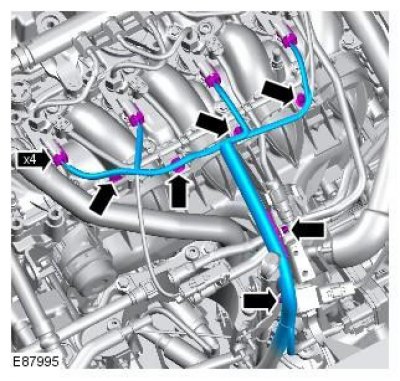

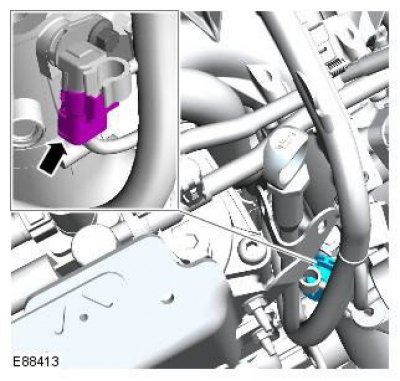

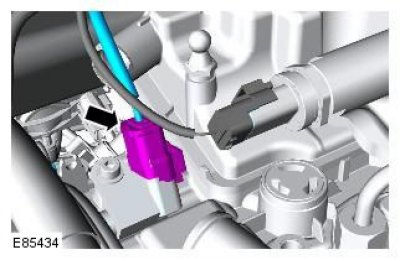

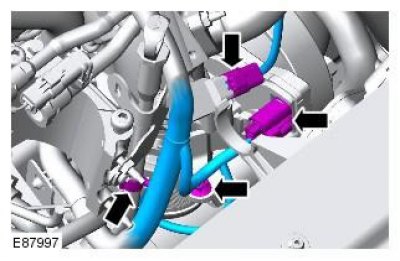

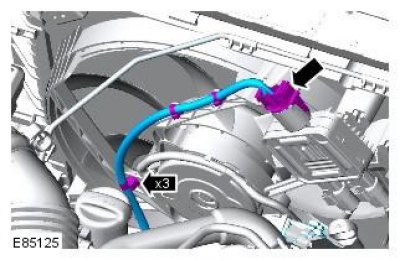

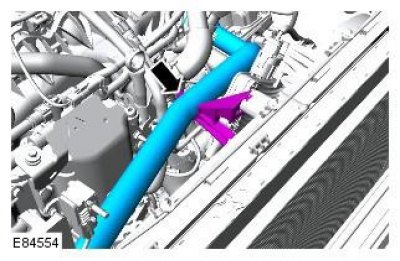

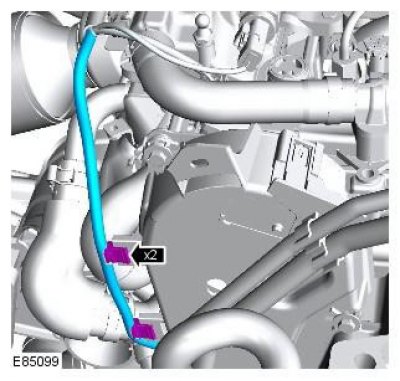

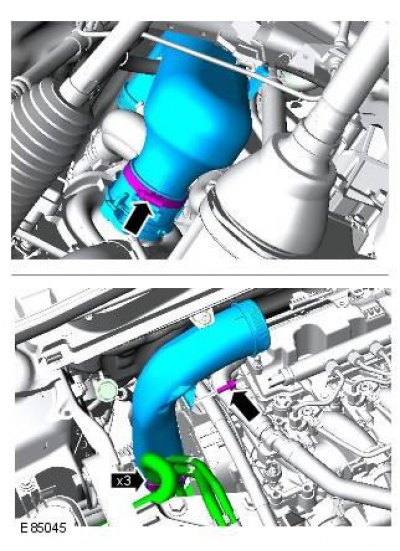

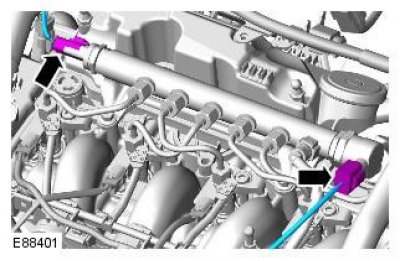

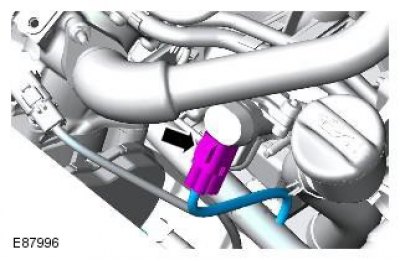

8. Момент затяжки: 10 Nm
9.
10.
11.
12.
13.
14.
15.
16.
17.

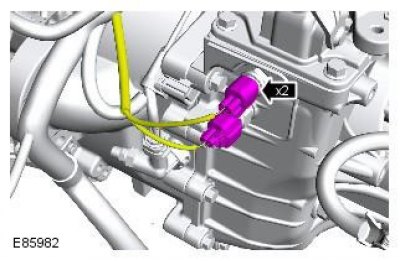

Автомобили с механической коробкой передач
18.

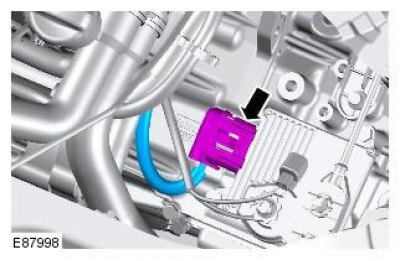

Автомобили с автоматической коробкой передач
19.
Все автомобили

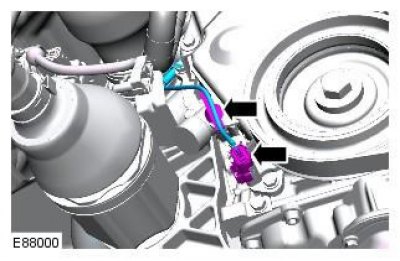

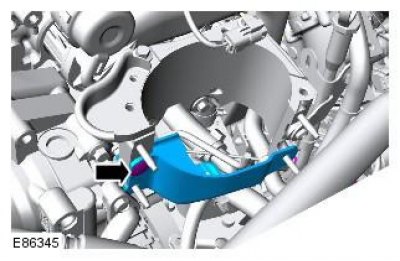

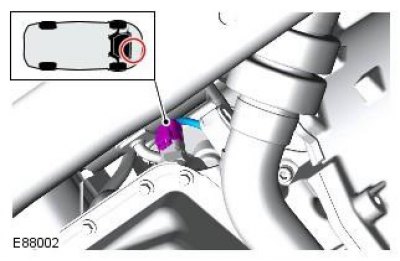

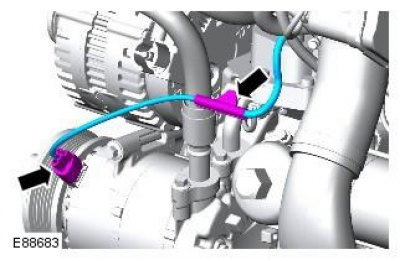

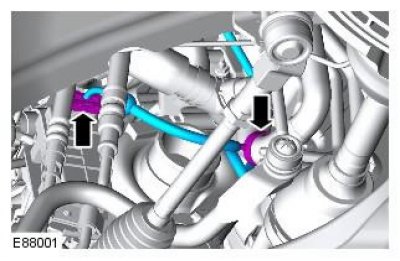

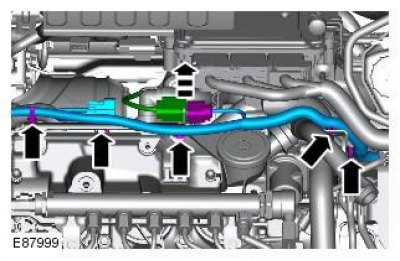

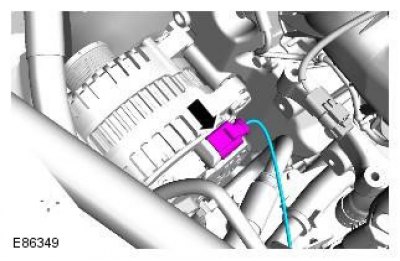

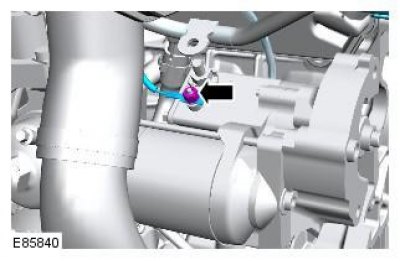

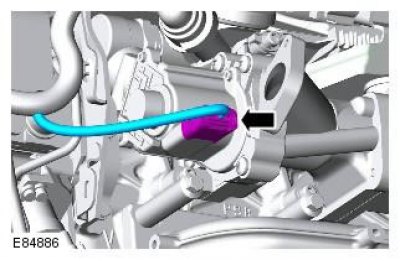

20. Момент затяжки: 6 Nm
21.
22.
23.
24.
25.
26.
27.
28.

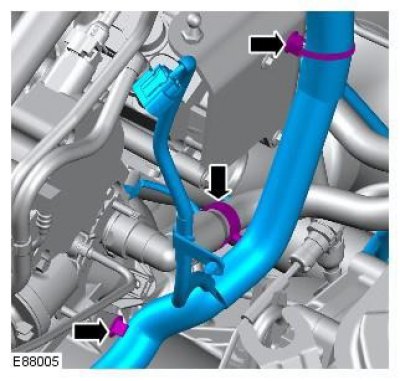

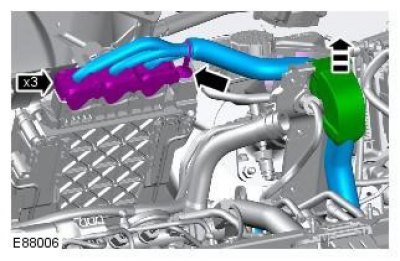

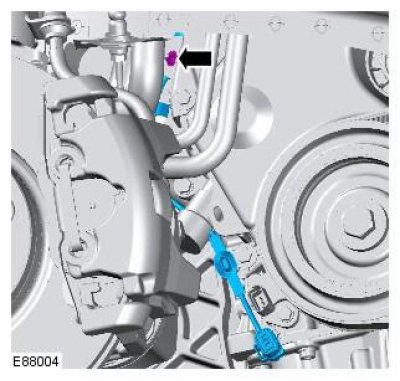

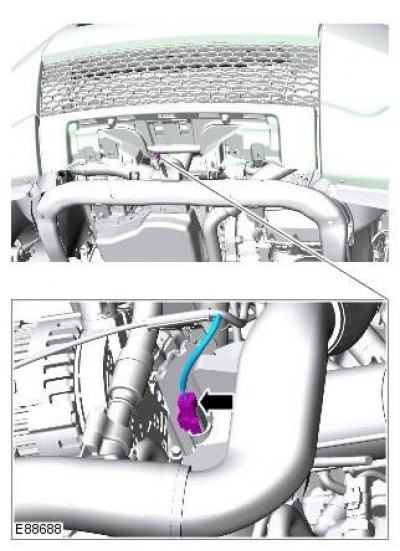

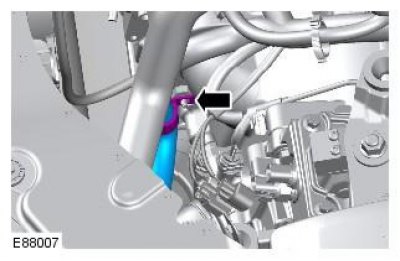

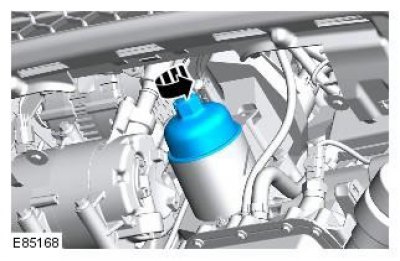

29. Момент затяжки: 25 Nm
30.
31.
32.
33.
34.

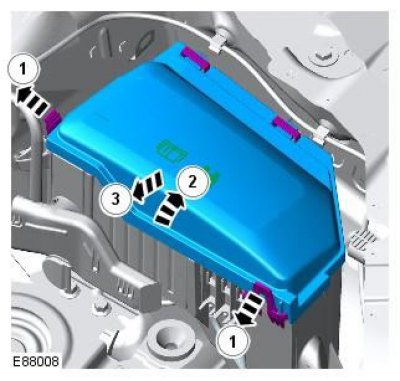

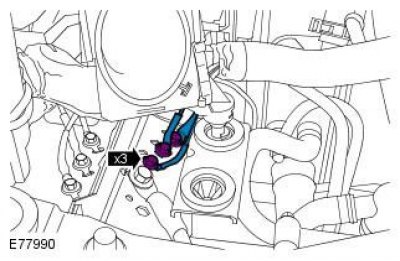

35. Момент затяжки: 10 Nm
36.

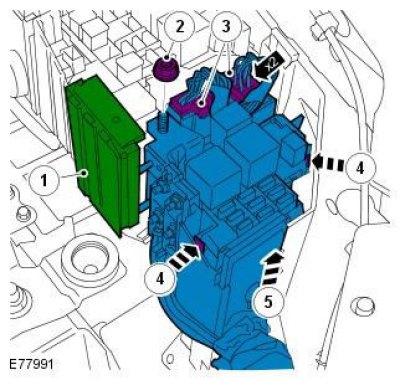

37. Извлеките жгут электропроводки из коммутационной коробки аккумуляторной батареи. Момент затяжки: 10 Nm
38. Снимите жгут электропроводки двигателя.
Установка
1. Установите элементы на место, действуя в обратной последовательности.
2. Проверьте уровень моторного масла, при необходимости долейте.
