Снятие
1. Снимите панель отделки задней боковой части кузова. Обратитесь к процедуре: Панель отделки задней боковой части кузова (501-05 Отделка салона, Снятие и установка).
2. Поднимите и подоприте автомобиль.
Предупреждение: Установите под автомобиль надежные опоры.
3. Снимите колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
4.

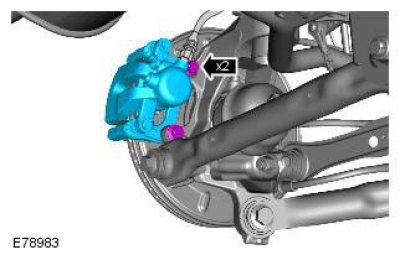

Внимание: Не нагружайте тормозной шланг.
5.

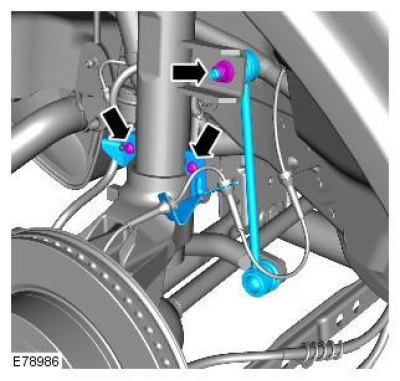

Внимание: Отбракуйте гайку.

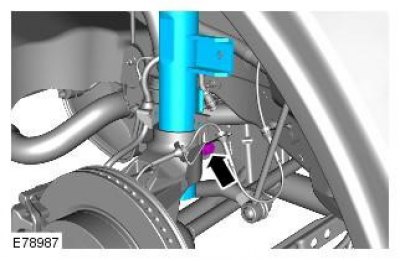

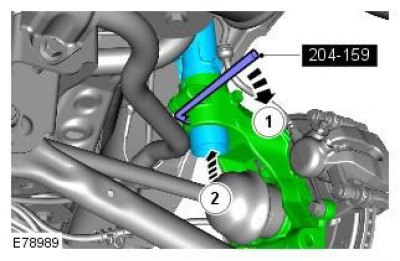

6. Выверните болт из опоры ступицы и отбракуйте его.

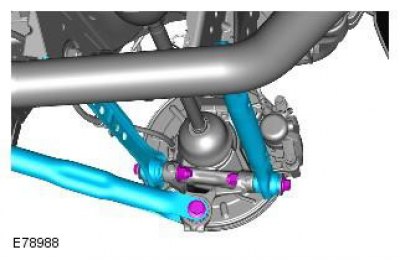

7.
8.
9.

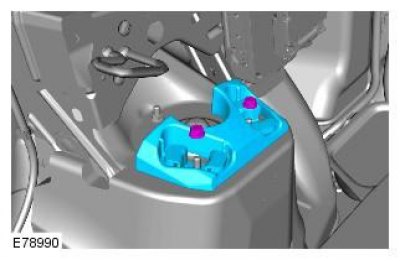

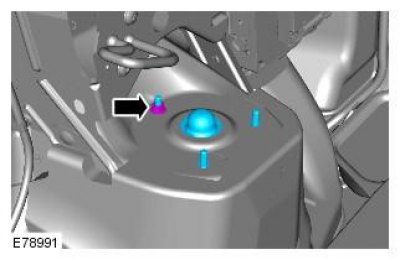

Внимание: Проследите за тем, чтобы никакие элементы не были защемлены/ зажаты.
10.
Установка
1. Установите амортизатор на ступицу в сборе. Момент затяжки: 110 Nm
Внимание: Используйте новые болты.
2. Установите амортизатор в сборе с пружиной. Момент затяжки: 32 Nm
3. Установите нижние рычаги подвески.
Внимание: Гайки и болты следует затягивать, когда вес автомобиля приходится на подвеску.
Информация размещена на интернет-сайте [autoinstruction.ru]
4. Установите тормозную магистраль и кронштейны датчика скорости колеса. Момент затяжки: 10 Nm
5. Закрепите стойку стабилизатора. Момент затяжки: 60 Nm
Предупреждение: Используйте новую гайку.
6. Закрепите тормозной суппорт и опорную пластину на опоре ступицы. Момент затяжки: 110 Nm
Очистите сопрягаемые поверхности от инородного материала. Проследите за тем, чтобы тормозной шланг не был перекручен и был правильно установлен.
7. Подоприте автомобиль, установив домкрат под заднюю ступицу.
Внимание: Гайки и болты следует затягивать, когда вес автомобиля приходится на подвеску.
8. Затяните гайку и болт продольного рычага. Момент затяжки: 270 Nm
9. Затяните гайки и болты переднего и заднего нижнего рычагов. Момент затяжки: 175 Nm
10. Установите колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
11. Установите панель отделки задней боковой части кузова. Обратитесь к процедуре: Панель отделки задней боковой части кузова (501-05 Отделка салона, Снятие и установка).
