Демонтаж
1. Снимите передний карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - передний.

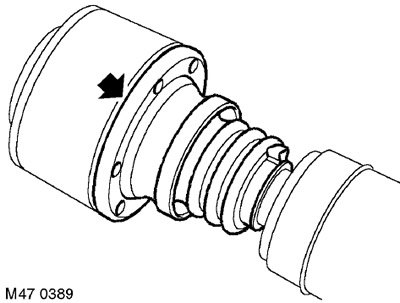

2. Зажмите шарнир в тисках и осторожно снимите чехол с корпуса шарнира.

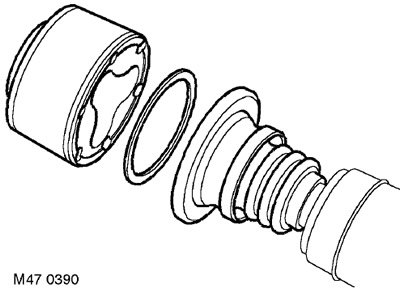

3. Снимите корпус шарнира и утилизируйте прокладку.

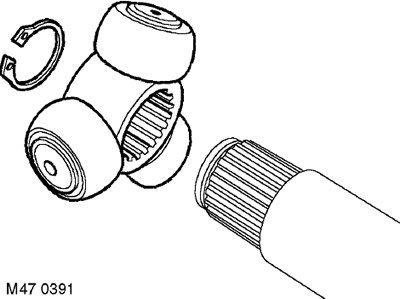

4. Удерживая вал в тисках, снимите стопорное кольцо, удерживающее трёхшиповик шарнира.
5. Снимите с вала трёхшиповик.

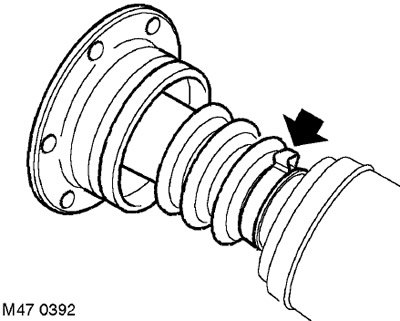

6. Снимите хомут, снимите и утилизируйте защитный чехол.
Установка
1. Отмойте консистентную смазку с корпуса шарнира и с вала.
2. Наденьте на вал новый защитный чехол с новым хомутом. Не затягивайте хомут.
3. Удерживая вал в тисках, наденьте на вал трёхшиповик и установите стопорное кольцо.
4. Заложите в узел поставляемую в комплекте консистентную смазку.
5. Распределите смазку по канавкам в корпусе шарнира и установите новый сальник, совместив отверстия под болты.
6. Вставьте вал в корпус шарнира, совместите отверстия чехла с отверстиями под болты, вставьте 6 болтов и наживите 6 гаек.
[Материал скопирован с онлайн-ресурса Autoinstruction.ru]

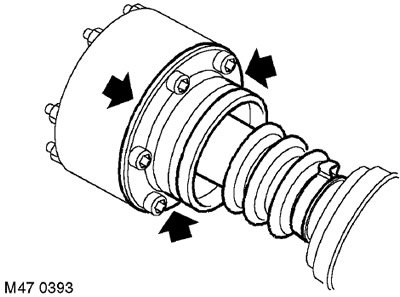

7. Обожмите стакан чехла в трёх местах, как показано на рисунке.

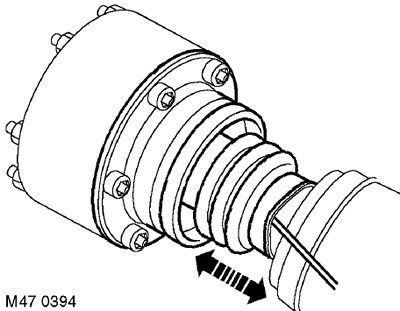

8. Приподнимите кромку чехла и сожмите шарнир для удаления воздуха.
9. Затяните хомут крепления чехла и снимите болты с гайками с корпуса шарнира.
10. Установите на место передний карданный вал.
