Демонтаж
1. Снимите подлежащий ремонту карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - передний.
2. Проверьте карданный шарнир на предмет износа или повреждения.
3. Протрите стопорные кольца и стаканы подшипников.
Внимание: Перед разборкой пометьте положение крестовины относительно проушин карданного шарнира. Это поможет провести правильную сборку и снизить вероятность нарушения балансировки вала.

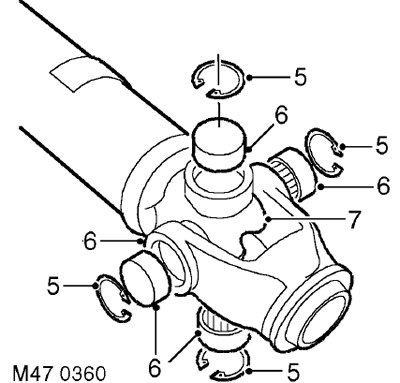

4. Снимите стопорные кольца.
5. Постучите по вилке, чтобы вышли стаканы подшипников. Снимите стаканы подшипников.
6. Выньте крестовину из вилок.
7. Отмойте вилки и отверстия под стаканы подшипников.
Установка
1. Снимите стаканы подшипников с новой крестовины.
2. Проверьте, чтобы все иглы подшипников были на месте и имели правильное положение внутри стаканов.
3. Проверьте, чтобы стаканы были на одну треть заполнены смазкой.
4. Вставьте новую крестовину с сальниками в одну из вилок.
5. Частично вставьте один стакан в проушину вилки и введите в стакан шип крестовины.
6. Вставьте стакан в противоположную проушину.
7. Прессом установите оба стакана на место.
8. Допрессуйте оба стакана до появления нижней кромки канавки стопорного кольца.
Внимание: Если запрессовать стаканы на большую глубину, то их можно повредить.
9. Установите стопорные кольца и проверьте, чтобы не было осевого люфта.
10. Вставьте крестовину во вторую вилку. Установите стаканы подшипников и крестовины, как описано в пунктах с 4 по 8.
11. Установите карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - передний.
