Передний карданный вал 6-цилиндрового двигателя с механической и автоматической трансмиссией и двигателя 4ZE1

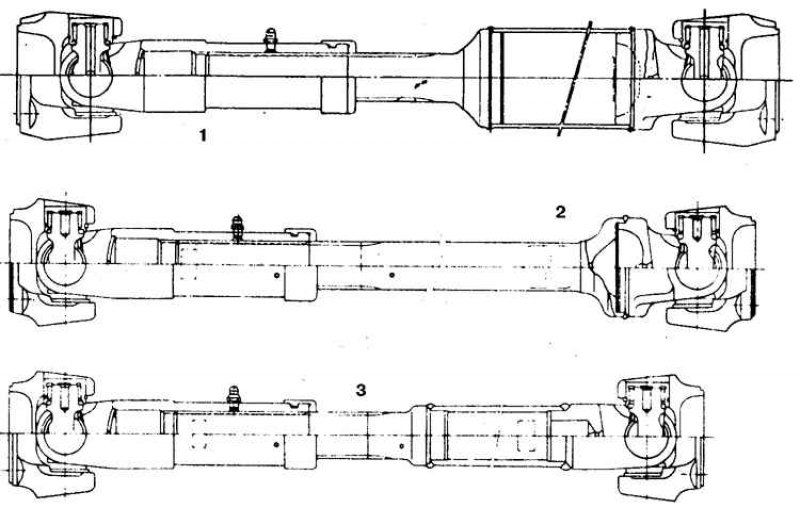

1 – передний карданный вал двигателя с механической трансмиссией; 2 – передний карданный вал двигателя с автоматической трансмиссией; 3 – передний карданный вал двигателя 4ZE1
Снятие
1. Поднимите автомобиль и установите на подставки.
2. Нанесите метки взаимной ориентации фланцев карданного вала на раздаточной коробке и на фланце ведущей шестерни главной передачи.
3. Снимите карданный вал переднего моста, для чего отверните болты шлицевого фланца вилки карданного шарнира и снимите передний вал с раздаточной коробки. Не допускайте выпадения фланца с вала раздаточной коробки.
4. Отверните болты крепления фланца карданного шарнира к фланцу ведущей шестерни главной передачи и снимите карданный вал.
Установка
1. Совместите метки на фланцах вала, раздаточной коробки и главной передачи.
2. Затяните болты крепления фланца карданного шарнира к фланцу ведущей шестерни главной передачи.
3. Затяните болты крепления фланца карданного шарнира к фланцу вала раздаточной коробки.
4. Опустите автомобиль.
