Детали заднего карданного вала

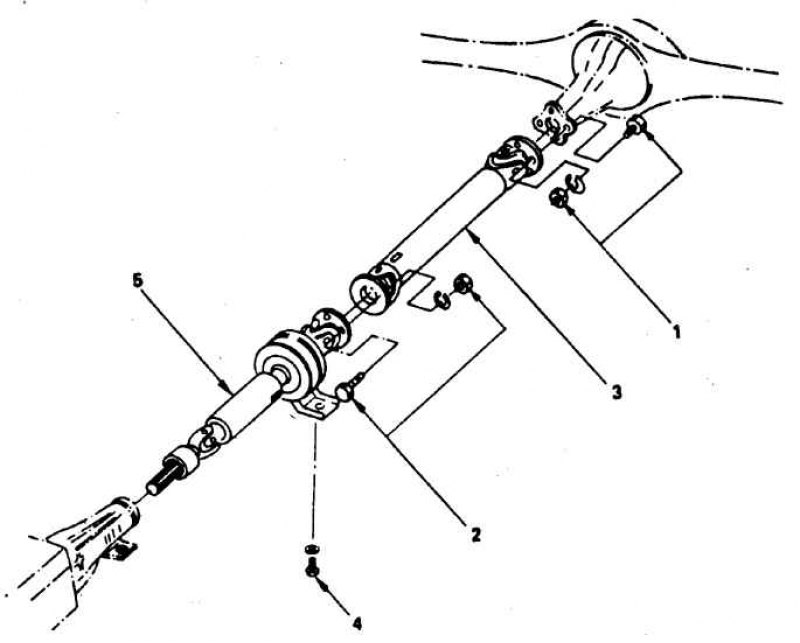

1 – болт фланца задней передачи; 2 – болт фланца передней секции карданного вала; 3 – задняя секция карданного вала; 4 – болт крепления кронштейна опоры вала; 5 – передняя секция карданного вала
Автомобили Аmigo/ Mu/ Jazz, Rodeo/ Passport и Trooper/ Bighorn
Снятие
Заднеприводные автомобили
1. Поднимите автомобиль и установите на подставки.
2. Нанесите метки взаимной ориентации вилки и вала.
3. Отверните болты крепления и снимите карданный вал.
4. При установке совместите нанесенные метки и затяните болты.
Автомобили с колесной формулой 4х4
5. Поднимите автомобиль и установите на подставки.
6. Нанесите метки взаимной ориентации на фланце карданного вала и на фланце ведущей шестерни заднего моста.
7. На автомобилях с одним карданным валом отверните гайки крепления фланца вала к фланцу хвостовика ведущей шестерни заднего моста. Опустите вал и достаньте из трансмиссии.
8. На автомобилях с 2-секционным карданным валом выполните следующие процедуры:
- 8.1. Отверните гайки крепления фланца задней секции вала к фланцу ведущей шестерни заднего моста.
- 8.2. Отверните гайки крепления фланца задней секции вала к фланцу передней секции.
- 8.3. Отверните болты крепления средней опоры к кузову, сместите переднюю секцию карданного вала назад и снимите с автомобиля.
Установка
1. На автомобилях с 2-секционным карданным валом установите вал в следующем порядке:
- 1.1. Установите переднюю секцию карданного вала в трансмиссию, установите среднюю опору, заверните и затяните болты крепления опоры к кузову.
- 1.2. Присоедините заднюю секцию вала к фланцу передней секции, затяните болты крепления.
- 1.3. Присоедините заднюю секцию вала к фланцу хвостовика заднего моста, затяните гайки.
2. На автомобилях с 1-секционным карданным валом установите вал в трансмиссию, соедините фланец вала с фланцем ведущей шестерни заднего моста.
