Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите клапанную крышку.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка клапанной крышки.
3. Для облегчения последующей сборки пометьте трубку перепуска ОГ и теплообменника.

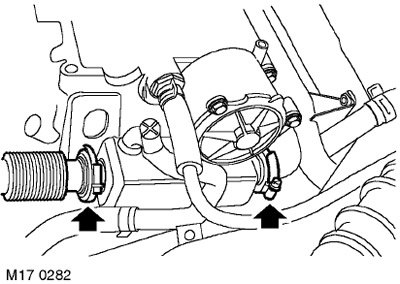

4. Ослабьте хомуты крепления трубок перепуска ОГ к теплообменнику.
5. Снимите трубку, соединяющую теплообменник системы рециркуляции клапаном рециркуляции.

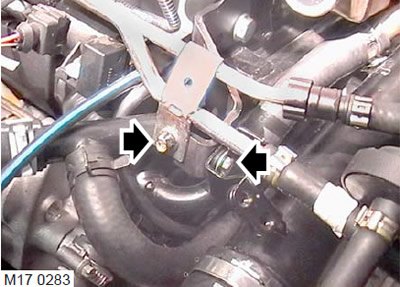

6. Отверните болт крепления топливной рампы к опорному кронштейну.
7. Отверните болт крепления выходного шланга турбокомпрессора к опорному кронштейну.
8. Снимите нижнюю защиту двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

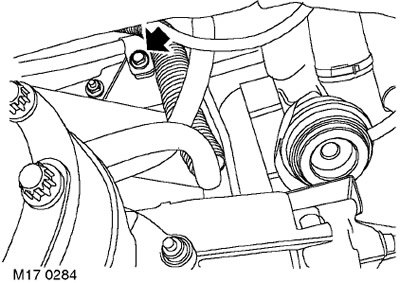

9. Отверните болт крепления выходного шланга турбокомпрессора к верхней распределительной трубе системы охлаждения.

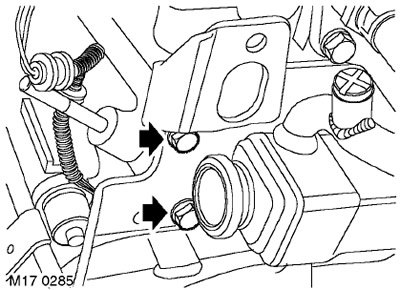

10. Отверните 2 болта крепления кронштейна трубки к такелажному рыму двигателя, снимите кронштейн.

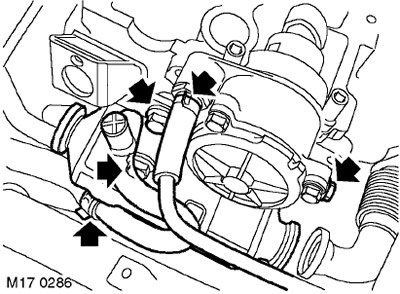

11. Освободите хомут и снимите вакуумный шланг.
12. Отверните три болта крепления теплообменника охлаждения ОГ (системы рециркуляции) к головке цилиндров и к рыму.
13. Поднимите теплообменник над кронштейном и поставьте под шлангами системы охлаждения ёмкость для сбора охлаждающей жидкости.
14. Ослабьте хомуты и снимите шланги с теплообменника, дайте стечь охлаждающей жидкости.
15. Снимите теплообменник системы рециркуляции отработавших газов (EGR).
Установка
1. Установите теплообменник системы охлаждения, наденьте шланги системы охлаждения и установите хомуты.
2. Установите теплообменник системы рециркуляции на кронштейн, вверните болты и затяните их моментом 25 Нм.
3. Установите кронштейн крепления трубки к такелажному рыму, вверните болты и затяните их моментом 25 Нм.
4. Присоедините вакуумные шланги и затяните хомуты.
5. Вверните болт крепления шланга турбокомпрессора к трубе системы охлаждения и затяните его. Момент затяжки 25 Нм.
6. Установите на место нижнюю защиту двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
7. Вверните болт крепления выходного воздушного шланга турбокомпрессора к опорному кронштейну и затяните его. Момент затяжки 10 Нм.
8. Вверните болт крепления топливной рампы к опорному кронштейну и затяните его. Момент затяжки 10 Нм.
9. Установите трубку перепуска ОГ на теплообменник, но не затягивайте до окончания установки клапанной крышки.
10. Наденьте хомут крепления трубки перепуска ОГ и затяните винт.
11. Установите клапанную крышку.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка клапанной крышки.
12. Присоедините "отрицательную" клемму аккумуляторной батареи.
13. Долейте до нужного уровня охлаждающую жидкость.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Система охлаждения и промежуточный охладитель наддувочного воздуха.
