Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
Предостережение: Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. Во время работы с топливом необходимо иметь под рукой огнетушитель пенного типа, углекислотный (СО2), газовый или порошковый.
2. Снимите прокладки впускного коллектора.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА - Td4, РЕМОНТНЫЕ РАБОТЫ, Прокладки впускного коллектора.
3. Снимите стартер.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Стартер - двигатель Td4.
4. Снимите гидравлическую опору.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Гидроопора двигателя правая.
5. Снимите ремень привода навесных агрегатов.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td4.

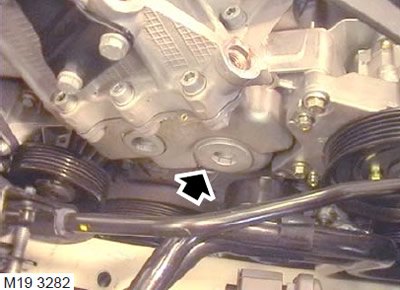

6. Выверните заглушку монтажного окошка в крышке привода ГРМ и утилизируйте прокладку.

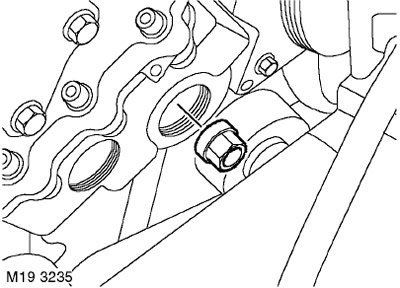

7. Отверните гайку крепления звёздочки привода топливного насоса.

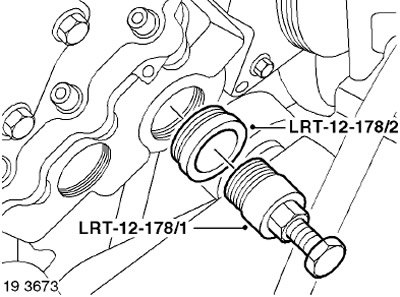

8. Установите оправку LRT-12-178/2 в крышку привода ГРМ.
9. Установите съёмник LRT-12-178/1 на звёздочку топливного насоса и, затягивая центральный болт съёмника, снимите звёздочку с насоса.
Внимание: Не снимайте съёмник со звёздочки до тех пор, пока не будет установлен топливный насос.

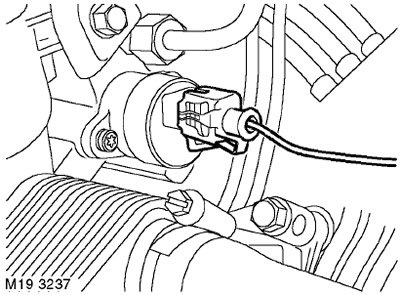

10. Отсоедините электрический разъём от топливоподкачивающего насоса.

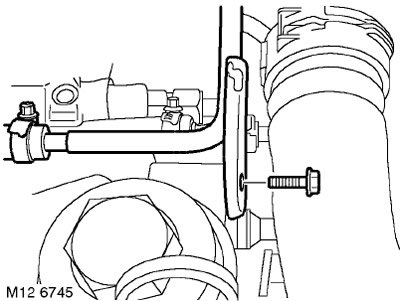

11. Отверните болт крепления кронштейна топливной трубки к головке масляного фильтра.

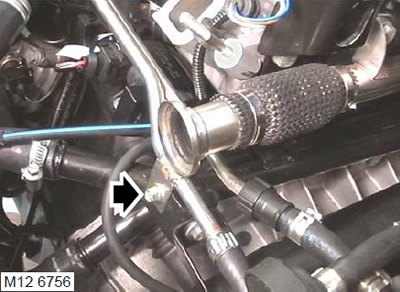

12. Отверните болт крепления топливной рампы к трубе системы охлаждения.
13. Разложите ветошь под топливным насосом для сбора вытекающего топлива.
Внимание: Следует не допустить попадания масла или жидкости на генератор.

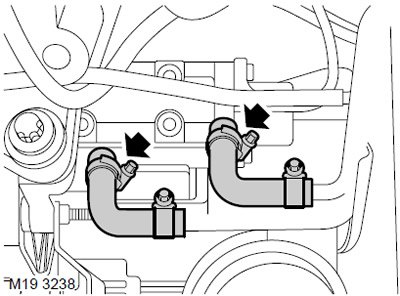

14. Отверните 2 хомута и отсоедините топливные шланги от насоса.

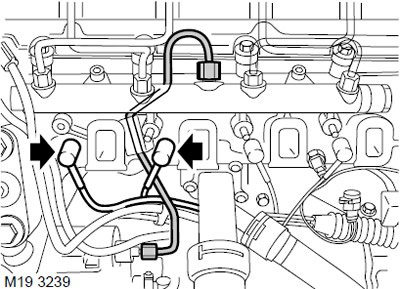

15. Ослабьте 2 гайки и снимите топливную трубку высокого давления. Снимите опорную втулку трубки.
Внимание: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.
16. Отсоедините колпачки от свечей накаливания 1-го и 2-го цилиндров и отведите в сторону от топливного насоса.

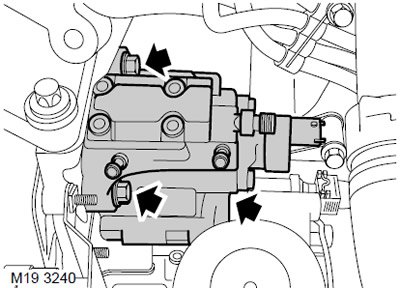

17. Отверните 3 гайки, высвободите и снимите топливный насос. Утилизируйте прокладку.
Установка
1. Протрите топливный насос и ответные привалочные поверхности.
2. Установите новую прокладку топливного насоса.
3. Установите топливный насос на место и затяните гайки крепления. Момент затяжки 24 Нм.
4. Наденьте колпачки на свечи накаливания.
5. Протрите штуцеры высокого давления.
6. Установите опорную втулку на трубку высокого давления, наживите гайки на трубке и затяните их моментом 20 Нм.
7. Присоедините к насосу топливные шланги и затяните хомуты.
8. Вверните болты крепления топливных трубок низкого давления и затяните их. Момент затяжки 10 Нм.
9. Присоедините разъём к насосу.
10. Снимите оправку LRT-12-178/2 и съёмник LRT-12-178/1.
11. Наверните гайку крепления звёздочки топливного насоса и затяните её. Момент затяжки 65 Нм.
12. Протрите заглушку монтажного отверстия.
13. Установите на заглушку новое уплотнение, вверните заглушку и затяните её моментом 30 Нм.
14. Установите ремень привода вспомогательных агрегатов.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td4.
15. Установите гидравлическую опору.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Гидроопора двигателя правая.
16. Установите на место стартер.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Стартер - двигатель Td4.
17. Установите прокладки впускного коллектора.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА - Td4, РЕМОНТНЫЕ РАБОТЫ, Прокладки впускного коллектора.
18. Присоедините "отрицательную" клемму аккумуляторной батареи.
