Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите опору двигателя.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Гидроопора двигателя правая.
3. Ослабьте 3 болта крепления шкива привода насоса рулевого гидроусилителя.
4. Снимите ремень привода навесного оборудования.
[Перейдите к источнику по ссылке Autoinstruction.ru]
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td4.
5. Поднимите двигатель на подъемнике.
6. Отверните болты и снимите шкив привода насоса гидроусилителя.
7. Укройте генератор, чтобы на него не попала рабочая жидкость.
8. Подставьте контейнер под насос рулевого гидроусилителя, ослабьте хомут и отсоедините от насоса подводящий шланг. Дайте рабочей жидкости стечь.
Внимание: Следует не допустить попадания масла или жидкости на генератор.
9. Отверните полый болт крепления выпускного шланга к насосу. Отсоедините шланг, снимите и выбросьте уплотнительные шайбы.
Внимание: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.
10. Выверните 4 болта и снимите насос гидроусилителя.

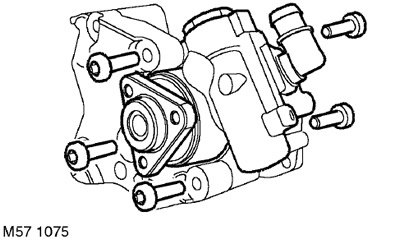

11. Отверните 5 болтов с головкой Torx, с помощью которых насос гидроусилителя крепится к опорным кронштейнам. Соберите опорные кронштейны.
Установка
1. Установите на насос гидроусилителя опорные кронштейны, заверните болты с головкой Torx и затяните их с моментом 25 Нм.
2. Установите на место насос гидроусилителя и заверните болты. Затяните болты М8 с моментом 25 Нм, а болты М6 - с моментом 10 Нм.
3. Взяв новые уплотнительные шайбы, подсоедините выпускной шланг к насосу гидроусилителя, заверните полый болт и затяните его с моментом 25 Нм.
4. Протрите насос гидроусилителя и места крепления шлангов.
5. Подсоедините впускной шланг к насосу гидроусилителя и закрепите его новым хомутом.
6. Установите на насос гидроусилителя шкив привода насоса и затяните болты от руки.
7. Установите ремень привода навесного оборудования.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td4.
8. Затяните болты крепления шкива привода насоса рулевого гидроусилителя с моментом 10 Нм.
9. Установите опору двигателя.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Гидроопора двигателя правая.
10. Присоедините "отрицательную" клемму аккумуляторной батареи.
