Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите кронштейн верхней опоры двигателя.
ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Кронштейн правой опоры двигателя в сборе.

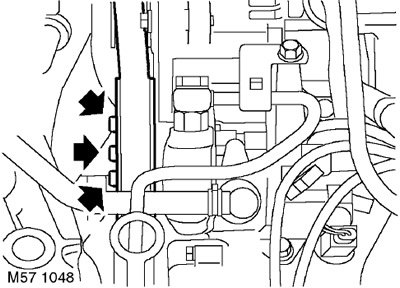

3. Ослабьте болты крепления шкива привода насоса рулевого гидроусилителя.

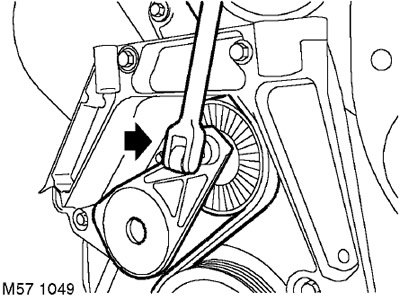

4. С помощью головки на 3/8 дюйма поднимите натяжной ролик и снимите приводной ремень со шкивов генератора и привода насоса рулевого гидроусилителя.
5. Установите контейнер для сбора рабочей жидкости рулевого гидроусилителя (PAS).
6. Ослабьте хомут и отсоедините впускной шланг от насоса гидроусилителя.
7. Отверните полый болт крепления выпускного шланга к насосу. Отсоедините шланг, снимите и выбросьте уплотнительные шайбы.
Внимание: Чтобы не повредить компоненты,отворачивайте и заворачивайте соединительные элементы, удерживая штуцер вторым гаечным ключом.
8. Отверните болт крепления опорного кронштейна выпускного трубопровода к головке блока цилиндров и отведите трубопровод в сторону.
9. Отверните 3 болта крепления шкива привода насоса гидроусилителя к насосу гидроусилителя и снимите шкив.
Внимание: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.
10. Отверните 3 болта крепления насоса гидроусилителя к опорному кронштейну.
11. Снимите насос гидроусилителя.
Установка
1. Приложите насос гидроусилителя к опорному кронштейну.
2. Заверните болты крепления насоса гидроусилителя к опорному кронштейну и затяните их с моментом 25 Нм.
3. Установите на насос гидроусилителя шкив привода насоса и затяните болты от руки.
4. Снимите пробку с выпускного шланга.
5. Очистите полый болт и его посадочные поверхности.
6. Взяв новые уплотнительные шайбы, подсоедините выпускной шланг к насосу гидроусилителя, заверните полый болт и затяните его с моментом 20 Нм.
Внимание: Чтобы не повредить компоненты, отворачивайте и заворачивайте соединительные элементы, удерживая штуцер вторым гаечным ключом.
7. Установите на место хомут трубопровода. Заверните болт и затяните его с моментом 22 Нм.
8. Очистите от грязи место крепления впускного шланга к насосу гидроусилителя.
9. Снимите пробку с впускного шланга, наденьте на него новый хомут и подсоедините шланг к насосу.
10. Уберите контейнер для сбора рабочей жидкости.
11. Очистите от грязи канавку шкива и беговую дорожку натяжного ролика.
12. С помощью квадратной головки на 3/8 дюйма поднимите натяжной ролик и наденьте приводной ремень на шкивы.
13. Затяните болты крепления шкива привода насоса рулевого гидроусилителя с моментом 10 Нм.
14. Установите кронштейн верхней опоры двигателя.
ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Кронштейн правой опоры двигателя в сборе.
15. Присоедините "отрицательную" клемму аккумуляторной батареи.
16. Прокачайте систему рулевого гидроусилителя.
РУЛЕВОЕ УПРАВЛЕНИЕ, РЕГУЛИРОВКИ, Удаление воздуха из системы рулевого гидроусилителя.
