Демонтаж

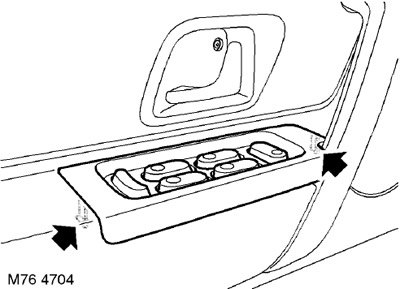

1. Осторожно освободите панель управления стеклоподъемниками от крепления к декоративной панели.

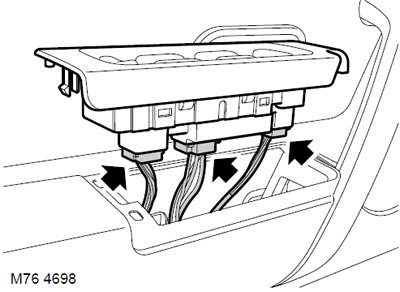

2. Отсоедините 3 электрических разъема от панели управления стеклоподъемниками и снимите ее.

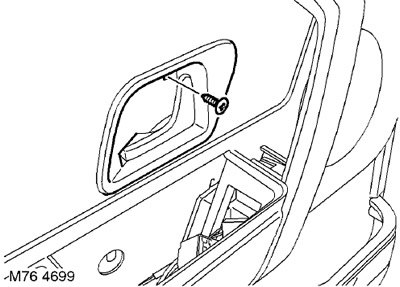

3. Отверните винт крепления накладки рукоятки к двери и снимите накладку.

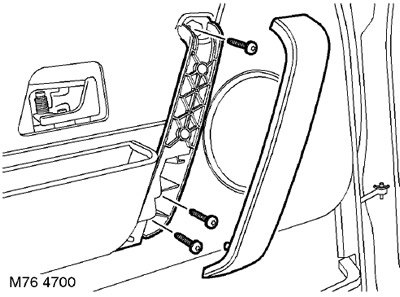

4. Снимите накладку с дверной ручки и отверните 3 винта крепления ручки к двери.

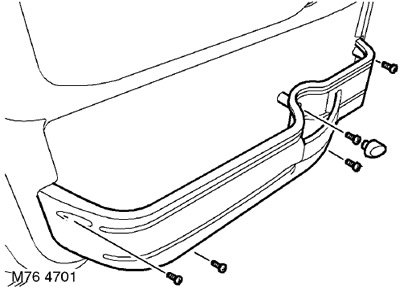

5. Снимите заглушку, закрывающую центральный винт. Отверните 5 винтов крепления кармана к двери.
(Материал скопирован с онлайн-ресурса: www.autoinstruction.ru)

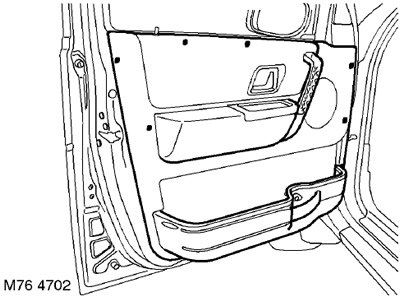

6. Освободите 6 фиксаторов декоративной панели и снимите декоративную панель.
Примечание: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.
7. Запомните место положения длинного фиксатора и снимите 6 фиксаторов с декоративной панели.
8. Снимите фиксаторы, с помощью которых дверной карман крепится к декоративной панели.
Примечание: Операция демонтажа фиксаторов дверного кармана не относится к автомобилям до 2004-го модельного года.

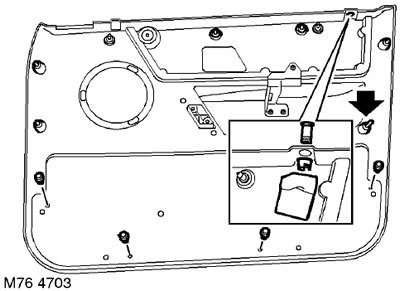

9. Отверните 4 винта Torx крепления дверного кармана к декоративной панели и снимите карман.
10. Снимите прокладку из вспененного материала с направляющей кнопки блокировки.
11. Освободите фиксатор и снимите направляющую кнопки блокировки.
12. Освободите от крепления и снимите стопорное кольцо, с помощью которого дверная ручка крепится к декоративной панели.
13. Снимите 2 фиксатора, с помощью которых дверная ручка крепится к декоративной панели, и снимите ручку.
Примечание: Пластиковые фиксаторы устанавливаются только на заводе-изготовителе. В последующем для крепления всех элементов, установленных на заводе на пластиковых фиксаторах, следует использовать винты.
Установка
1. Установите дверную ручку на декоративную панель и закрепите ее винтами и стопорным кольцом.
2. Установите направляющую кнопки блокировки на декоративную панель и закрепите ее фиксатором.
3. Установите прокладку из вспененного материала на направляющую кнопки блокировки.
4. Установите дверной карман на декоративную панель и закрепите его винтами Torx.
5. Установите на декоративную панель фиксаторы.
6. Установите декоративную панель на дверь и закрепите фиксаторы.
7. Заверните винты крепления дверной ручки и установите на нее накладку.
8. Установите накладку рукоятки и закрепите ее винтом.
9. Заверните винты крепления дверного кармана и установите заглушку на центральный винт.
10. Установите панель управления стеклоподъемниками, подсоедините электрические разъемы и закрепите панель управления стеклоподъемниками на декоративной панели.
