Демонтаж
1. Снимите пластиковую накладку двери багажного отделения.
ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Пластиковая накладка двери багажного отделения.
2. Отсоедините 2 электрических разъема типа "Lucar" от обогревателя стекла.
3. Опустите стекло для обеспечения доступа к болтам крепления стекла к скобам.
4. Ослабьте болты крепления стекла к скобам, освободите и выньте заднее стекло.
Сборка

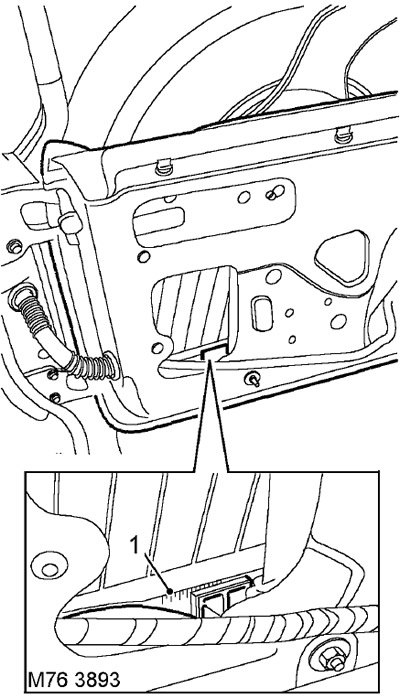

1. Вставьте в дверь заднее стекло. Выровняйте положение скоб по установочным меткам на стекле.
2. Убедитесь в том, что стекло полностью опущено вниз на скобу, ближайшую к дверной петле. Затяните болт крепления стекла к скобе.
3. Установите стекло в горизонтальное положение, подняв скобу, расположенную ближе к дверному замку, таким образом, чтобы выровнять электропроводную сетку обогревателя относительно нижнего уплотнителя.
4. Затяните болты крепления стекла к скобам с моментом 8 Нм.
5. Поднимите стекло и подсоедините к обогревателю разъемы типа "Lucar".
6. Убедитесь в том, что зазор между стеклом и накладками обоих задних стоек 'E' составляет 5 мм. В случае необходимости отрегулируйте положение стекла по установочным меткам.
7. Ослабьте нижние регулировочные стопорные гайки.
8. Ослабьте прижимные винты таким образом, чтобы между стеклом и уплотнителем появился зазор.
9. Заверните прижимные винты, чтобы стекло коснулось уплотнителя.
10. Заверните прижимные винты, чтобы прижать уплотнитель к стеклу на 1 мм.
11. Убедитесь в том, чтобы стекло контактировало с уплотнителем по всей его длине.
12. Опустите стекло и затяните стопорные гайки с моментом 14 Нм.
13. Проверьте прижимное усилие.
14. Поднимите и опустите стекло для проверки правильности его прилегания.
15. Установите пластиковую накладку на дверь багажного отделения.
ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Пластиковая накладка двери багажного отделения.
