Демонтаж
1. Отверните винт крепления накладки рукоятки к двери и снимите накладку.
2. Освободите от крепления и снимите накладку дверной ручки.
3. Отверните 3 винта крепления дверной ручки к двери.
4. Освободите декоративную накладку от крепления к двери.
5. Отсоедините электрический разъем от высокочастотного динамика.
6. Отсоедините электрический разъем от панели управления стеклоподъемником и снимите декоративную панель.
Примечание: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.
7. Освободите 2 фиксатора и снимите накладку панели управления стеклоподъемником с декоративной панели.
8. Снимите стопорное кольцо, с помощью которого высокочастотный динамик крепится к декоративной панели, и снимите динамик.

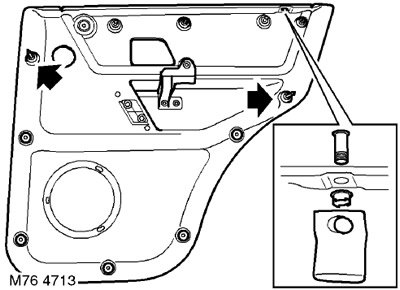

9. Снимите прокладку из вспененного материала с направляющей кнопки блокировки.
10. Освободите фиксатор и снимите направляющую кнопки блокировки.
11. Запомните место положения 2 длинных фиксаторов и снимите 9 фиксаторов с декоративной панели.
12. Освободите от крепления и снимите стопорное кольцо, с помощью которого дверная ручка крепится к декоративной панели.
13. Снимите 2 фиксатора, с помощью которых дверная ручка крепится к декоративной панели, и снимите ручку.
Примечание: Пластиковые фиксаторы устанавливаются только на заводе-изготовителе. В последующем для крепления всех элементов, установленных на заводе на пластиковых фиксаторах, следует использовать винты.
Установка
1. Установите дверную ручку на декоративную панель и закрепите ее винтами и стопорным кольцом.
2. Установите на декоративную панель фиксаторы.
3. Установите направляющую кнопки блокировки на декоративную панель и закрепите ее фиксатором.
4. Установите прокладку из вспененного материала на направляющую кнопки блокировки.
5. Установите высокочастотный динамик в дверную панель и закрепите его стопорным кольцом.
6. Установите на декоративную панель и закрепите панель управления стеклоподъемником и ее накладку.
7. Подсоедините электрические разъемы к панели управления стеклоподъемником и высокочастотному динамику.
8. Приложите декоративную панель к двери, выровняйте положение фиксаторов панели относительно отверстий двери и с силой нажмите на панель.
9. Заверните и затяните винты крепления дверной ручки к двери.
10. Установите и закрепите накладку на дверной ручке.
11. Установите рукоятку на декоративную панель и закрепите ее винтом.
