Специальный инструмент
 Монтажное приспособление (LRT-41-019) 307-486 |  Монтажное приспособление 308-636 |  Монтажное приспособление 205-818 |
Снятие
1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Поднимите и подоприте автомобиль.
3. Слейте жидкость из раздаточной коробки. Для получения дополнительной информации обратитесь к Слив трансмиссионной жидкости из раздаточной коробки и заливка трансмиссионной жидкости в раздаточную коробку (41.20.04)
4. Снимите раздаточную коробку. Для получения дополнительной информации обратитесь к Раздаточная коробка - 2.7L Diesel (41.20.25.99)
5. Вместе с помощником закрепите раздаточную коробку на плоской поверхности, обратив вниз поверхность контакта с коробкой передач. Закрепите ее 2 болтами.
6.
Предостережение: Обязательно используйте средство для защиты глаз.
Снимите электродвигатель переключения.
- Выверните 4 болта.
- Удалите посторонние частицы из отверстий для болтов.
7.
Предостережение: Обязательно используйте средство для защиты глаз.
Выверните 17 болтов Torx, крепящих картер раздаточной коробки.
- 2 болта, указанных на рисунке, должны оставаться полностью затянутыми.
- Удалите посторонние частицы из отверстий для болтов.
8. Вместе с помощником отсоедините раздаточную коробку и закрепите на плоской поверхности, обратив вниз заднюю поверхность коробки.
9.
Предостережение: Обязательно используйте средство для защиты глаз.
Внимание: Соблюдайте осторожность, чтобы не повредить сопрягаемые поверхности.

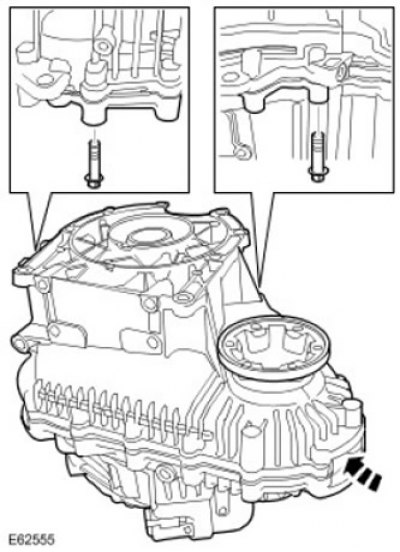

Снимите переднюю половину раздаточной коробки.
- Выверните 2 оставшихся болта Torx
- Удалите посторонние частицы из отверстий для болтов.
- Используйте молоток с мягкой головкой.
10.
Внимание: Отметьте установочные положения специальный шайб.
Снимите 2 специальных шайбы.

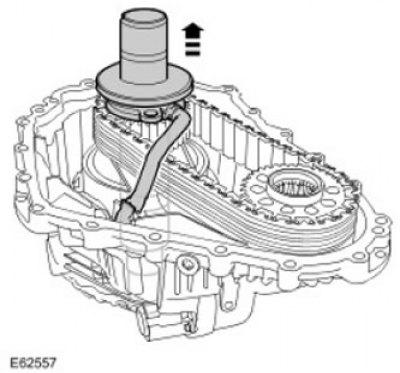

11. Снимите первичный вал и масляный насос в сборе. Снимите заборную трубку насоса рабочей жидкости.

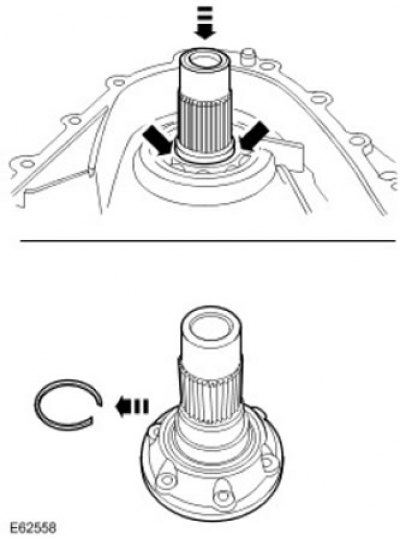

12. Снимите передний выходной фланец.
- Сожмите стопорное кольцо.
- Продавите фланец через подшипник.
- Снимите и отбракуйте стопорное кольцо.
13.
Внимание: Соблюдайте осторожность, чтобы не повредить поверхность скольжения и направляющую поверхность уплотнения.
Снимите уплотнение выходного фланца.
14. Снимите подшипник выходного фланца.
Установка
1. Удалите герметик с контактных поверхностей раздаточной коробки.
2. Очистите магнитный фильтр.
3.
Внимание: Закругление на внутреннем кольце подшипника должно быть обращено к уплотнению.

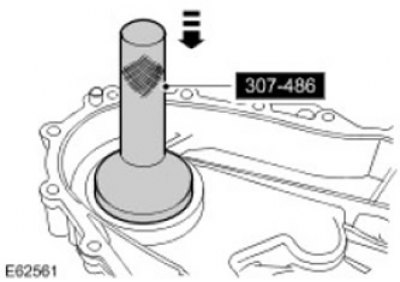

С помощью специального инструмента установите подшипник выходного фланца. Очистите сопрягаемые поверхности деталей.

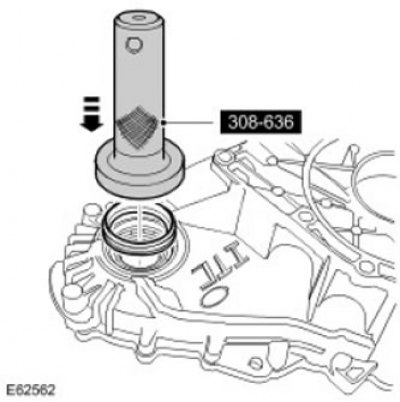

4. С помощью специального инструмента установите новый сальник.
- Очистите контактные поверхности деталей.
- Смажьте новое уплотнение.
5.
Внимание: Перед установкой выходного фланца отцентрируйте стопорное кольцо в канавке стопорного кольца.
Внимание: Будьте очень внимательны, стопорное кольцо должно войти в подшипник под прямым углом.

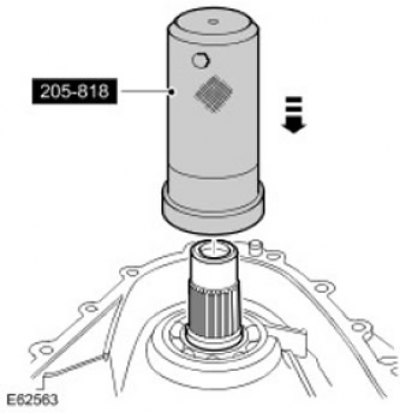

Вместе с помощником, используя специальный инструмент, установите фланец привода.
- Очистите контактные поверхности деталей.
- Установите новое стопорное кольцо.
- Убедитесь, что стопорное кольцо полностью вошло в зацепление и фиксирует фланец привода.
6.
Предупреждение: Убедитесь, что шайбы установлены правильно.
Установите 2 специальных шайбы. Очистите детали.
7.
Внимание: Убедитесь, что масляный насос установлен на центровочный штифт.
Установите первичный вал и масляный насос в сборе.
- Очистите детали.
- Закрепите заборную трубку насоса рабочей жидкости.
8. Нанесите валик герметика шириной 2 мм на одну из контактных поверхностей раздаточной коробки, как показано на рисунке.
- Очистите контактные поверхности деталей.
- Очистите штифты и отверстия штифтов.
9. Установите переднюю половину раздаточной коробки. Равномерно затяните 2 болта Torx с моментом затяжки 35 Нм.
10. Вместе с помощником отсоедините раздаточную коробку и закрепите на плоской поверхности, обратив вниз поверхность контакта с коробкой передач.
11. Затяните остальные болты Torx с моментом затяжки 35 Нм.
12. Установите электродвигатель переключения.
- Очистите детали.
- Затяните болты Torx с моментом затяжки 25 Нм.
13. Вместе с помощником отсоедините раздаточную коробку. Выверните 2 болта.
14. Установите раздаточную коробку. Для получения дополнительной информации обратитесь к Раздаточная коробка - 2.7L Diesel (41.20.25.99)
15. Залейте в раздаточную коробку рекомендованную жидкость. Для получения дополнительной информации обратитесь к Слив трансмиссионной жидкости из раздаточной коробки и заливка трансмиссионной жидкости в раздаточную коробку (41.20.04)
16. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
