Специальный инструмент
 Приспособления для снятия/установки (LRT-54-015) 205-726 |  Монтажный инструмент для уплотнений 308-637 |  Монтажный инструмент 204-525/1 |
Снятие
1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Поднимите и подоприте автомобиль.
3. Слейте жидкость из раздаточной коробки. Для получения дополнительной информации обратитесь к Слив трансмиссионной жидкости из раздаточной коробки и заливка трансмиссионной жидкости в раздаточную коробку (41.20.04)
4. Снимите раздаточную коробку. Для получения дополнительной информации обратитесь к Раздаточная коробка - 4.0L (41.20.25.99)
5. Вместе с помощником закрепите раздаточную коробку на плоской поверхности, обратив вниз поверхность контакта с коробкой передач. Закрепите ее 2 болтами.
6.
Предостережение: Обязательно используйте средство для защиты глаз.
Снимите электродвигатель переключения.
- Выверните 4 болта.
- Удалите посторонние частицы из отверстий для болтов.
7.
Предостережение: Обязательно используйте средство для защиты глаз.

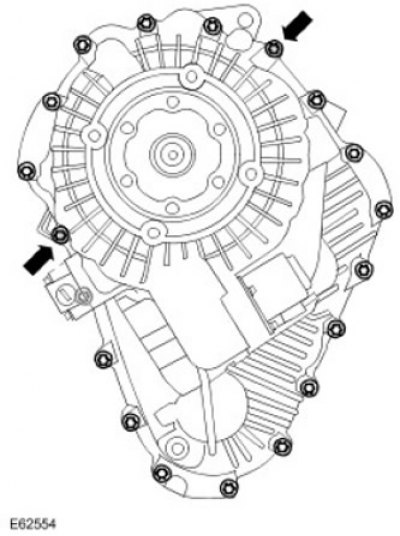

Выверните 17 болтов Torx, крепящих картер раздаточной коробки.
- 2 болта, указанных на рисунке, должны оставаться полностью затянутыми.
- Удалите посторонние частицы из отверстий для болтов.
8.
Предостережение: Обязательно используйте средство для защиты глаз.
Внимание: Соблюдайте осторожность, чтобы не повредить сопрягаемые поверхности.

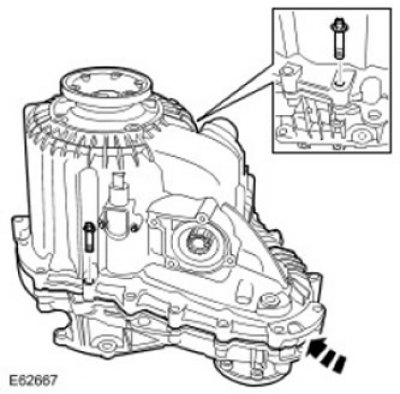

Снимите заднюю половину раздаточной коробки.
- Выверните 2 оставшихся болта Torx
- Удалите посторонние частицы из отверстий для болтов.
- Используйте молоток с мягкой головкой.

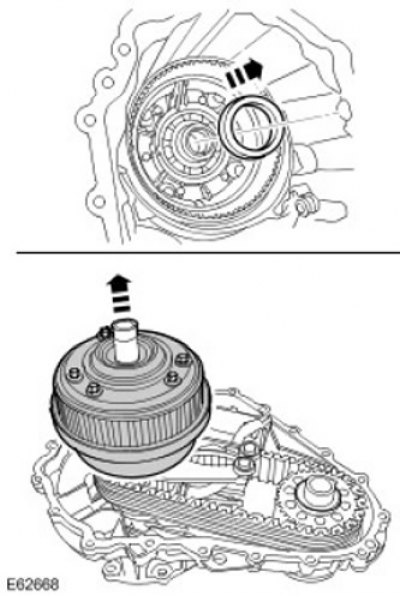

9. Снимите блок дифференциала. Снимите дистанционную втулку.
10.
Примечание: Снимайте детали в сборе.
Снимите муфту, цепь и звездочку.
11. Снимите задний выходной фланец.
- Сожмите стопорное кольцо.
- Продавите фланец через подшипник.
- Снимите и отбракуйте стопорное кольцо.
12.
Внимание: Соблюдайте осторожность, чтобы не повредить поверхность скольжения и направляющую поверхность уплотнения.

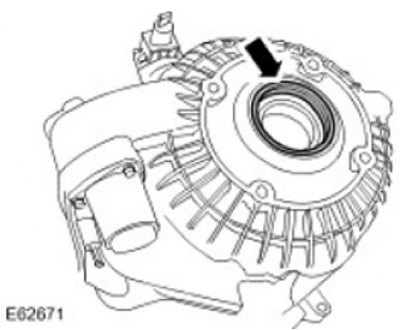

Снимите уплотнение выходного фланца.
13. Снимите подшипник выходного фланца. Снимите стопорное кольцо.
14. Отделите переднюю половину раздаточной коробки от плоской поверхности. Выверните 2 болта.
Установка
1. Удалите герметик с контактных поверхностей раздаточной коробки.
2. Очистите магнитный фильтр.
3.
Внимание: Закругление на внутреннем кольце подшипника должно быть обращено к уплотнению.

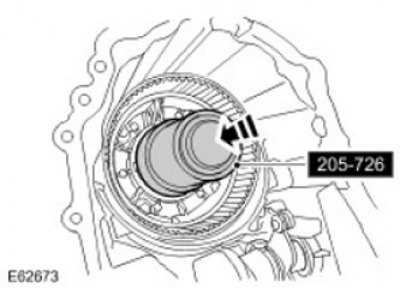

С помощью специального инструмента установите подшипник выходного фланца.
- Очистите сопрягаемые поверхности деталей.
- Установите стопорное кольцо.

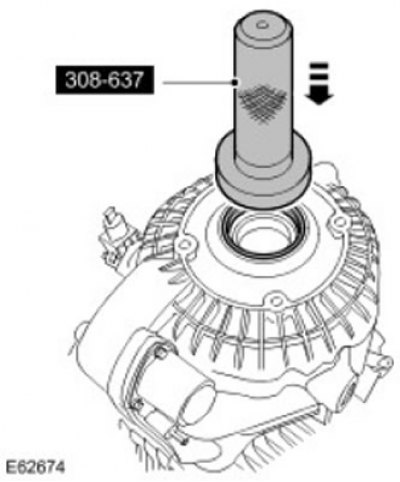

4. С помощью специального инструмента установите новый сальник.
- Очистите контактные поверхности деталей.
- Смажьте новое уплотнение.
5.
Внимание: Перед установкой выходного фланца отцентрируйте стопорное кольцо в канавке стопорного кольца.
Внимание: Будьте очень внимательны, стопорное кольцо должно войти в подшипник под прямым углом.
Вместе с помощником, используя специальный инструмент, установите фланец привода.
- Очистите контактные поверхности деталей.
- Установите новое стопорное кольцо.
- Убедитесь, что стопорное кольцо полностью вошло в зацепление и фиксирует фланец привода.
6. Закрепите заднюю половину раздаточной коробки задней поверхностью вниз на плоской поверхности.
7.
Примечание: Проверните дифференциал, чтобы ввести в зацепление шлицы.
Установите блок дифференциала.
- Очистите детали.
- Установите дистанционную втулку.
8.
Примечание: Проверните узел для введения в зацепление дисков сцепления.
Примечание: Чтобы открыть рычаги исполнительного механизма, используйте щипцы для снятия и установки стопорных колец.
Установите муфту.
- Очистите детали.
- Введите в зацепление рычаги исполнительного механизма.
9.
Внимание: Темные звенья цепи должны быть обращены вверх, как показано на рисунке.
Примечание: Шлицованное внутреннее отверстие звездочки должно быть обращено вверх, как показано на рисунке.
Установите цепь и звездочку. Очистите детали.
10. Нанесите валик герметика шириной 2 мм на одну из контактных поверхностей раздаточной коробки, как показано на рисунке.
- Очистите контактные поверхности деталей.
- Очистите штифты и отверстия штифтов.

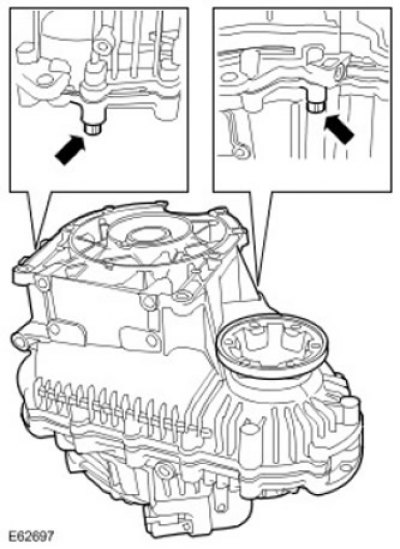

11. Установите переднюю половину раздаточной коробки. Равномерно затяните 2 болта Torx с моментом затяжки 35 Нм.
12. Затяните остальные болты Torx с моментом затяжки 35 Нм.
13. Установите электродвигатель переключения.
- Очистите детали.
- Затяните болты Torx с моментом затяжки 25 Нм.
14. Вместе с помощником снимите раздаточную коробку с плоской поверхности. Выверните 2 болта.
15. Установите раздаточную коробку. Для получения дополнительной информации обратитесь к Раздаточная коробка - 4.0L (41.20.25.99)
16. Залейте в раздаточную коробку рекомендованную жидкость. Для получения дополнительной информации обратитесь к Слив трансмиссионной жидкости из раздаточной коробки и заливка трансмиссионной жидкости в раздаточную коробку (41.20.04)
17. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
