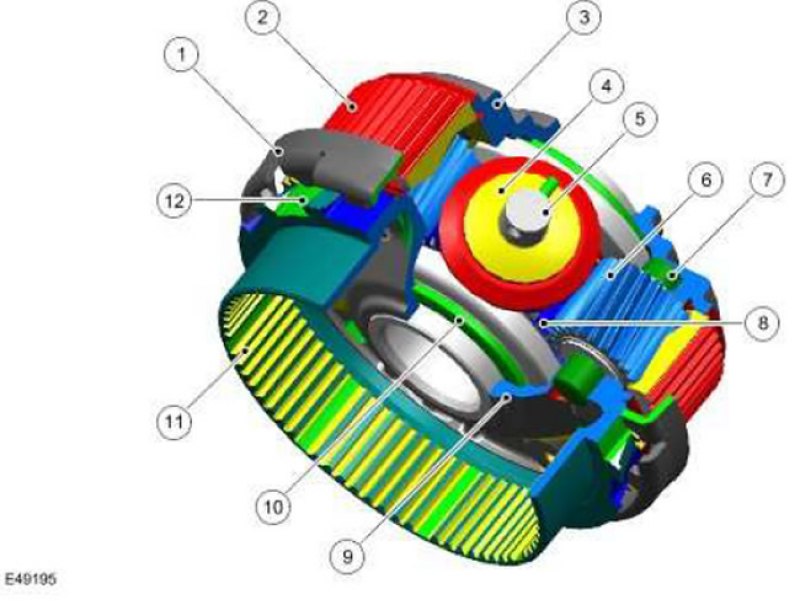

| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Синхронизирующие кольцо и пружина |
| 2 | - | Коронная шестерня планетарной передачи |
| 3 | - | Чашка дифференциала |
| 4 | - | Сателлиты |
| 5 | - | Оси сателлитов |
| 6 | - | Сателлиты планетарной передачи |
| 7 | - | Оси сателлитов планетарной передачи |
| 8 | - | Солнечная шестерня планетарной передачи |
| 9 | - | Крышка дифференциала |
| 10 | - | Полуосевые шестерни дифференциала |
| 11 | - | Корпус многодисковой муфты |
| 12 | - | Зубцы |
Межосевой дифференциал в сборе является основным устройством раздаточной коробки. Крутящий момент передается посредством чашки межосевого дифференциала и распределяется между шестернями дифференциала и передним и задним выходными фланцами. Составной частью межосевого дифференциала в сборе является планетарный комплект, предназначенный для переключения диапазонов.
Этот узел состоит из 3 сателлитов дифференциала (4) и их осей (5), равномерно распределенных в чашке межосевого дифференциала (3). Оси дифференциала жестко закреплены на чашке дифференциала. Между сателлитами расположены 3 сателлита планетарной передачи (6) с соответствующими осями (7). На оси чашки размещены солнечная шестерня планетарной передачи (8) и 2 полуосевых шестерни дифференциала (10).
Коронная шестерня планетарной передачи (2) поддерживается в обоих направлениях картером дифференциала и крышкой дифференциала (9). Коронная шестерня планетарной передачи соединена со втулкой переключения, которая занимает положение выбора высокого или низкого диапазона.
Корпус многодисковой муфты (11) приварен к картеру дифференциала и обеспечивает опору фрикционным дискам, зубцам (12) для включения высокого диапазона, а также синхронизирующим кольцу и пружине (1) механизма "переключения на ходу".

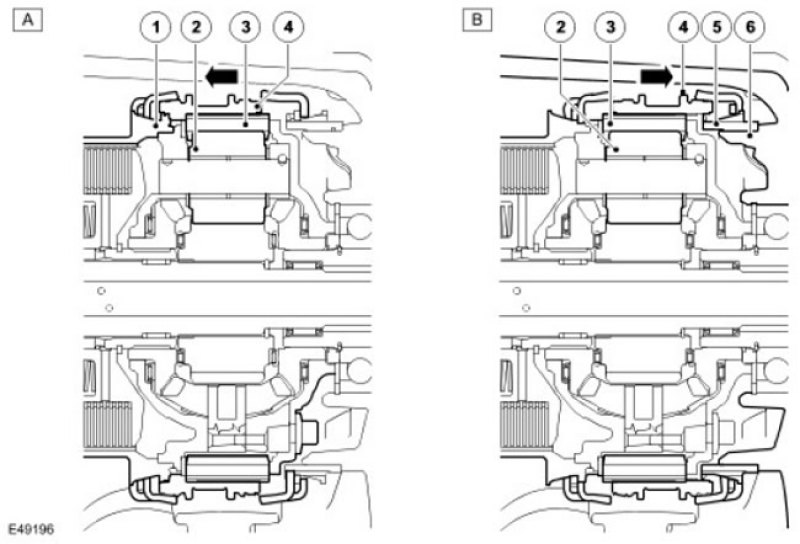

| Наименование пункта | Каталожный номер запасной части | Описание |
| A | - | Положение высокого диапазона |
| B | - | Положение низкого диапазона |
| 1 | - | Зубцы |
| 2 | - | Сателлиты планетарной передачи |
| 3 | - | Коронная шестерня планетарной передачи |
| 4 | - | Втулка переключения |
| 5 | - | Зубцы низкого диапазона |
| 6 | - | Заднее водило в сборе |
Когда включается высокий диапазон, втулка переключения (4) через зубцы (1) соединяется с чашкой дифференциала. Кроме того, с чашкой дифференциала соединяются коронная шестерня планетарной передачи (3) (посредством втулки переключения) и сателлиты планетарной передачи (5) (посредством осей сателлитов планетарной передачи). Шестерни планетарной передачи вращаются в комплекте и, таким образом, поворачивают полуосевую шестерню дифференциала с передаточным числом 1:1.
В низком диапазоне электродвигатель смещает втулку переключения (4) в направлении зубцов низкого диапазона (5). Зубцы низкого диапазона вместе с синхронизирующими кольцом и пружиной прикреплены к заднему водилу в сборе (6). Когда втулка переключения входит в зацепление с зубцами низкого диапазона, коронная шестерня планетарной передачи (3) фиксируется втулкой переключения в неподвижном состоянии, а сателлиты планетарной передачи (2) посредством болтов планетарной передачи вращают полуосевые шестерни дифференциала с передаточным числом 2,93:1.

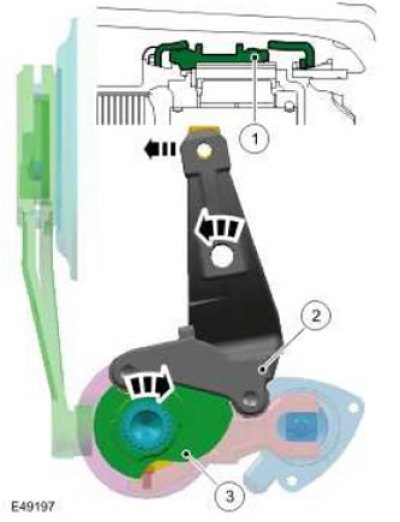

Последовательность действий при включении высокого диапазона
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Втулка переключения |
| 2 | - | Вилка переключения диапазонов |
| 3 | - | Кулачок переключения |
Вал электродвигателя поворачивает кулачок переключения (3) в положение высокого диапазона. Кулачок переключения, в свою очередь, посредством вилки переключения диапазонов перемещает в положение высокого диапазона втулку переключения (1). После синхронизации коронная шестерня планетарной передачи через втулку переключения сцепляется с зубцами высокого диапазона на чашке дифференциала. В этом положении частоты вращения на входе и выходе оказываются равными, что обеспечивает передаточное отношение 1:1 в высоком диапазоне.

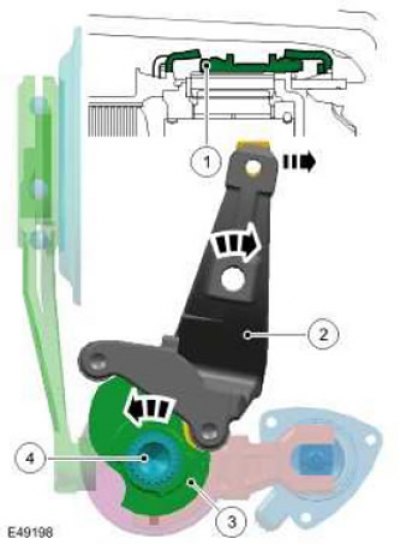

Последовательность действий при включении низкого диапазона
[Данные скопированы с ресурса www.autoinstruction.ru]
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Втулка переключения |
| 2 | - | Вилка переключения диапазонов |
| 3 | - | Кулачок переключения |
| 4 | - | Вал электродвигателя |
Вал электродвигателя (4) поворачивает кулачок переключения (3) в положение низкого диапазона. Кулачок переключения, в свою очередь, посредством вилки переключения диапазонов (2) перемещает в положение низкого диапазона втулку переключения (1) межосевого дифференциала в сборе. После синхронизации коронная шестерня планетарной передачи через втулку переключения сцепляется с зубцами низкого диапазона на заднем водиле в сборе. В результате частота вращения на выходе снижается с передаточным числом 2,93:1.
