Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите систему выпуска отработавших газов. Для получения дополнительной информации обратитесь к Система выпуска (30.10.08)
3. Снимите брызговик крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)
4.
Примечание: Теплозащитный экран состоит из трех частей.

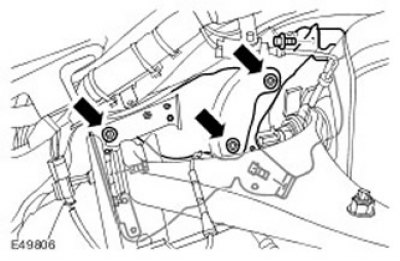

Для обеспечения доступа снимите теплозащитные экраны верхнего рычага подвески и тормозного трубопровода.
- Отверните 3 гайки.
- Выверните 3 болта.

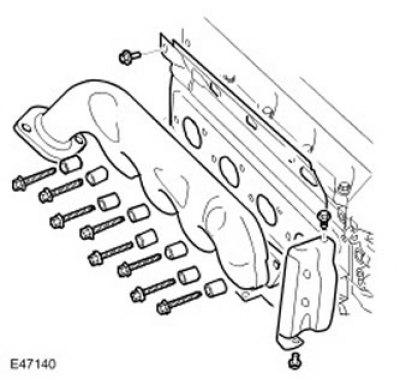

5. Снимите выпускной коллектор.
- Выверните 8 болтов.
- Соберите дистанционные втулки и отбракуйте болты.
- Выверните болт крепления прокладки/теплозащитного экрана.
- Отбракуйте прокладку/теплозащитный экран.
Установка
1. Очистите контактные поверхности деталей.
2. Установите выпускной коллектор.
- Установите прокладку/теплозащитный экран.
- Затяните болт теплозащитного экрана (момент затяжки 25 Нм).

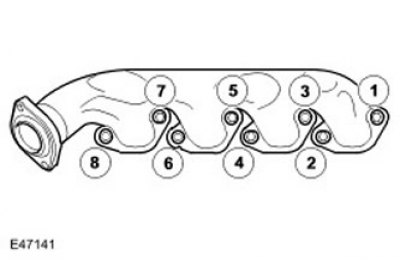

- Равномерно и постепенно затяните болты в указанной последовательности с моментом 20 Нм.
[Информация размещена на интернет-сайте: Autoinstruction]
3.
Примечание:Теплозащитный экран состоит из трех частей.
Установите теплозащитные экраны верхнего рычага подвески и трубопровода тормозной системы.
- Вверните болты.
- Заверните гайки.
4. Установите брызговик крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)
5. Установите систему выпуска отработавших газов. Для получения дополнительной информации обратитесь к Система выпуска (30.10.08)
6. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
