Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите резонатор системы воздухоподачи.
3. Снимите воздушный фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)
4. Снимите индивидуальные катушки зажигания. Для получения дополнительной информации обратитесь к Катушка зажигания в блоке со свечой зажигания (18.20.44)
5. Снимите оставшиеся индивидуальные катушки зажигания.

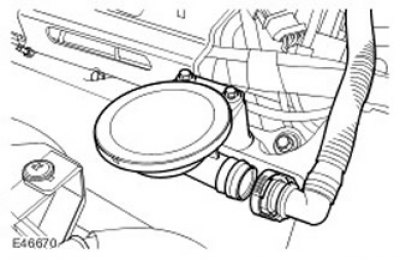

6. Отсоедините магистраль принудительной вентиляции картера(PCV).

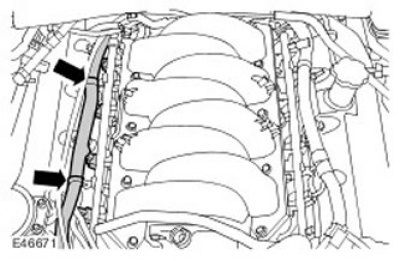

7. Отсоедините жгут электропроводки двигателя от опорного кронштейна.

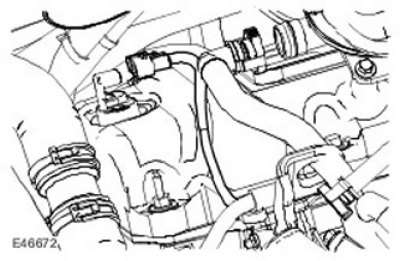

8. Расстыкуйте электрический разъем электромагнитного клапана регулируемого газораспределения (VCT).
9.
Примечание: Перед выворачиванием болтом запомните их местоположение.

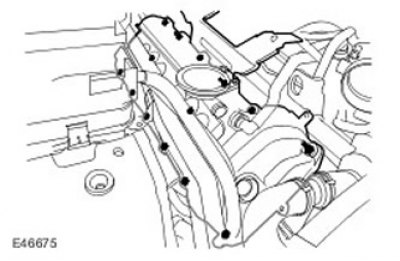

Снимите крышку головки цилиндров.
- Выверните 14 болтов крепления крышки головки цилиндров.
- Снимите держатель крышки двигателя.
10. Снимите и отбракуйте прокладку крышки головки цилиндров.

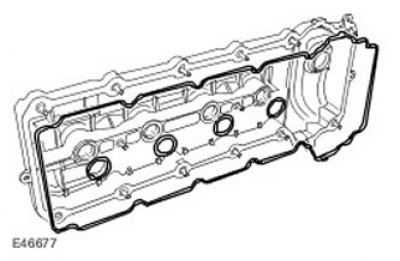

11. Выньте уплотнения из отверстия крышки головки цилиндров.
12.
Примечание: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

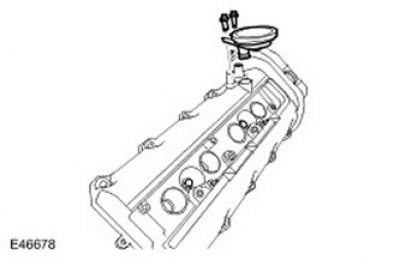

Снимите клапан принудительной вентиляции картера.
- Выверните два болта.
- Снимите уплотнительное кольцо и отбракуйте его.
Установка
1. Установите клапан принудительной вентиляции картера.
- Очистите контактные поверхности деталей.
- Установите уплотнительное кольцо.
- Затяните болты (момент затяжки 6 Нм).
2. Установите новые уплотнения в отверстия крышки головки цилиндров.
3. Установите новую прокладку крышки головки цилиндров.
4.
Примечание: Нанесите две полоски силиконового герметика для прокладок, как показано на рисунке. Полоски герметика должны иметь диаметр 3 мм и длину 12 мм. Сразу после нанесения герметика установите крышку головки цилиндров. Крышку головки цилиндров необходимо установить прямо на головку, не размазав при этом герметик по прокладке.
Установите крышку головки цилиндров. Очистите контактные поверхности деталей.
5. Вверните болты крышки головки цилиндров.
- Вверните болты крышки головки цилиндров в соответствии с их прежним местоположением.
- Затяните болты (момент затяжки 12 Нм).

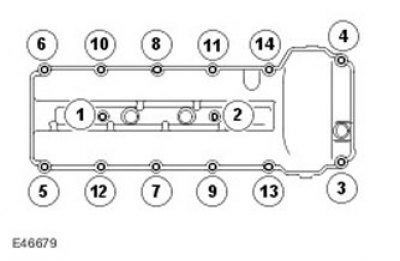

- Затяжку болтов производить в порядке, показанном на рисунке.
6. Состыкуйте электрический разъем электромагнитного клапана регулируемого газораспределения (VCT).
7. Установите индивидуальную катушку зажигания. Для получения дополнительной информации обратитесь к Катушка зажигания в блоке со свечой зажигания (18.20.44)
8. Установите оставшиеся индивидуальные катушки зажигания.
9. Присоедините жгут электропроводки двигателя к опорному кронштейну.
10. Присоедините магистраль принудительной вентиляции картера(РCV).
11. Установите воздушный фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)
12. Установите резонатор системы воздухоподачи.
