Схема управления системы телефона (с 2009 года) (Land Rover Discovery 3)

  • Главная
  • Ленд Ровер
  • Дискавери
  • LR3 (2004-2009)
  • Электрооборудование
  • Группа электронных функций
  • Схема управления системы телефона (…
0

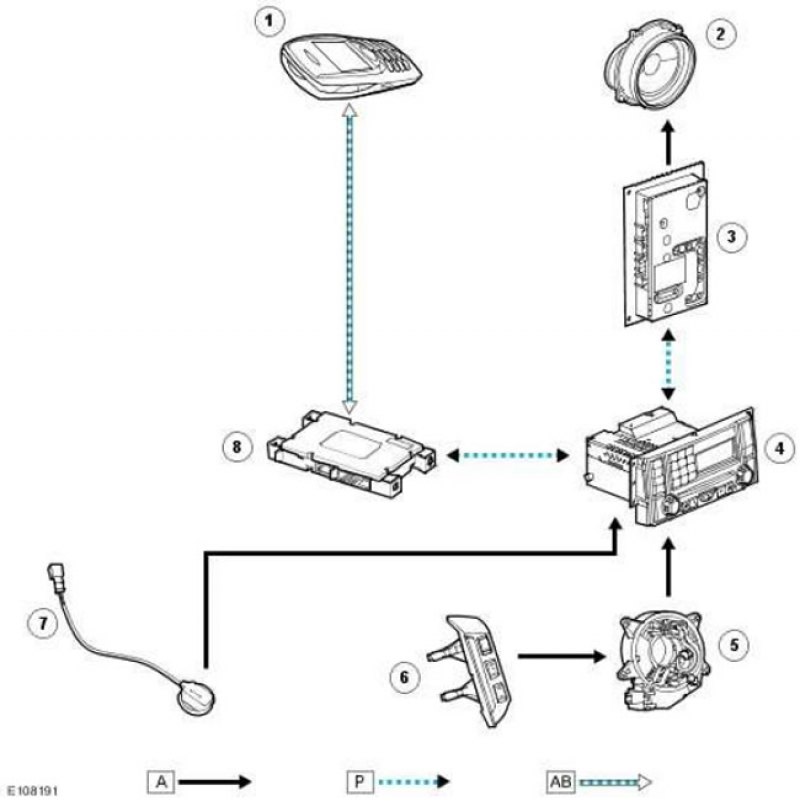

Примечание: A = проводное соединение; P = MOST; AB = Bluetooth®


Примечание: A = проводное соединение; P = MOST;…


Наименование пунктаКаталожный номер запасной частиОписание
1-Сотовый телефон Bluetooth®
2-Динамик
3-Усилитель
4-Интегрированный головной блок
5-Контактная спираль
6-Переключатели на рулевом колесе
7-Микрофон
8-Телефонный модуль Bluetooth®
