Схема управления системой телефона (до 2009 года) (Land Rover Discovery 3)

  • Главная
  • Ленд Ровер
  • Дискавери
  • LR3 (2004-2009)
  • Электрооборудование
  • Группа электронных функций
  • Схема управления системой телефона …
0

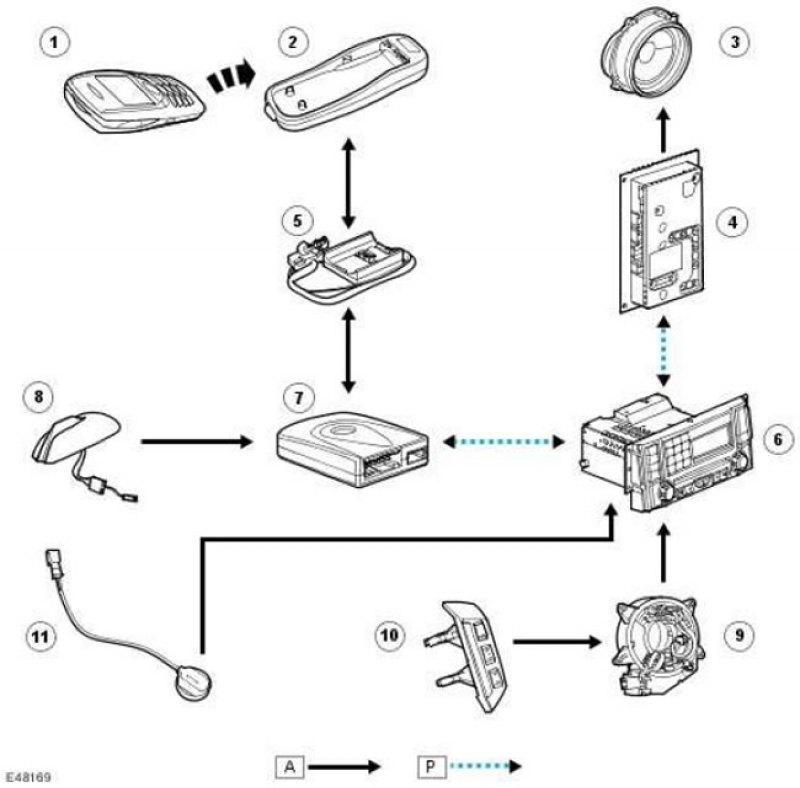

Примечание: A = Проводное соединение P = Шина MOST


Примечание: A = Проводное соединение P = Шина MOST


Наименование пунктаКаталожный номер запасной частиОписание
1-Переносная трубка
2-Держатель адаптера
3-Динамики
4-Аудиоусилитель
5-Адаптер опорной пластины
6-IHU
7-Приёмопередатчик (TM)
8-Антенна сотового телефона
9-Подвижная контактная группа
10-Переключатели на рулевом колесе
11-Микрофон


(Источник статьи размещён на портале autoinstruction)
Статья проверена экспертом: Анатолий Стопариков
