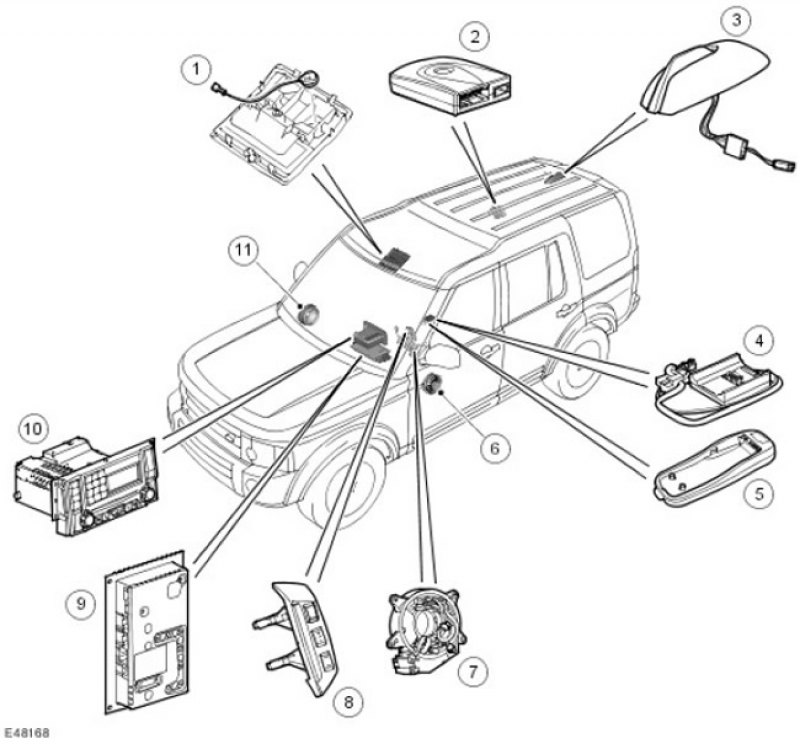

Расположение компонентов системы сотового телефона
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Микрофон |
| 2 | - | Приёмопередатчик (TM) |
| 3 | - | Антенна сотового телефона |
| 4 | - | Адаптер опорной пластины |
| 5 | - | Держатель адаптера |
| 6 | - | Динамик |
| 7 | - | Подвижная контактная группа |
| 8 | - | Переключатели на рулевом колесе |
| 9 | - | Усилитель |
| 10 | - | IHU |
| 11 | - | Динамики |
В систему сотового телефона входят:
- Приёмопередатчик (TM)
- Адаптер опорной пластины
- Держатель телефона
- Микрофон
- Антенна сотового телефона
Применяемая на данном автомобиле телефонная система позволяет водителю закрепить свой сотовый телефон на автомобиль и пользоваться им без помощи рук. Для этого служит держатель, уникальный для каждой марки телефона. Держатель телефона, в свою очередь, устанавливается в стандартный адаптер, который соединяется с приёмопередатчиком. Приёмопередатчик соединён с локальной сетью MOST, по которой он обменивается данными с остальными компонентами системы Для получения дополнительной информации обратитесь к Communications Network (418-00 Module Communications Network)

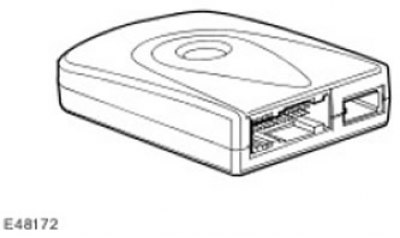

Модуль приемопередатчика
Модуль приемопередатчика (ТМ) расположен в правой задней части багажного отсека. Модуль ТМ служит интерфейсом между телефоном и объединенным головным блоком аудиосистемы (IHU) В модульТМ также включены аппаратная часть и программное обеспечение системы распознавания голосовых команд.
Контакты разъема С2777 приёмопередатчика
| № контакта | Описание | Входной сигнал/выходной сигнал |
| 1-15 | Нормально замкнутый | - |
| 16 | Зажигание | Входной сигнал |
| 17 | Напряжение аккумуляторной батареи | Входной сигнал |
| 18 | Напряжение аккумуляторной батареи | Входной сигнал |
| 19-32 | Нормально замкнутый | - |
| 33 | Масса | - |
| 34 | Масса | - |
| 35 | Нормально замкнутый | - |
| 36 | Нормально замкнутый | - |
| 37 | (+) динамика сотового телефона | Выходной сигнал |
| 38 | (-) динамика сотового телефона | - |
| 39 | (+) микрофона сотового телефона | Входной сигнал |
| 40 | (-) микрофона сотового телефона | - |
| 41 | Сигнал звонка (не для телефонов Nokia) | Входной сигнал |
| 42 | Сигнал звонка (для телефонов Nokia) | Входной сигнал |
| 43 | Нормально замкнутый | - |
| 44 | Кнопка начала разговора на рулевом колесе | Входной сигнал |
| 45 | Прием / передача телефонного сигнала | Входной сигнал/выходной сигнал |
| 46 | «Масса» экранирования | - |
| 47 | (+) последовательной передачи данных (шина F Nokia) | Выходной сигнал |
| 48 | (-) последовательной передачи данных (шина F Nokia) | - |
| 49 | (+) последовательного приема данных (шина F Nokia) | Входной сигнал |
| 50 | (-) последовательного приема данных (шина F Nokia) | - |
| 51 | Сигнал идентификации держателя телефона | Входной сигнал |
| 52 | Напряжение питания держателя телефона | Входной сигнал |
| 53 | "Масса" зарядки телефона | - |
| 54 | Напряжение зарядки батареи | Выходной сигнал |
Микрофон
Один и тот же микрофон используется при разговорах по телефону «Hands Free» (свободные руки) и в системе распознавания голосовых команд. В микрофон встроен подавитель шумов для работы с телефоном без помощи рук. Микрофон имеет стандартную характеристику направленности и закреплен на консоли крыши.
Антенна сотового телефона
Антенна сотового телефона находится в обтекателе, установленном на крыше, и соединена с модулем ТМ одним коаксиальным кабелем. Для получения дополнительной информации обратитесь к Antenna (415-02 Antenna)

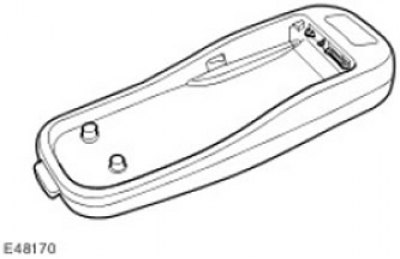

Держатель переходника телефона
Система сотового телефона допускает использование телефонов разных моделей и производителей. Это достигается применением держателя, который подходит для конкретного телефона. Держатели имеют конструктивные отличия, зависящие от модели сотового телефона.

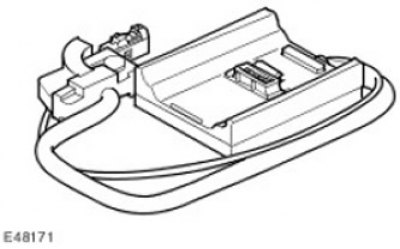

Опорная пластина адаптера телефона
Опорная пластина находится в центре подлокотника. Опорная пластина соединёна с приёмопередатчиком выделенной линией последовательной передачи данных.
