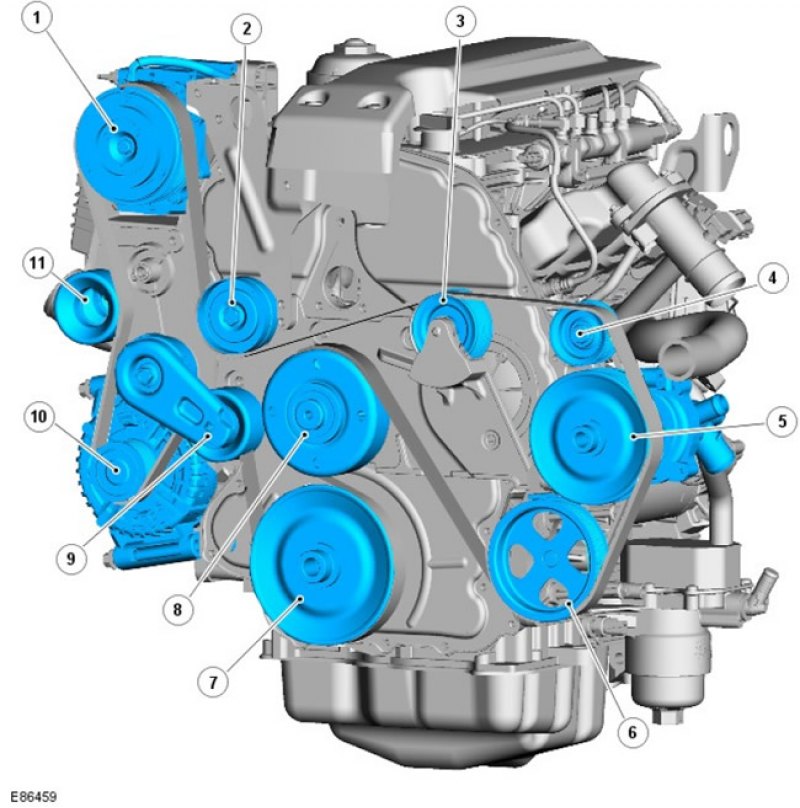

Расположение элементов
| Поз. | № запасной | Наименование |
| 1 | части | Компрессор системы кондиционирования воздуха |
| 2 | - | Промежуточный ролик |
| 3 | - | Промежуточный ролик |
| 4 | - | Вакуумный насос |
| 5 | - | Насос системы охлаждения |
| 6 | - | Насос усилителя рулевого управления |
| 7 | - | Ременной шкив коленчатого вала |
| 8 | - | Шкив вентилятора системы охлаждения двигателя |
| 9 | - | Автоматический натяжитель |
| 10 | - | Генератор |
| 11 | - | Промежуточный ролик |
Обзор
Шкив коленчатого вала с помощью ремня привода вспомогательных агрегатов приводит в движение вспомогательные агрегаты, которые включают демпфер крутильных колебаний, генератор, насос усилителя рулевого управления, компрессор кондиционера, вакуумный насос и насос охлаждающей жидкости.
Необслуживаемый поликлиновый ремень автоматически предварительно натягивается с помощью автоматического натяжителя и проходит над промежуточными шкивами, чтобы поддерживать достаточное сцепление с приводными шкивами. Тем самым устраняется возможность пробуксовки ремня на шкивах вспомогательных агрегатов.
