Общие параметры
| Рабочий объем | 5211 см3 (5.2 л) |
| Нумерация цилиндров (спереди назад) | |
| 1 — 3 — 5 — 7 |
| 2 — 4 — 6 — 8 |
| 1 — 8 — 4 — 3 — 6 — 5 — 7 — 2 |
Распределительный вал
| Диаметр шеек (мм) | |
| 50,75 — 50,77 |
| 50,34 — 50,37 |
| 49,96 — 49,99 |
| 49,56 — 49,58 |
| 39,62 — 39,65 |
| Внутренних диаметр подшипников (мм) | |
| 50,80 — 50,83 |
| 50,39 — 50,42 |
| 50,01 — 50,04 |
| 49,61 — 49,63 |
| 39,67 — 39,70 |
| Осевой люфт (мм) | |
| 0,05 — 0,25 |
| 0,25 |
| Подъем клапанов (впускных и выпускных) (мм) | 10,97 |
Масляный насос
| Допустимая неплоскостность поверхности крышки (мм) | 0,038 |
| Толщина ведомой шестерни (мм) | 20,96 |
| Толщина ведущей шестерни (мм) | 20,96 |
| Зазор между торцевой поверхностью шестерен и крышкой насоса (мм) | 0,1 |
| Зазор между ведомой шестерней и стенками корпуса насоса (мм) | 0,36 |
| Зазор между зубцами шестерен (мм) | 0,2 |
[Смотрите источник на портале: autoinstruction.ru]

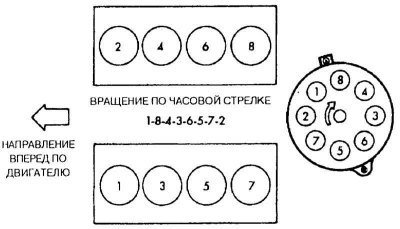

Расположение цилиндров и направление вращения распределителя
Усилия затягивания резьбовых соединений, Н·м*
| Болт звездочки распределительного вала | 68 |
| Болты упорной пластины распределительного вала | 23,7 |
| Болты головок цилиндров | |
| Стадия I | 68 |
| Стадия II | 142 |
| Болты выпускного коллектора | 27 |
| Гайки выпускного коллектора | 20 |
| Болты маховика/приводного диска | 142 |
| Болты поддона камеры избыточного давления | |
| 2,7 |
| 5,4 |
| 9,5 |
| Болты впускного трубопровода | |
| 8,1 |
| 16,3 |
| Болты поддона картера | 24 |
| Болты крепления масляного насоса | 41 |
| Болты коромысел | 28 |
| Болты крышки распределительной цепи | 41 |
| Болты крышек коренных подшипников | 115 |
| Болты крепления демпфера крутильных колебаний | 22,6 |
| Крепеж крышек головок цилиндров | |
| 10,7 |
| 13 |
| Болт крепления демпфера крутильных колебаний к коленчатому валу | 183 |
*Дополнительные технические характеристики см. в Спецификациях к Главе Процедуры общего и капитального ремонта двигателя.
