Внимание! Перед тем как приступать к выполнению процедуры дождитесь полного остывания двигателя.
1. Отсоедините отрицательный провод от батареи.
2. Опорожните систему охлаждения (Глава Настройки и текущее обслуживание). Если охладитель относительно нов, или находится в удовлетворительном состоянии, сохраните его для дальнейшего применения.
Снятие и установка расширительного бачка системы охлаждения
Внимание! Перед тем как приступать к выполнению процедуры дождитесь полного остывания двигателя.
1. Снимите крышку заливной горловины бачка и опорожните систему охлаждения (Глава Настройки и текущее обслуживание), слив из бачка всю жидкость.
2. Ослабьте шланговые хомуты и отсоедините шланг от бачка.
3. Отдайте винты/гайки и снимите бачок.

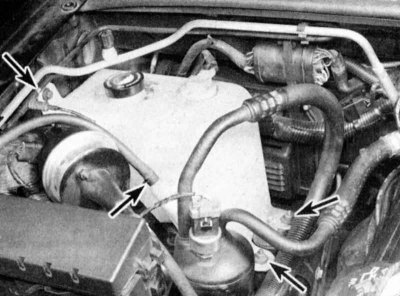

4. Отдайте винт с гайкой, отсоедините шланг (стрелки) и извлеките расширительный бачок системы охлаждения из двигателя.
5. Установку производите в обратном порядке.
Снятие радиатора
1. Ослабьте шланговые хомуты снимите со своих штуцеров радиаторные шланги. Если шланги «прикипели», ухватитесь за них поближе к концу самоблокирующимися щипцами и попытайтесь повращать, затем снимите их со штуцеров - старайтесь не повредить штуцеры Старые или разрушенные шланги следует срезать со штуцеров и при сборке заменить новыми.
2. Отсоедините шланг расширительного бачка от заливной горловины радиатора.
3. Извлеките (поддев их) два зажима крепления переднего резинового уплотнения капота, обеспечив тем самым доступ к двум из болтов крепления верхней опоры радиатора (панель с закрепленными на ней информационными шильдами). Отдайте болты.
4. Отдайте прочие болты крепления опоры радиатора и снимите опору вместе с фиксатором замка капота и подсоединенным к нему приводным тросом. Отложите опору в сторону.

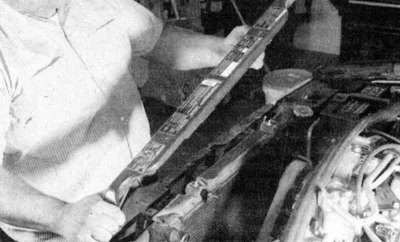

5. Снимите опору радиатора вместе в фиксатором замка капота и отложите ее в сторону.
6. Отдайте винты крепления кожуха вентилятора к радиатору и сдвиньте кожух в сторону двигателя.
7. Если автомобиль оборудован АТ, отсоедините от задней части радиатора линии охлаждения трансмиссионной жидкости (Глава Автоматическая трансмиссия). Для сбора проливаемой жидкости воспользуйтесь сливной емкостью.
8. Закупорьте линии и штуцеры.
9. Отдайте крепежные болты и осторожно извлеките радиатор из двигательного отсека. Не допускайте выливания из радиатора охладителя на окрашенные поверхности автомобиля (антифриз агрессивен по отношению к ним).

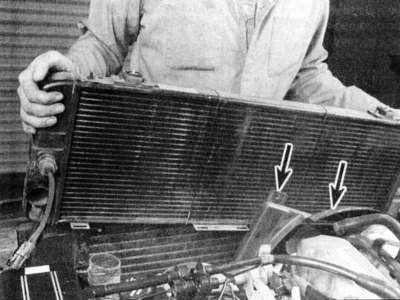

10. Извлекая радиатор из двигательного отсека, старайтесь не повредить его пластины о лопасти и кожух вентилятора (стрелки).
Установка радиатора
После снятия радиатор может быть проверен на наличие признаков утечек и повреждений. Если радиатор нуждается в ремонте, его следует отправить в специализированную мастерскую или дилерское отделение, имеющие в своем распоряжении соответствующее оборудование.
Извлекая радиатор из автомобиля следует запоминать расположение и порядок установки различных резиновых подушек и уплотнителей (верхних, нижних и боковых). При сборки все они должны быть установлены в точности на свои прежние места.

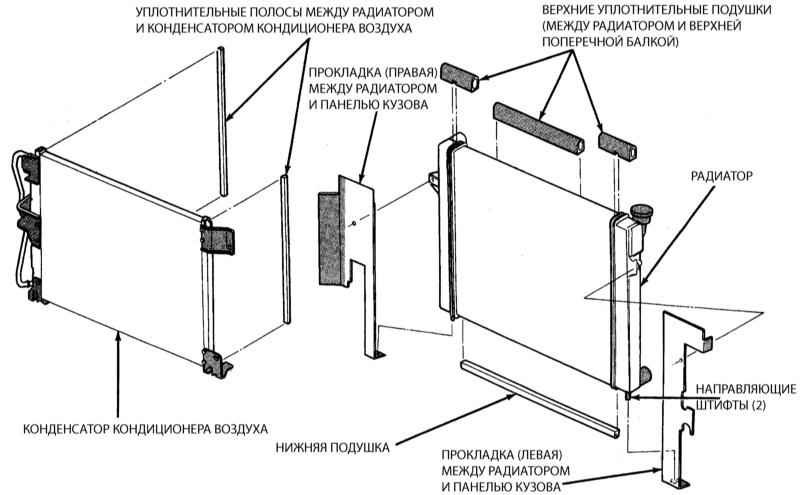

Резиновые уплотнители и подушки, устанавливаемые по периметру радиатора и между радиатором и конденсатором должны быть при сборке установлены в точности на свои прежние места.
Останки насекомых и старые листья могут быть удалены из зазоров между пластинами радиатора при помощи мягкой кисточки или сжатого воздуха. Старайтесь не погнуть пластины и не порезать о них пальцы. При продувке радиатора направляйте струю воздуха только в противоположную от двигателя сторону.
1. Проверьте опоры радиатора на наличие признаков старения материала резиновых подушек и проследите, чтобы в них ничего не было забыто при установке радиатора на место.
2. Установку производите в обратном порядке.
3. После установки заправьте систему охлаждения смесью требуемого состава (см. Главу Настройки и текущее обслуживание).
4. Запустите двигатель и удостоверьтесь в отсутствии признаков утечек охладителя. Дайте двигателю прогреться до нормальной рабочей температуры, что подтверждается разогревом верхнего шланга радиатора. Вновь проверьте уровень охладителя, в случае необходимости производите долив.
5. Если работы производятся на оборудованном АТ автомобиле, проверьте также уровень трансмиссионной жидкости, в случае необходимости производите долив.
