Примечание.
- Для замены сцепления необходимо снять коробку передач и раздаточную коробку.
- Рекомендуется одновременно заменять ведомый диск, кожух сцепления в сборе с нажимным диском и подшипник выключении сцепления.
Снятие
Снять коробку передач, как описано в разделе «Раздаточная коробка».
Заблокировать маховик фиксатором Mot. 582, выполненным в виде сектора.
Отвернуть болты крепления кожуха сцепления к маховику и снять кожух в сборе с нажимным диском. При этом освобождается ведомый диск сцепления.
Проверить техническое состояние деталей сцепления.
Установка
Обезжирить поверхность маховика под ведомый диск сцепления и опорную поверхность ведомого диска сцепления подходящей жидкостью, например трихлорэтиленом.
Установить ведомый диск сцепления выступающей частью ступицы в сторону коробки передач. Установить кожух сцепления и навернуть болты его крепления к маховику.
Отцентрировать ведомый диск сцепления оправкой Emb. 1038, имитирующей шлицевой конец первичного вала коробки передач, и постепенно затянуть болты крепления кожуха сцепления к маховику моментом 2,5 кгс·м.

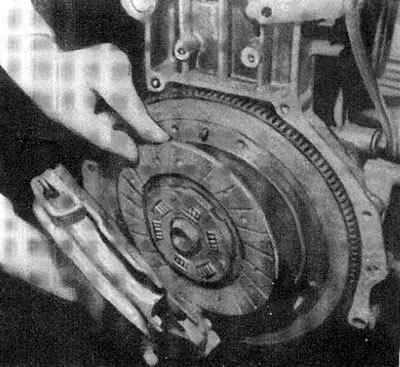

При установке сцепления расположить ведомый диск выступающей частью ступицы в сторону нажимного диска
Снять фиксатор с маховика.
Смазать подшипник выключения сцепления по внутреннему диаметру, направляющую втулку, шлицы первичного вала тонким слоем смазки на основе дисульфида молибдена.
Установить коробку передач, как описано в разделе «Раздаточная коробка».
