Монтажный блок
Монтажный блок установлен в левой части салона автомобиля под панелью приборов. Через монтажный блок соединяются провода моторного отсека с проводами панели приборов и салона автомобиля.
В монтажном блоке находятся часть предохранителей, а также реле-прерыватели указателей поворота и аварийной сигнализации.
Монтажный блок
Предохранители
На дизельных автомобилях главные плавкие предохранители линейного типа установлены в моторном отсеке рядом с аккумуляторной батареей, большинство других предохранителей находятся на монтажном блоке.
Размещение предохранителей на монтажном блоке
Реле
Электрооборудование автомобиля включает значительное количество реле. На дизельных автомобилях в моторном отсеке вблизи от аккумуляторной батареи установлены реле включения стартера и два реле включения пусковых свечей. Под панелью приборов размещены реле-прерыватель стеклоочистителя ветрового стекла, реле включения звукового сигнала, реле включения обогрева заднего стекла и реле времени ближнего света фар. Реле стеклоочистителя заднего стекла установлено в задней двери.

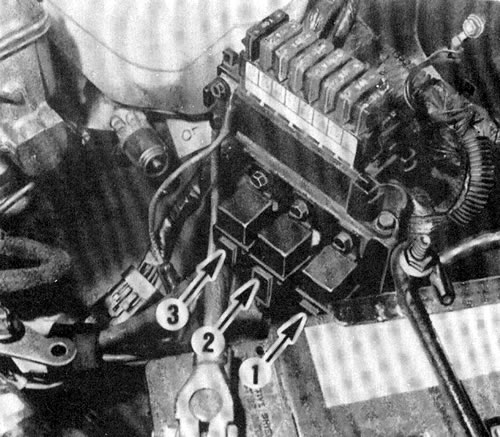

Расположение реле в моторной отсеке дизельных автомобилей: 1 - реле включения стартера; 2, 3 - реле включения пусковых свечей

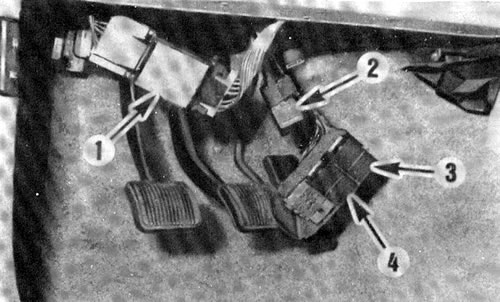

Реле, установленные под панелью приборов: 1 - реле-прерыватель стеклоочистителя ветрового стекла; 2 - реле времени ближнего света фар; 3 - реле включения звукового сигнала; 4 - реле включения обогрева заднего стекла

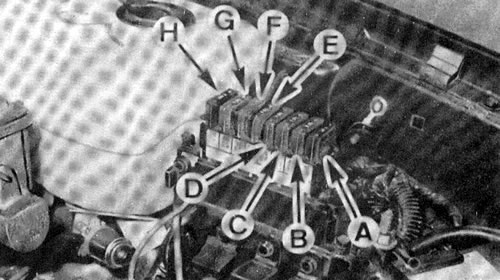

Условное обозначение (см. схему электрооборудования) главных предохранителей, установленных в моторном отсеке дизельных автомобилей
Цепи, защищаемые предохранителями на дизельных автомобилях
| № предохранителя | Сила тока, А | Защищаемые цепи |
| 1 | 25 | Очиститель и омыватель заднего стекла |
| 2 | 15 | Автомагнитола. Прикуриватель |
| 3 | 25 | Электродвигатель вентилятора отопителя |
| 4 | 20 | Указатели поворота (в режиме указания поворота). Задние фонари (лампы света заднего хода) |
| 5 | 10 | Плафоны освещения салона. Лампа освещения пола кузова. Лампа освещения вещевого ящика. Плафон багажного отделения |
| 6 | 15 | Указатели поворота (в режиме аварийной сигнализации). Задние фонари (лампы стоп-сигнала) |
| 7 | 10 | Лампы габаритного света. Контрольная лампа дальнего света фар. Выключатель освещения приборов |
| 8 | 7,5 | Контрольные приборы. Контрольная лампа незастегнутых ремней безопасности |
| 9 | 5 | Лампы подсветки комбинации приборов |
| 10 | 25 | Элемент обогрева заднего стекла |
| 11 | 30 | Система централизованной блокировки замков дверей |
| 12 | 10 | Автомагнитола. Электродвигатель привода антенны. Часы |
| 13 | 25 | Реле включения ближнего света фар* |
| 14** | 5,5 | Очиститель ветрового стекла |
| 15 | 30 | Электродвигатели стеклоподъемников |
| 16 | 10 | Часы |
* В зависимости от комплектации.
** Термобиметаллический предохранитель.
Цепи, защищаемые предохранителями на автомобилях с бензиновым двигателем
| № предохранителя | Сила тока, А | Защищаемые цепи |
| 1 | 25 | Очиститель и омыватель заднего стекла |
| 2 | 15 | Автомагнитола. Прикуриватель |
| 3 | 25 | Электродвигатель вентилятора отопителя |
| 4 | 20 | Указатели поворота (в режиме указания поворота). Задние фонари (лампы света заднего хода). Реле включения обогрева заднего стекла |
| 5 | 10 | Плафоны освещения салона. Лампы освещения пола кузова. Лампа освещения вещевого ящика. Плафон багажного отделения |
| 6 | 15 | Указатели поворота (в режиме аварийной сигнализации). Задние фонари (лампы стоп-сигнала) |
| 7 | 10 | Задние фонари (лампы стояночного и габаритного света). Звуковой сигнализатор не-выключенных габаритных огней. Выключатель освещения приборов |
| 8 | 7,5 | Указатели поворота (в режиме аварийной сигнализации). Контрольная лампа незастегнутых ремней безопасности |
| 9 | 5 | Лампы освещения комбинации приборов |
| 10 | 25 | Элемент обогрева заднего стекла |
| 11 | 30 | Система централизованной блокировки замков дверей. Электродвигатели регулировки положения сидений. Электрические цепи сцепного устройства для прицепа |
| 12 | 10 | Автомагнитола. Электродвигатель привода антенны |
| 13 | 7,5 | Электронный блок управления автоматической трансмиссией |
| 14 | 25 | Реле времени выключения ближнего света фар |
| 15 | 5,5 | Очиститель ветрового стекла |
| 16 | 30 | Электродвигатели стеклоподъемников дверей |
| 17 | 10 | Часы |
| 18 | 2 | Антиблокировочная система тормозов |
| 19 | 15 | Сигнализация дальним светом фар |
